Seite 1

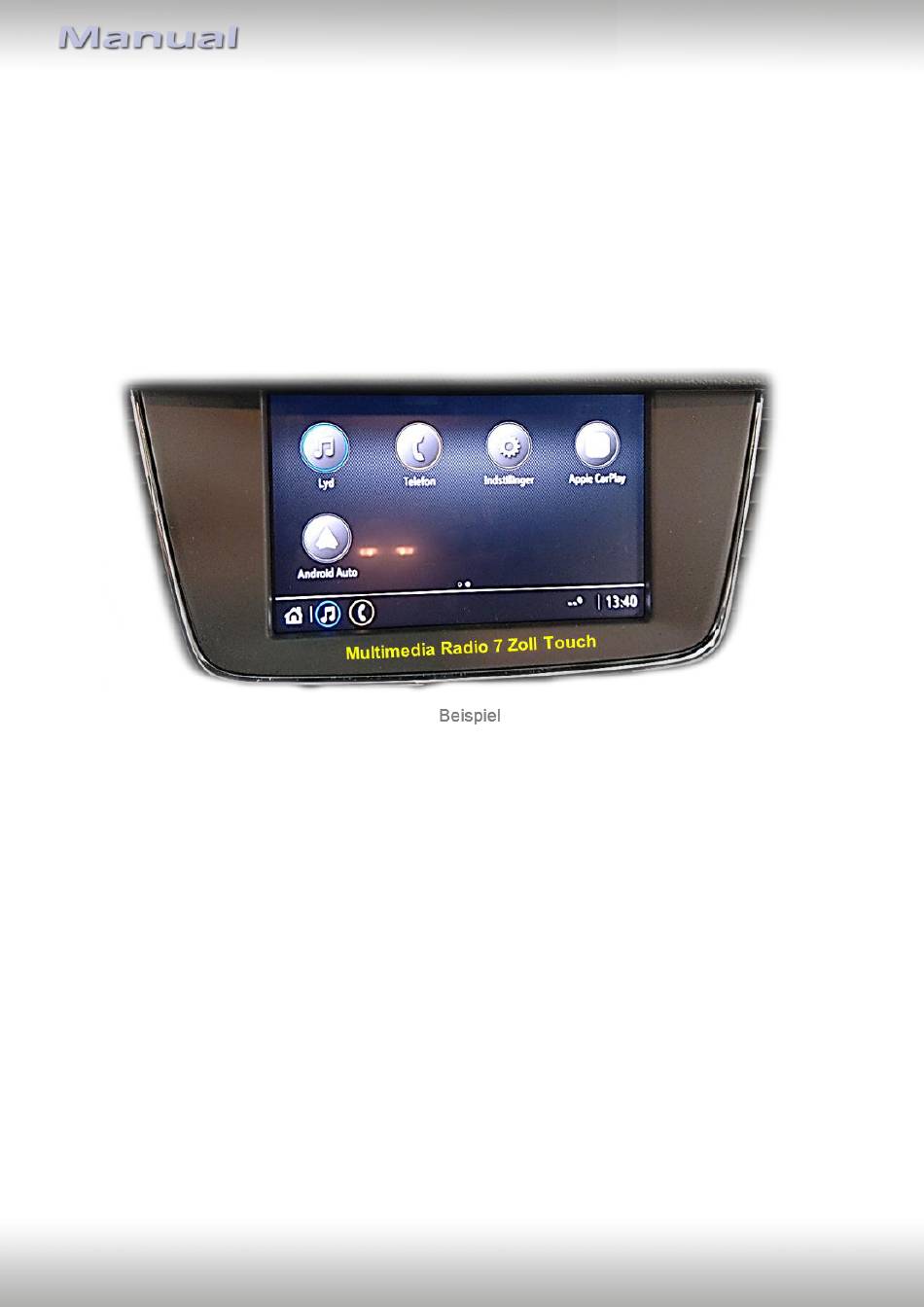

Video-Einspeiser RL4-MM-R Passend für Opel Fahrzeuge mit Multimedia Radio und Multimedia Navi mit 7 Zoll Touch Monitor Video-Einspeiser für Front- und Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures • Video-Einspeiser für Werks-Infotainment Systeme • 1 FBAS Eingang für Rückfahrkamera • 1 FBAS Eingang für Frontkamera •...
Seite 2
Fall 2: Interface erhält kein Rückwärtsgangsignal 2.8. Anschluss - Video-Interface und externer Taster 2.9. Bildeinstellungen 3. Bedienung des Interface 3.1. Über Werks-Infotainment Taste 3.2. Über externen Taster 4. Technische Daten 5. FAQ – Fehlersuche Interface Funktionen 6. Technischer Support Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 3
Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 4
Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in ein LVDS Signale welches über verschiedene Schaltoptionen in den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem CAN-BUS aus und konvertiert diese wiederum für das Video-Interface. Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 5
ON stellen *Umschaltung auf Frontkamera erfolgt nur automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Detaillierte Informationen in den folgenden Kapiteln. Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video Interface durchgeführt werden! Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 6
OFF stehen. Dip Position “unten” ist ON und Position “oben” ist OFF. Fahrzeug/Navigation Dip 1 Dip 2 Dip 3 Dip 4 Alle Fahrzeuge Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video Interface durchgeführt werden! Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 7
Fahrzeugherstellers besteht immer die Möglichkeit einer Inkompatibilität. 2.1. Anschlussort Das Video-Interface wird an der Werks Head-Unit und am Werks-Monitor angeschlossen. Verbauort der Werks Head-Unit im Insignia-B ist eventuell im Beifahrerfußraum auf der rechten Seite unter dem Handschuhfach. Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 8
2.2. Anschluss Schema Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 9
6-Pin Stecker der mitgelieferten Bildsignalleitung anschließen. Die gegenüberliegende schwarze 6-Pin Buchse der mitgelieferten Bildsignalleitung an dem zuvor freigewordenen 6-Pin Stecker des Werks-Monitors anschließen. Die weiße HSD Buchse der mitgelieferten Bildsignalleitung an dem wasserblau farbenen HSD Stecker des Video Interface anschließen. Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 10
Die beiden 28-Pin Buchsen des Werkskabelbaumes an der Rückseite der Head Unit abstecken und an den beiden grauen 28-Pin Steckern des 10-Pin PNP Kabels anschließen. Die beiden gegenüberliegenden grauen 28-Pin Buchsen des 10-Pin PNP Kabels an den beiden zuvor freigewordenen 28-Pin Steckern der Head Unit anschließen. Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 11
Die gelbe Leitung des 10-Pin PNP Kabels nahe dem 10-Pin Stecker durchschneiden und an +12V S-Kontakt (Klemme 86s) anschließen. Das andere Ende der gelben Leitung unbedingt isolieren da dieses stromführend ist! Achtung: Die an der gelben Leitung verbaute Sicherung muss zwingend mit angeschlossen werden! Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 12
PNP-Kabelsatzes bei eingeschalteter Zündung keine Interface LED leuchten, muss zusätzlich der analoge Stromanschluss vorgenommen werden. Die weiße 12-Pin Buchse des 12-Pin Interface Kabels am 12-Pin Stecker des Video Interface anschließen. Die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an +12V Zubehörstrom anschließen. Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 13
+12V (max. 3A) wenn der Rückwärtsgang eingelegt ist inkl. 10 Sekunden Nachlauf, nachdem der Rückwärtsgang ausgelegt wurde und +12V bei manueller Auswahl der Frontkamera per Taster (kurzer Druck) Dip 1 OFF +12V (max. 3A) Simuliertes ACC (bei CAN Aktivität) Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 14
Den Video Cinch der Rückfahrkamera an der Cinch Buchse „Reverse V4“ anschließen. Den Video Cinch der Frontkamera an der Cinch Buchse „Front V3“ anschließen. Den Video-Cinch der AV Quellen 1 +2 an den Cinch-Buchsen „Left V1“ „Right V2“ anschließen. Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 15
Hinweis: Zusätzlich ist eine manuelle Umschaltung auf den Frontkamera Eingang per Taster (kurzer Druck) aus jedem Bildmodus möglich. Der Schaltausgang führt dann auch +12V (wenn Dip 1 auf ON steht und der Frontkamera Eingang ausgewählt ist). Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 16
Rückwärtsgang eingelegt ist, schaltet das Interface automatisch auf den Rückfahrkamera-Eingang „V4 Reverse“, wenn der Rückwärtsgang eingelegt wird. Zusätzlich kann die +12V (max. 3A) Stromversorgung für die After-Market Rückfahrkamera über die grünen Leitungen des 12-Pin Interface Kabels erfolgen. Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 17
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit Schaltspule (86) des Relais verbinden. Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Stabilen Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 18
Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des 12-Pin Interface Kabels verbinden. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 19
Folgende Einstellmöglichkeiten stehen zur Verfügung: Contrast Kontrast Brightness Helligkeit Saturation Sättigung Position H horizontale Bildposition Position V vertikale Bildposition IR-AV1/2 keine Funktion Guide L/R keine Funktion UI-CNTRL (ON/OFF) keine Funktion Size H horizontale Bildgröße Size V vertikale Bildgröße Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 20
Video IN 1 Video IN 2 Werks-Video Jedes Drücken wechselt zum nächsten aktivierten Eingang. Nicht aktivierte Eingänge werden übersprungen. Die Umschaltung über Fahrzeugtasten funktioniert nicht in allen Fahrzeugen. In manchen Fahrzeugen muss der externe Taster benutzt werden. Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 21
Technische Daten Arbeitsspannung 7V - 25V Ruhestrom Stromaufnahme 250mA @12V Video Eingang 0.7V - 1V Video Eingang Formate NTSC Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 117 x 25 x 104 mm (B x H x T) Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 22
Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingespeistes Bild ist Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 23
Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 24
Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R...
Seite 25
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
