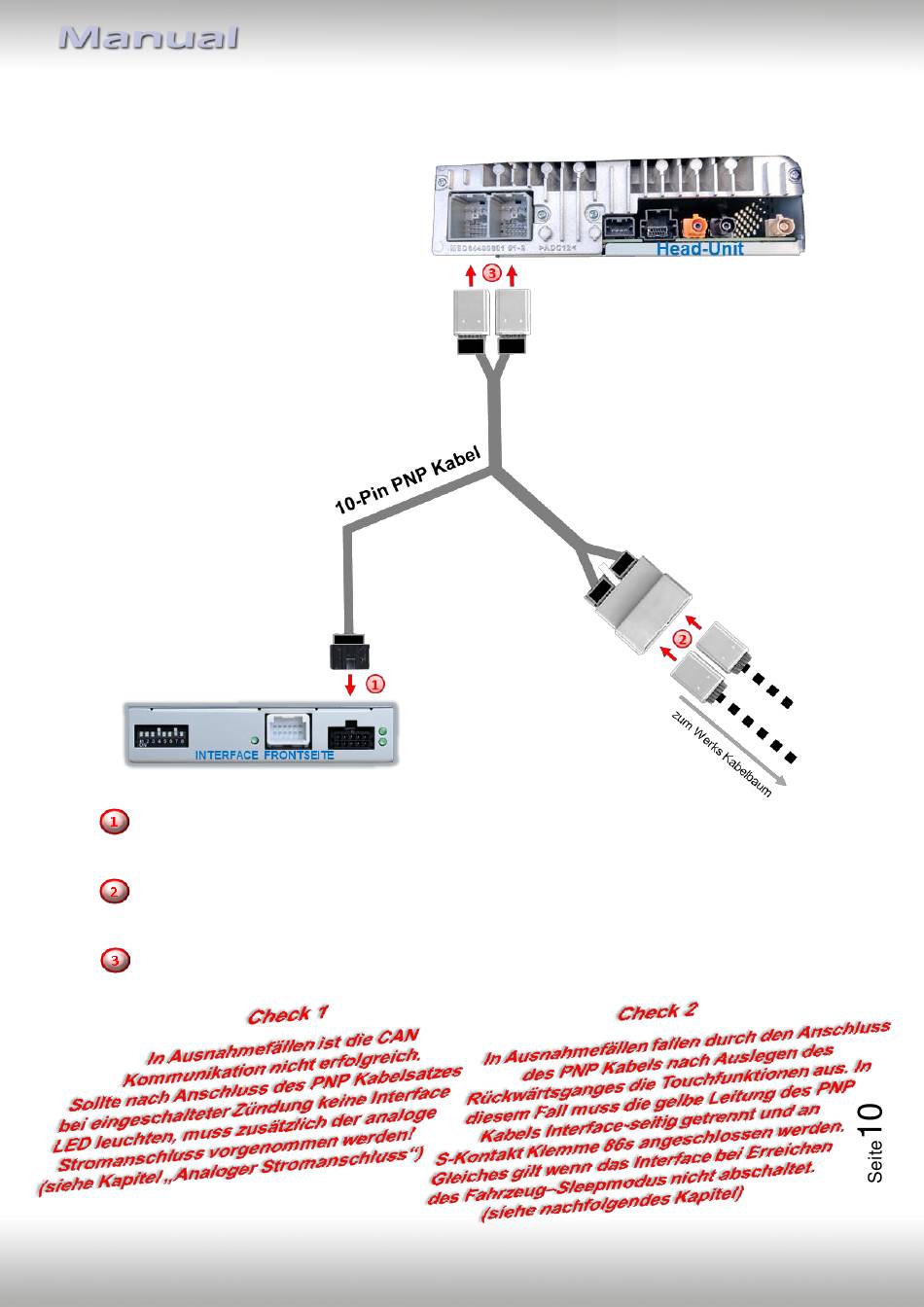

2.4. Anschluss – 10-Pin PNP Kabel
Die Werks-Head-Unit ausbauen
Die 10-Pin Buchse des 10-Pin PNP Kabels am 10-Pin Stecker des Video Interface
anschließen.
Die beiden 28-Pin Buchsen des Werkskabelbaumes an der Rückseite der Head Unit
abstecken und an den beiden grauen 28-Pin Steckern des 10-Pin PNP Kabels anschließen.
Die beiden gegenüberliegenden grauen 28-Pin Buchsen des 10-Pin PNP Kabels an den
beiden zuvor freigewordenen 28-Pin Steckern der Head Unit anschließen.
Version 12.04.2023 HW: CAM(V100)/(V21+V13.3) RL4-MM-R
