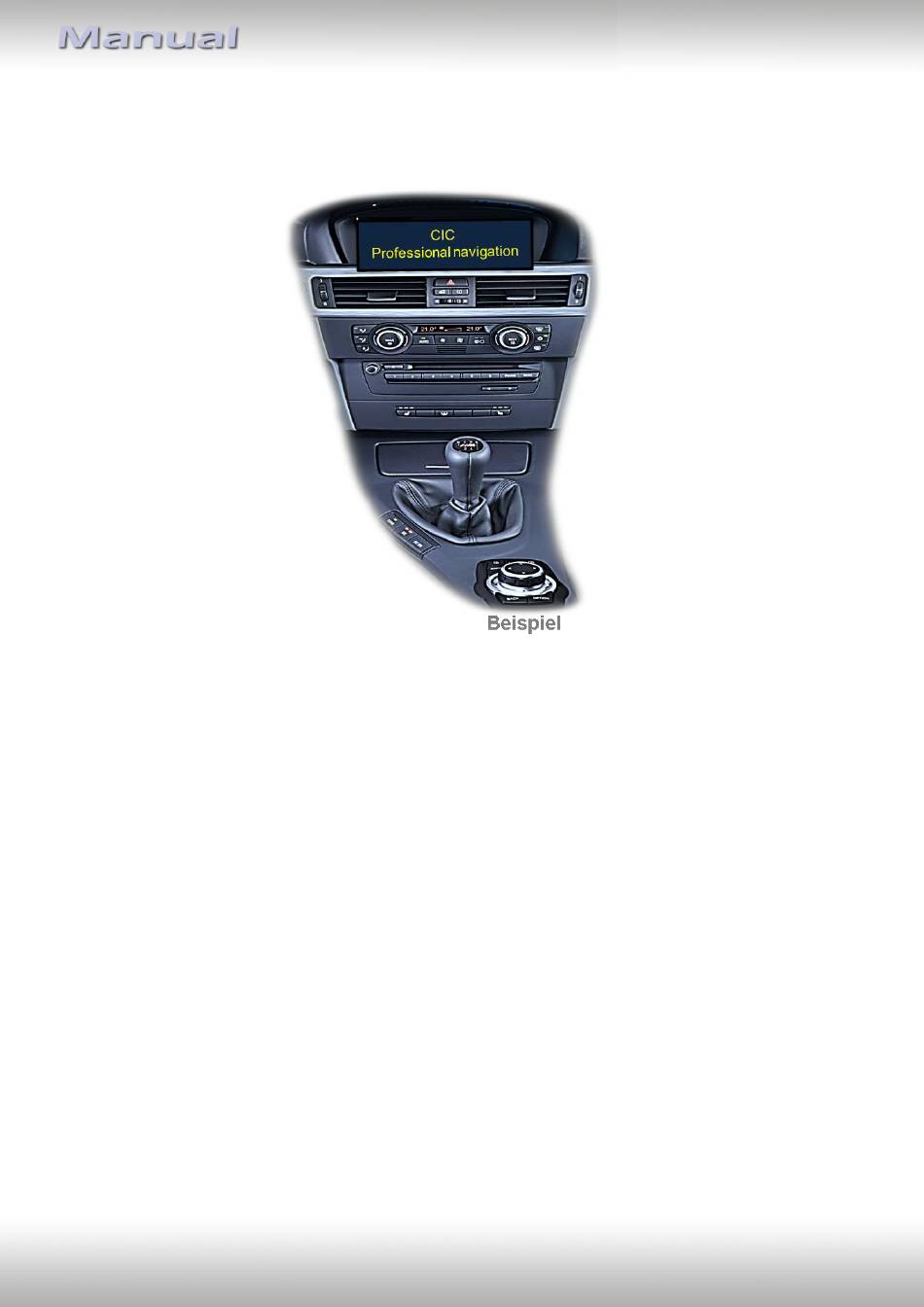

Passend für BMW Fahrzeuge mit
Business/Professional Navigationssystemen
oder Radios mit Farbmonitor
und 4-Pin HSD LVDS Anschluss am Monitor
Produktfeatures
• Video-Einspeiser für Werks-Infotainment Systeme
• 1 Rückfahrkamera FBAS Eingang
• 2 FBAS Video-Eingänge für Nachrüstgerät (z.B. DVD-Player, DVB-T Tuner, ...)
• Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
• Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
• PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
• Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
• Video-Eingänge NTSC kompatibel
Version 03.08.2023
Video-Einspeiser
RL3-CIC
der CIC-E und CIC-F Serie
Video-Einspeiser für Rückfahrkamera
und zwei weitere Video-Quellen
HW CAM(V100)/(V20)
RL3-CIC
Werbung
Verwandte Anleitungen für NavLinkz RL3-CIC
Inhaltszusammenfassung für NavLinkz RL3-CIC
- Seite 1 Video-Einspeiser RL3-CIC Passend für BMW Fahrzeuge mit Business/Professional Navigationssystemen der CIC-E und CIC-F Serie oder Radios mit Farbmonitor und 4-Pin HSD LVDS Anschluss am Monitor Video-Einspeiser für Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures • Video-Einspeiser für Werks-Infotainment Systeme • 1 Rückfahrkamera FBAS Eingang •...
- Seite 2 Fall 2: Interface erhält kein Rückwärtsgang-Signal 2.6. Anschluss Video-Interface - externer Taster 2.7. Bildeinstellungen und Abstandslinien 3. Bedienung des Interface 3.1. Über I-Drive-Tasten 3.2. Über externen Taster 4. Technische Daten 5. FAQ – Fehlersuche Interface-Funktionen 6. Technischer Support Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 3 Vor der Installation sollte diese Bedienungsanleitung durchgelesen werden. Für die Installation sind Fachkenntnisse notwendig. Der Installationsort des Interface muss so gewählt werden, dass dieses weder Feuchtigkeit noch Hitze ausgesetzt ist. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 4 Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. Abstandslinien und PDC Die Darstellung der Abstandslinien und der optischen PDC Anzeige funktioniert nicht in allen Fahrzeugen. Video Eingangssignal Nur NTSC Video Quellen kompatibel. Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 5 *Falls bei manchen Fahrzeugen die PDC Grafik nicht seitlich, sondern nur mittig versetzt im Display dargestellt wird, ist dieses nicht einstellbar. Wenn nötig, die PDC-Funktion über Dip-7 deaktivieren. Detaillierte Informationen in den folgenden Kapiteln. Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der Interface- Box durchgeführt werden! Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 6 Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der Interface- Box durchgeführt werden! 1.5. Einstellungen der 4 Dip-Schalter (CAN-Funktion - rot) Dip Position “unten” ist ON und Position “oben” ist OFF. Fahrzeuge/Navigation Dip 1 Dip 2 Dip 3 Dip 4 Alle Fahrzeuge Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 7 Vor der endgültigen Installation empfehlen wir einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund von Änderungen in der Produktion des Fahrzeugherstellers besteht immer die Möglichkeit einer Inkompatibilität. 2.1. Installationsort Das Interface wird an der Rückseite des Werksmonitors installiert. Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 8 2.2. Anschluss Schema Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 9 Die 4-Pin Buchse des Bildsignalkabels an dem 4-Pin HSD Stecker der Head-Unit anschließen. Hinweis: Falls die HSD-Bildleitung des Fahrzeugkabelbaums für die Installation zu kurz ist, kann eine HSD-Verlängerung unter der Artikelnummer CAB-HSD-MF100 separat bestellt werden. Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 10 LED leuchten, müssen zusätzlich die rote Leitung ACC-out (max 3A) und die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an S-Kontakt Klemme 86s +12V, z.B. Handschuhfachbeleuchtung, angeschlossen werden (siehe „Analoge Stromversorgung für das Video Interface). Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 11 ACC-out (max 3A) und die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an S-Kontakt Klemme 86s +12V (z.B. Handschuhfachbeleuchtung) angeschlossen werden. Die 12-Pin Buchse des 12-Pin Interface Kabels an dem 12-Pin Stecker des Video-Interface anschließen. Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 12 Den Video Cinch der AV Quellen 1 und 2 an den Cinch Buchsen „Video IN1“ „Video IN 2“ des 12-Pin Interface Kabels anschließen. Den Video-Cinch der Rückfahr-Kamera an der Cinch-Buchse „Camera IN“ des 12-Pin Interface Kabels anschließen. Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 13 Installation. Wenn das Interface den Rückwärtsgang unterstützt, liegen +12V auf der grünen Rückfahrkamera Ausgang Leitung an, während der Rückwärtsgang eingelegt ist. Hinweis: Vor dem Test nicht vergessen, den Dip 5 des Video-Interface auf ON zu stellen. Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 14 Rückwärtsgang eingelegt ist, schaltet das Interface automatisch auf den Rückfahrkamera-Eingang „Camera IN“, wenn der Rückwärtsgang eingelegt wird. Zusätzlich kann die +12V (max 3A) Stromversorgung für die After-Market Rückfahrkamera über die grünen Leitungen des 12-Pin Anschluss Kabels erfolgen. Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 15 Das Rückfahrlicht Stromkabel an Schaltspule (85) und die Fahrzeug-Masse an Schaltspule (86) des Relais anschließen. Das Rückfahrkamera-Stromkabel an der Ausgangsklemme (87) des Relais anschließen wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Dauerstrom +12V an Eingangsklemme (30) des Relais anschließen. Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 16 Die 4-Pin Buchse des externen Tasters an dem 4-Pin Stecker des 12-Pin Interface Kabels anschließen. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 17 Abstandslinien an/aus H-SIZE (horizontal) Bildanpassung für V-SIZE (vertikal) Rückfahrkamera Hinweis: Wenn die CAN-Kommunikation des Fahrzeuges das Video Interface nicht unterstützt können die Abstandslinien nicht genutzt werden, auch wenn sie mit erster Inbetriebnahme einmalig angezeigt wurden! Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 18 Arbeitsspannung 7V - 25V Ruhestrom 12mA Power 200mA Video Eingang Formate 0.7V - 1V Video Eingang Formate NTSC Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 118 x 25 x 112 mm (B x H x T) Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 19 Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingespeistes Bild ist Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 20 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 03.08.2023 HW CAM(V100)/(V20) RL3-CIC...
- Seite 21 Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
