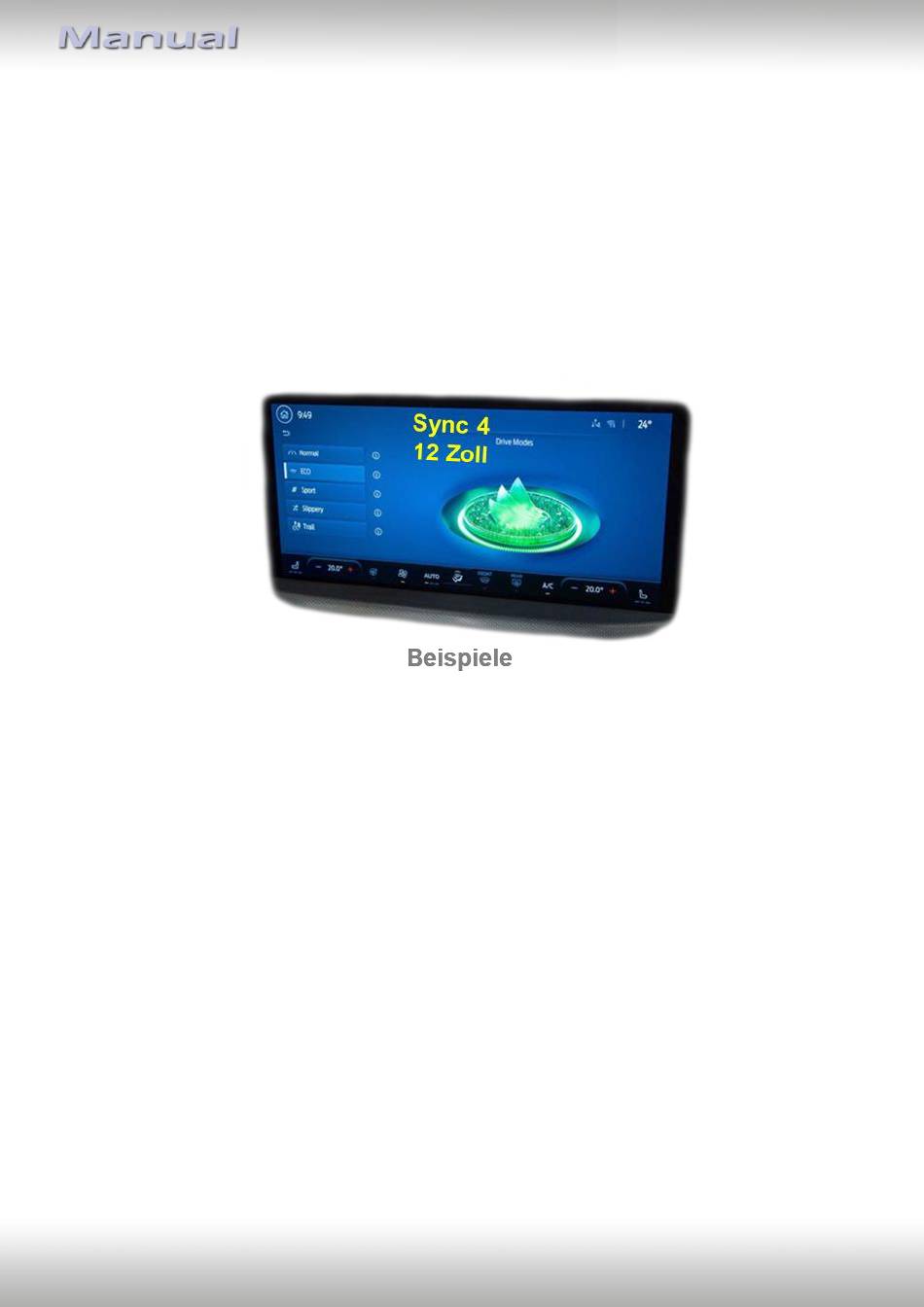

Video-Einspeiser RL4-SY4 Passend für Ford Fahrzeuge mit Sync 4 Infotainment mit 12 Zoll oder 13,2 Zoll Tablet-Monitor Video-Einspeiser für Front- und Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures • Video-Einspeiser für Werks-Infotainment Systeme • 1 FBAS Eingang für Rückfahrkamera • 1 FBAS Eingang für Frontkamera •...
Seite 2
Fall 1: Interface erhält das Rückwärtsgangsignal 2.5.3.2. Fall 2: Interface erhält kein Rückwärtsgangsignal 2.6. Anschluss - Video-Interface und externer Taster 2.7. Bildeinstellungen 3. Bedienung des Interface 4. Technische Daten des Video-Interface 5. FAQ – Fehlersuche Interface Funktionen 6. Technischer Support Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 3
Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 4
Auslegen des Rückwärtsganges Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich. Abstandslinien und PDC Die Darstellung der Abstandslinien und der optischen PDC Anzeige funktioniert nicht in allen Fahrzeugen. Video Eingangssignal Nur NTSC Video-Quellen kompatibel. Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 5
Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in das für den Werksmonitor technisch notwendige Bildsignal welches über verschiedene Schaltoptionen in den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem CAN-Bus aus und konvertiert diese wiederum für das Video-Interface. Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 6
Dipschalterstellung ausprobiert werden! *Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Detaillierte Informationen in den folgenden Kapiteln. Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video Interface durchgeführt werden! Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 7
Mit Dip-Schalterstellung OFF werden 13.2 Zoll Monitore am Interface ausgewählt. Hinweis: Dip 4 ist ohne Funktion und muss auf OFF gestellt werden! Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video Interface durchgeführt werden! Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 8
Vor der endgültigen Installation empfehlen wir einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund von Änderungen in der Produktion des Fahrzeugherstellers besteht immer die Möglichkeit einer Inkompatibilität. 2.1. Anschlussort Das Video-Interface wird an der Werks Head-Unit (APIM-Modul) angeschlossen. Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 9
2.2. Anschluss Schema Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 10
Bildsignalleitung an dem zuvor freigewordenen HSD+2 Stecker der Head Unit (APIM-Modul) anschließen. Hinweis: Die mitgelieferte Bildsignalleitung darf je nach Einbauverhältnissen bezüglich ihrer HSD Buchsen auch verdreht montiert werden. Der Anschluss darf aber ausschließlich an der Head-Unit stattfinden! Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 11
Die 54-Pin Verriegelungsbuchse des Fahrzeugkabelbaums an der Rückseite der Head-Unit (APIM-Modul) abstecken und an dem 54-Pin Stecker des 10-Pin Power/CAN Kabels anschließen. Die gegenüberliegende 54-Pin Verriegelungsbuchse des 10-Pin Power/CAN Kabels an den zuvor freigewordenen 54-Pin Stecker der Head-Unit (APIM-Modul) anschließen. Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 12
Sollte nach Anschluss des PNP Kabelsatzes bei eingeschalteter Zündung keine Interface LED leuchten, muss zusätzlich die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an oder S-Kontakt Klemme 86s +12V (z.B. Handschuhfachbeleuchtung) angeschlossen werden. Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 13
Dip 1 ON +12V (max. 3A) wenn der Rückwärtsgang eingelegt ist inkl. 10 Sekunden Nachlauf, nachdem der Rückwärtsgang ausgelegt wurde und +12V bei manueller Auswahl der Frontkamera per Taster (kurzer Druck) Dip 1 OFF +12V ACC Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 14
Den Video Cinch der Rückfahrkamera an der Cinch Buchse „Reverse V4“ anschließen. Den Video Cinch der Frontkamera an der Cinch Buchse „Front V3“ anschließen. Den Video-Cinch der AV Quellen 1 und 2 an den Cinch-Buchsen „Left V1“ „Right V2“ anschließen. Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 15
(kurzer Druck) aus jedem Bildmodus möglich. Der Schaltausgang führt dann auch +12V (wenn Dip 1 auf ON steht und der Frontkamera Eingang ausgewählt ist). Achtung: Ein zu langer Druck des externen Tasters schaltet die Video Quelle um! Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 16
Rückwärtsgang eingelegt ist, schaltet das Interface automatisch auf den Rückfahrkamera-Eingang „Camera IN“, wenn der Rückwärtsgang eingelegt wird. Zusätzlich kann die +12V (max 3A) Stromversorgung für die After-Market Rückfahrkamera über die grünen Leitungen des 12-Pin Interface Kabels erfolgen. Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 17
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit Schaltspule (86) des Relais verbinden. Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 18
Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des 12-Pin Interface Kabels verbinden. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 19
Hinweis: Das OSD-Einstellungsmenü wird nur angezeigt, wenn eine funktionierende Video- Quelle an dem ausgewählten Eingang angeschlossen ist. Folgende Einstellmöglichkeiten stehen zur Verfügung: Contrast Kontrast Brightness Helligkeit Saturation Sättigung Position H horizontale Bildposition Position V vertikale Bildposition Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 20
Technische Daten Arbeitsspannung 9V - 16V Ruhestrom Stromaufnahme 250mA @12V Video Eingang 0.7V - 1V Video Eingang Formate NTSC Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 117 x 25 x 104 mm (B x H x T) Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 21
Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingespeistes Bild ist Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 22
Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 03.11.2023 HW: CAM(V100)/(V11) RL4-SY4...
Seite 23
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
