2.4. Installation - Flex-Leitungen ins Monitorpanel

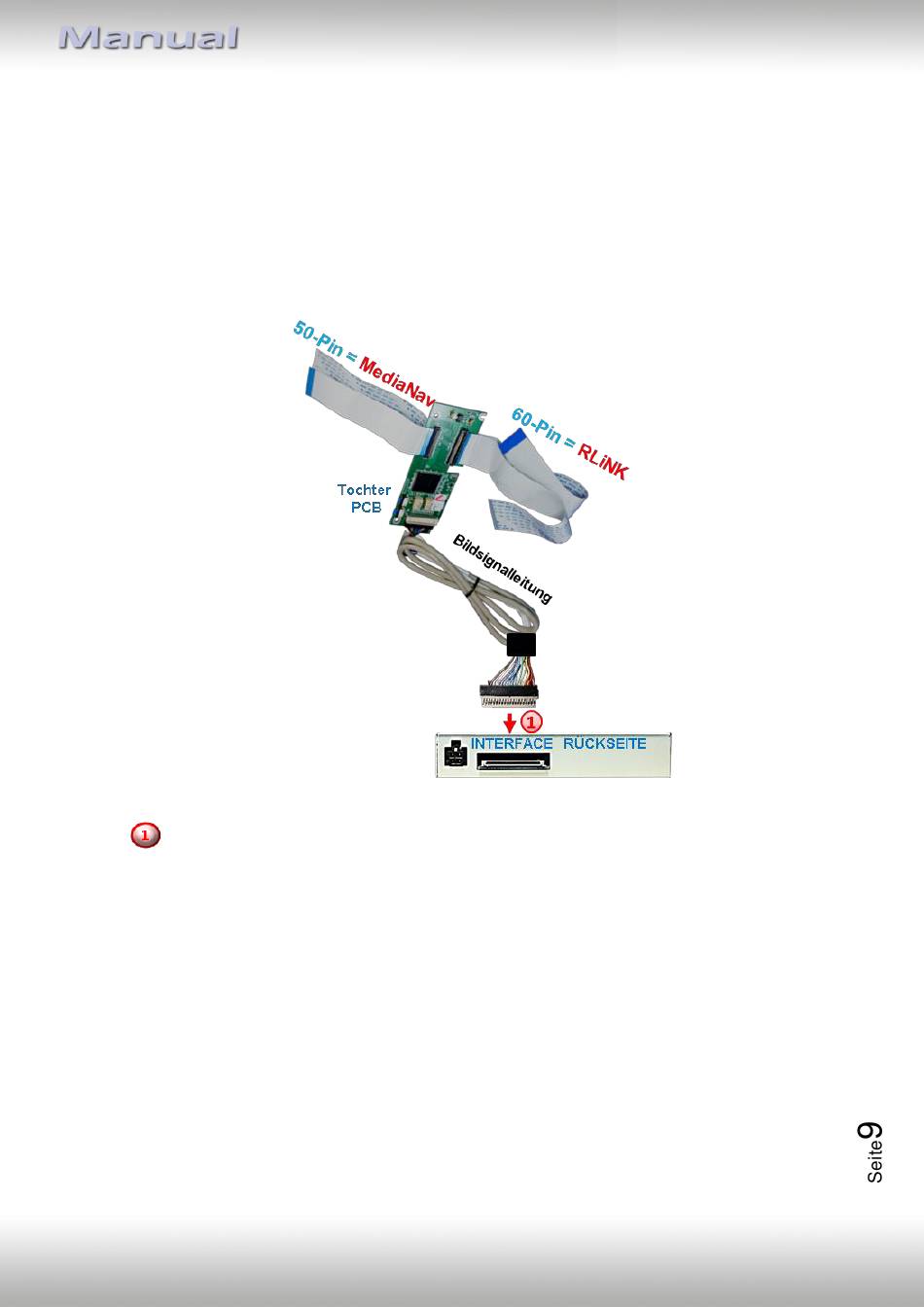

Den Werks-Monitor ausbauen und das Gehäuse öffnen. Das externe Tochter PCB wird in die
Bildleitung zwischen Monitorpanel und Mainboard des Monitors installiert. Das Tochter PCB
verfügt über zwei Flexleitungsoptionen für zwei unterschiedliche Monitor Systeme. Die
beiden 50 Pin und die beiden 60 Pin Flexleitungen unterscheiden sich in ihrer Breite. Alle am
PCB verbauten nicht verwendenten Flexleitungen müssen ausgeklippst und entfernt werden.
Die beigefarbene 20-Pin Buchse des Tochter PCB mit dem20-Pin Stecker der
Bildsignalleitung und den gegenüberliegenden 20 Pin Stecker der Bildsignalleitung
mit der 20 Pin Buchse des Video Interfaces verbinden. Hierbei ist darauf zu achten,
dass die Laufrichtung des Kabels nicht vertauscht wird, da die Stecker beider
Kabelseiten identisch scheinen. (Kabelbeschriftung
beachten).
Version 07.02.2023
„MONITOR
HW CAM(V31)/(V22)
SIDE" und „BOX SIDE"
RL1-RLK
