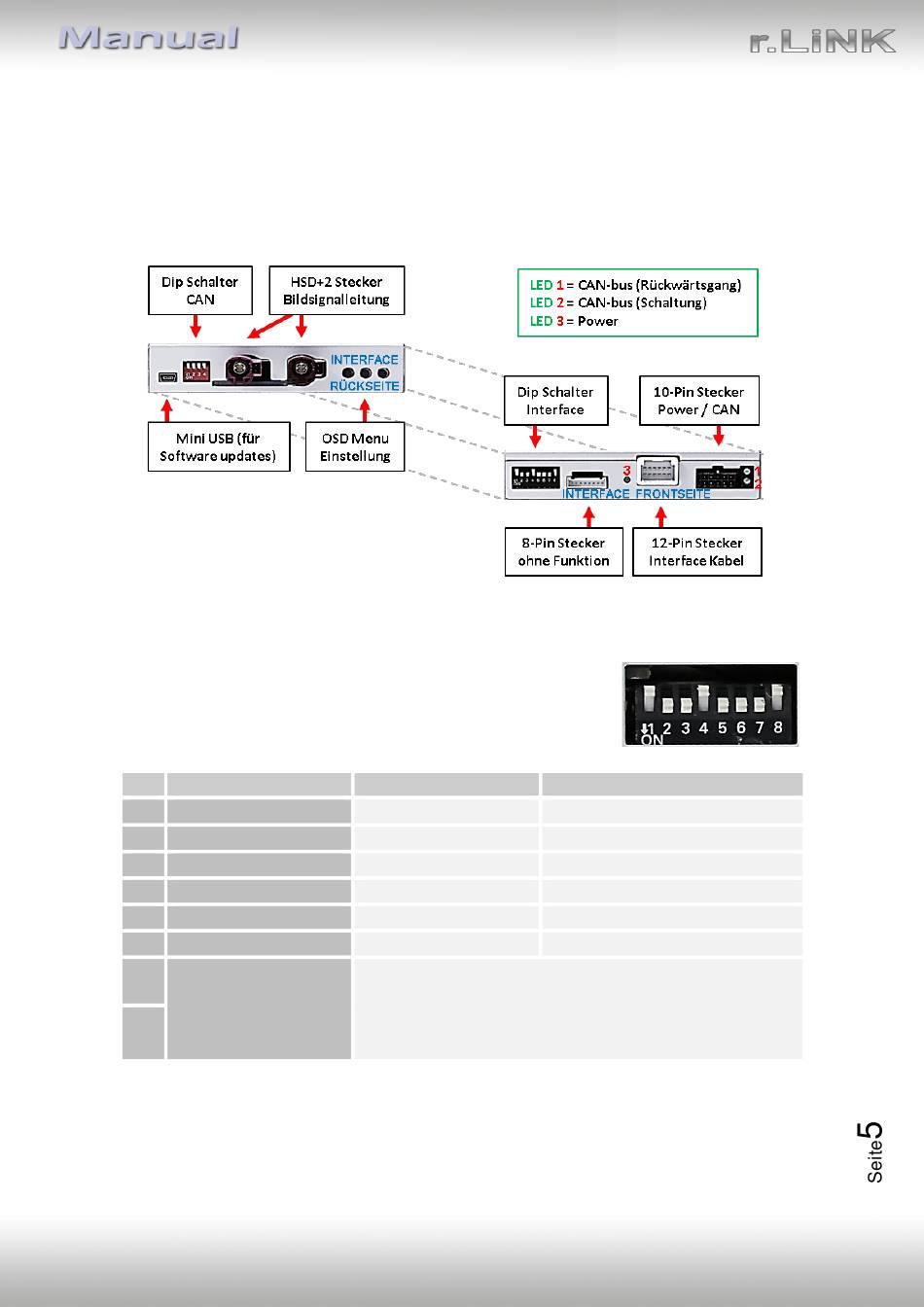

1.3. Boxen und Anschlüsse – Video Interface
Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in das für den
Werksmonitor technisch notwendige Bildsignal welches über verschiedene Schaltoptionen in
den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem CAN-Bus
aus und konvertiert diese wiederum für das Video-Interface.
1.4. Einstellungen der 8 Dip-Schalter (schwarz)
Manche Einstellungen müssen über die 8-Pin Dip-Schalter des
Video-Interface vorgenommen werden.
Dip Position "unten" ist ON und Position "oben" ist OFF.
Dip Function
1 PDC
2 FBAS Video 1-Eingang
3 FBAS Video 2-Eingang
4 Keine Funktion
5 Rückfahrkamera Typ
6 Abstandslinien
7

Monitorauswahl

8
Detaillierte Informationen in den folgenden Kapiteln.
Version 30.01.2020
ON (down)
aktiviert
aktiviert
aktiviert
After-market
aktiviert
Alle möglichen Kombinationen von Dip 7 und 8
ausprobieren, um das beste Bild zu finden
(in Qualität und Größe) oder
im Kapitel „Monitorauswahl (Dip 7 und 8)" nachschauen
HW: CAM(V98)/V20/SY)
OFF (up)
deaktiviert
deaktiviert
deaktiviert
auf OFF stellen
Werks oder keine
deaktiviert
RL3-NBT2 / RL3-NBT2-10
