Eine Garantie für langzeitstabile Dichtwirkung bei metallischer Abdichtung
besteht nur für einmalige Montage�
Alternativ stehen Adapter mit O-Ring Dichtung zur Verfügung, die für
häufige Inspektionen verwendbar sind�
Einschweißadapter
Zuerst den Adapter einschweißen, dann das Gerät montieren�
6 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden�
Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung
elektrotechnischer Anlagen�
Spannungsversorgung nach EN 50178, SELV, PELV�
► Anlage spannungsfrei schalten�
► Gerät folgendermaßen anschließen:

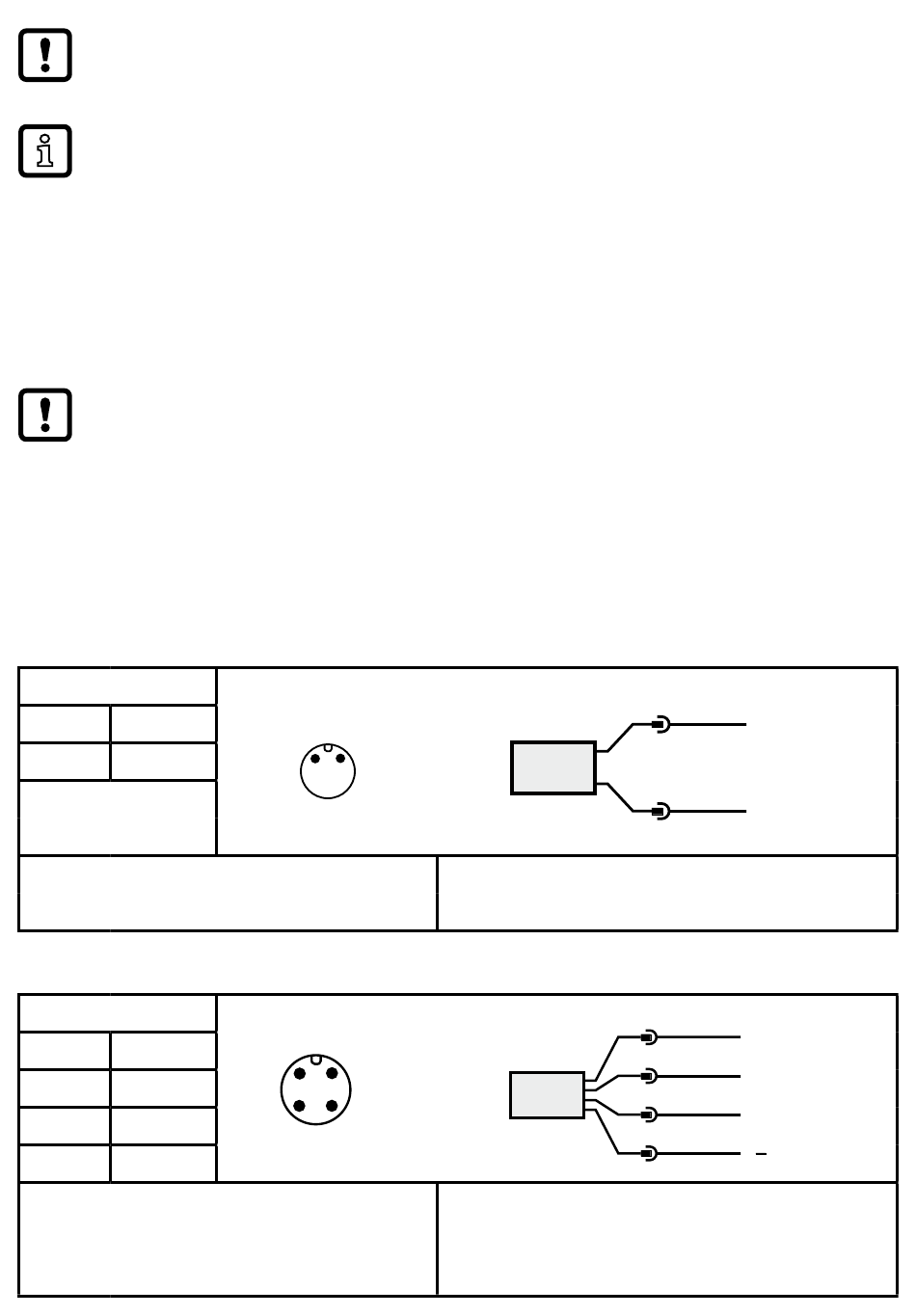

6.1 Anschluss für 2-Leiter-Betrieb
Adernfarben
BN
braun
WH
weiß
6.2 Anschluss für 3-Leiter-Betrieb
Adernfarben
BK
schwarz
BN
braun
BU
blau
WH
weiß
10
2
1
2
1
3
4
Original Scale Drawing (MT
OUT: Analogausgang 4���20 mA
Farbkennzeichnung nach DIN EN 60947-5-2
OUT1: Schaltausgang oder IO-Link
OUT2: Schaltausgang oder Analogausgang
Farbkennzeichnung nach DIN EN 60947-5-2
1
BN
L +
2
WH
OUT
1
BN
L +
WH
2
OUT2
4
BK
OUT1
3
BU
L
