Betriebsanleitung
DE

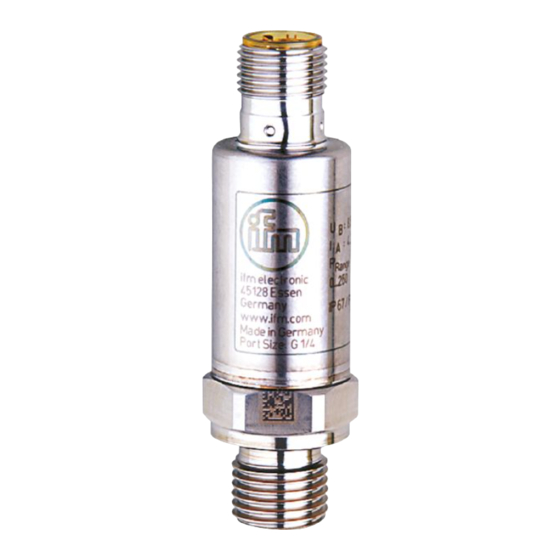

Elektronischer Drucksensor
für den mobilen Bereich
PT5xxE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm PT5 E Serie

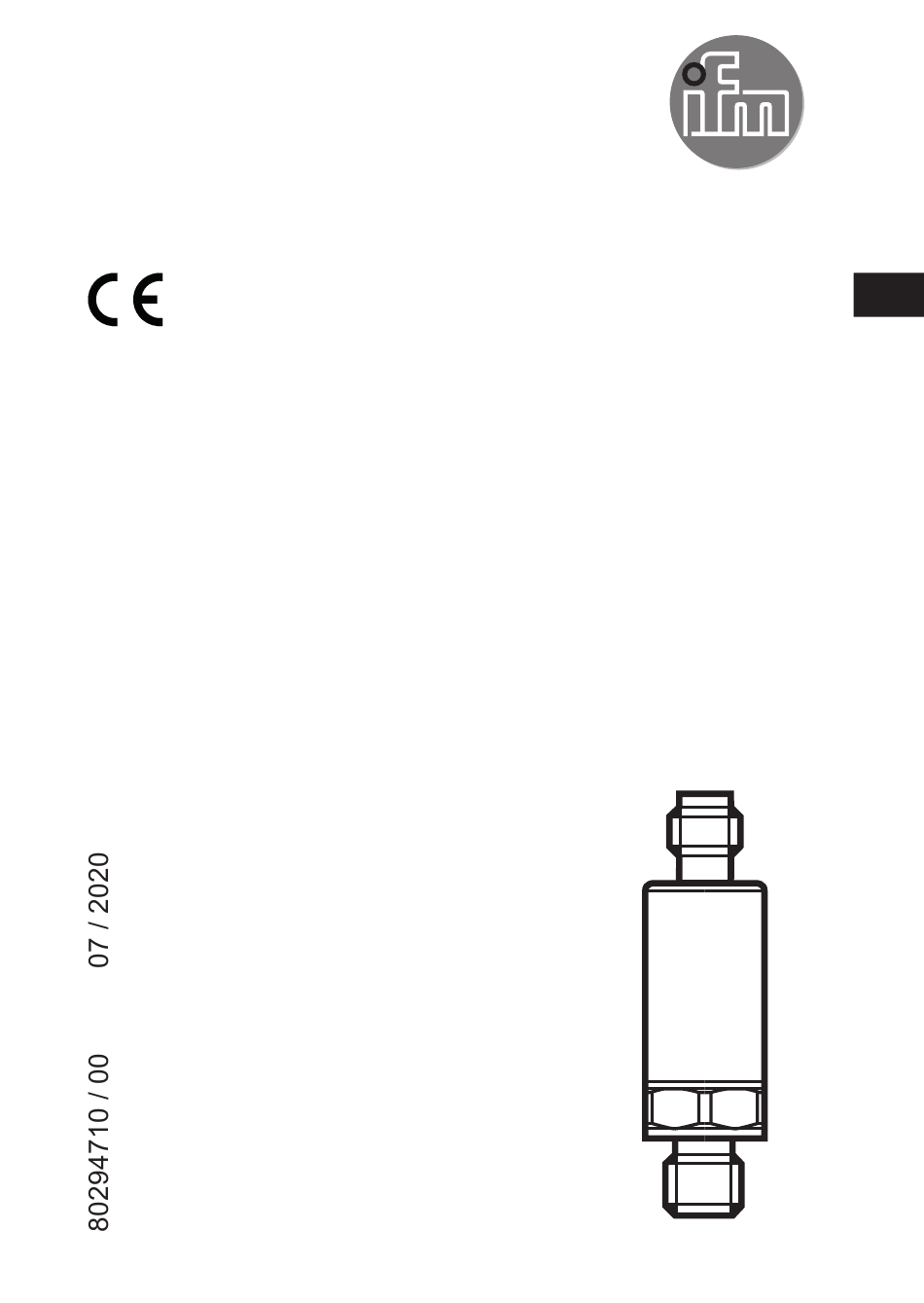

  • Seite 1 Betriebsanleitung Elektronischer Drucksensor für den mobilen Bereich PT5xxE...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung .....................2 1.1 Verwendete Symbole ..................2 2 Sicherheitshinweise .....................3 3 Bestimmungsgemäße Verwendung ..............4 3.1 Einsatzbereich ....................4 3.2 Einsatz in Hydrauliksystemen mobiler Arbeitsmaschinen ......5 4 Funktion .......................5 5 Montage .......................6 6 Elektrischer Anschluss ..................6 7 Technische Daten ....................7 1 Vorbemerkung 1.1 Verwendete Symbole ►...
  • Seite 3: Sicherheitshinweise

    2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. - Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen.
  • Seite 4: Bestimmungsgemäße Verwendung

    3 Bestimmungsgemäße Verwendung Der Drucksensor erfasst den Systemdruck und setzt ihn in ein analoges Ausgangssignal um. 3.1 Einsatzbereich • Druckart: Relativdruck Angaben zu Druckfestigkeit und Berstdruck → Datenblatt. Statische und dynamische Überdrücke, die die angegebenen Druckfestigkeit überschreiten, sind durch geeignete Maßnahmen zu unterbinden.
  • Seite 5: Einsatz In Hydrauliksystemen Mobiler Arbeitsmaschinen

    3.2 Einsatz in Hydrauliksystemen mobiler Arbeitsmaschinen Drossel im Prozessanschluss: In Hydrauliksystemen mobiler Arbeitsmaschinen kann es, abhängig vom jeweiligen Betriebszustand, zu hochdynamischen Effekten wie z. B. Druckspitzen, Kavitation ... kommen. Zur Dämpfung dieser Effekte am Messelement des Sensor, ist ein Blendenelement im Prozessanschluss fixiert. Der speziell ausgeformte Gewindegang des Blendenelements entspricht der Blendenwirkung einer Bohrung von 0,3 mm.
  • Seite 6: Montage

    5 Montage Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist! ► Gerät in einen Prozessanschluss G¼ einsetzen. ► Fest anziehen. Empfohlenes Anzugsdrehmoment: Messbereichsendwert in bar Anzugsdrehmoment in Nm 10...400 25...35 30...50 Abhängig von Schmierung, Dichtung und Druckbelastung! Original Scale Drawing (MT 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden.
  • Seite 7: Technische Daten

    Mediumtemperatur [°C] ..................-40...125 Umgebungstemperatur [°C] ..................-40...100 Lagertemperatur [°C] ....................-40...100 Druckzyklen (min.) über Lebensdauer........60 Mio. bei 1,2 x Nenndruck Schockfestigkeit [g].............500 (DIN EN 60068-2-27, 1 ms) Vibrationsfestigkeit [g] ..........20 (DIN EN 60068-2-6, 10...2000 Hz) Weitere Informationen unter www.ifm.com...
