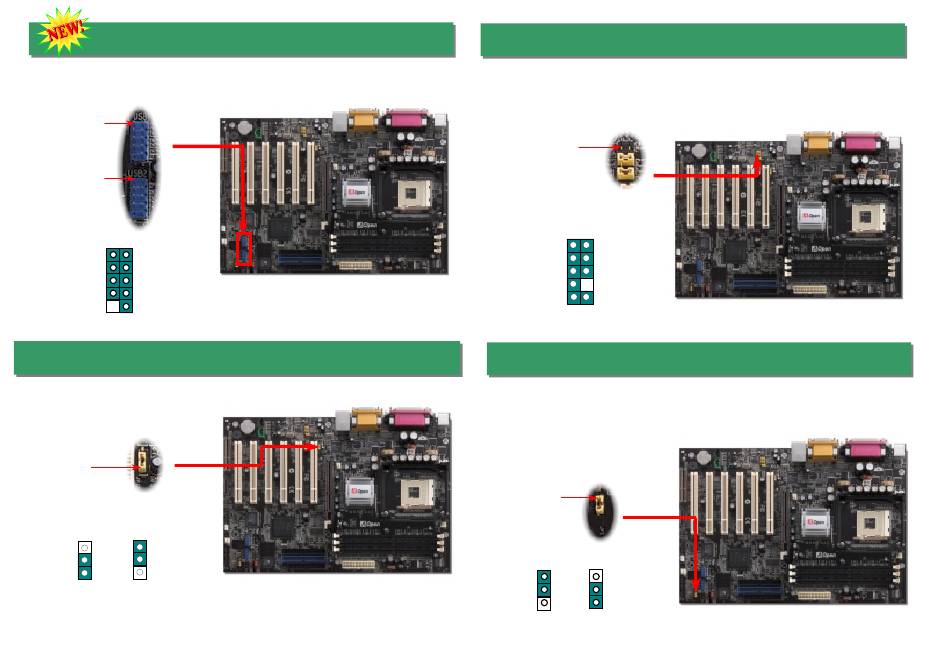

6. Sechs USB2.0-Ports
Dieses Motherboard verfügt über sechs USB2.0-Ports.. Im Vergleich zum herkömmlichen
USB 1.0/1.1 (12MB/Sek.) hat USB 2.0 eine atemberaubende Geschwindigkeit von
480MB/Sek. (40x schneller als USB 1.0/1.1).
Pin 1
Pin1
1
2
USBPWR0
USBPWR0
USB_FP_P1-
USB_FP_P0-
USB_FP_P1+
USB_FP_P0+
GND
GND
USB_FP_OC0
KEY
USB2.0-Header
7. JP13 LAN-Jumper
Mit JP13 können Sie die Onboard-LAN-Funktion aktivieren oder deaktivieren. Stellen Sie diesen
Jumper auf 2-3 ein, wenn Sie die LAN-Funktion deaktivieren möchten.
Pin1
1
1
Deaktiviert
Aktiviert
(Voreinstellung)
8. Frontplatten-Audioanschluss
Falls das Computergehäuse über eine Audioschnittstelle an der Frontplatte verfügt,
können Sie die Onboard-Audiofunktion über diesen Anschluss mit der Frontplatte
verbinden. Entfernen Sie vor Anschluss des Kabels bitte die Jumperkappe des
Frontplatten-Audioanschlusses. Entfernen Sie diese gelben Jumperkappe nicht, wenn Ihr
Computergehäuse über keinen Frontplatten-Audioanschluss verfügt.
Pin 1
1 2
AUD_GND
AUD_MIC
AUD_VCC
AUD_MIC_BIAS
AUD_RET_R
AUD_FPOUT_R
KEY
NC
AUD_RET_L
AUD_FROUT_L
9 10
9. JP1-Summer-Jumper
Dieses Motherboard ist mit einer Zusatzfunktion ausgestattet, die es Ihnen ermöglicht, den
Summer auf "stumm" zu schalten. Dadurch stößt der Summer bei der Erkennung von
Fehlern im Betriebssystem keine akustischen Warnmeldungen aus. Zur Deaktivierung
dieser Funktion müssen Sie JP1 auf Pin 2-3 einstellen.
Pin1
1
1
Aktiviert
Deaktiviert
(Voreins
