Montage, Einstellung und Anschlüsse der Bedienfelder auf der Maschine
Die Steuerungen verfügen über zwei unabhängige Trockenkontakte
für die Steuerung eines Kühlers und eines Heizkessels und
einen Eingang Anwesenheit. Die Ausführungen mit zwei Rohren
verfügen über einen Ausgang mit 230 V für die Steuerung des
Elektroventils (Sommer/Winter).
Über die Wassertemperatursonde (10 kΩ), die in der
Fühlerhülse auf dem Register des Geräts positioniert ist,

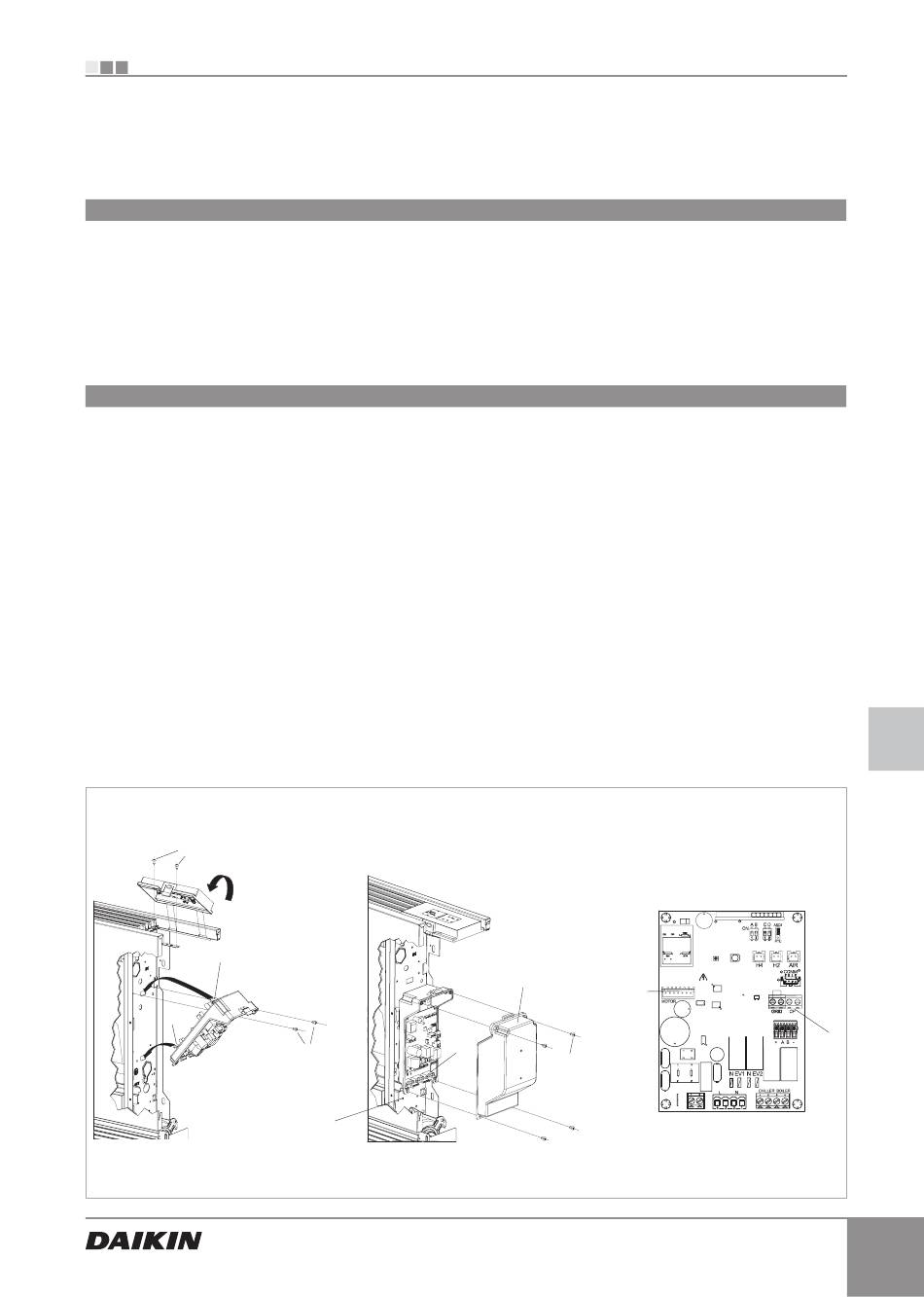

2.2 Montage
Das Steuerpaneel in seine Aufnahme im oberen Teil des
Geräts einsetzen und mit den zwei Schrauben aus der
Ausstattung befestigen (Bez. A).
Um den Anschlusskasten zu installieren:
- Den Kasten öffnen (Bez.B);
- den unteren Zahn in den entsprechenden Schlitz (Bez.
C) am Seitenteil des Geräts einrasten lassen;
- den oberen Teil des Kastens an der Seite einklinken (Bez.D);
- mit den beiden Schrauben aus der Ausstattung (Bez.E)
befestigen;
- das Erdungskabel an die Struktur des Gebläsekonvektors
(Bez. M) unter Verwendung der mitgelieferten Schraube
befestigen (die Mindestkraft, die für das Anschrauben
ausgeübt werden muss, beträgt ungefähr 2N);
- den Schnellverbinder
denjenigen auf der Platine verbinden (Bez. I) *;
- an den 2 Enden der Klemme GRID (Bez. L) ist eine Brücke
vorhanden, die die Funktionstüchtigkeit der Ausführungen
FWXM ohne Mikroschalter gewährleistet.
- Für alle anderen Ausführungen die Brücke entfernen und
die beiden Abschlussstecker, die vom Sicherheitsmikro
A
D
C
EKRTCTRL1
des Motors (MOTOR) an
E
M
können die Funktionen des Mindestwerts im Heizbetrieb (30°C)
und des Höchstwerts im Kühlbetrieb (20°C) verwaltet werden.
Die Platine sieht auch den Betrieb ohne Wassersonde
vor, wobei die Grenzwerte zur Stillsetzung des Ventilators
ignoriert werden.
Gitter kommen, verbinden*;
- die Wassersonde an den Stecker H2 auf dem Gerät
verbinden.
Die Wassertemperatursonde
Temperatur im Inneren der Register und bestimmt
den Start des Ventilators gemäß den voreingestellten
Parametern (Funktionen des Mindestwerts Winter und
Höchstwerts Sommer).** Prüfen, dass sie korrekt in
der Fühlerhülse auf dem Register eingesetzt ist.
- Die elektrischen
Verkabelungen anordnen, die Kabel mit Hilfe der 3
Bügel in der Ausstattung (Bez. G) befestigen;
- den Kasten schließen und die 4 Schrauben befestigen (Bez. H);
- die Verkleidung des Geräts erneut montieren;
- die obere Schraube auf dem Bedienfeld anschrauben;
- die Abdeckkappe in die entsprechende Aufnahme auf
dem Bedienfeld positionieren;
* Nehmen Sie für
Hydraulikanschlüssen Bezug auf den bezüglichen Abschnitt
** Der Regler funktioniert auch ohne verbundene
Wassersonde
