8.6

LED-Signale

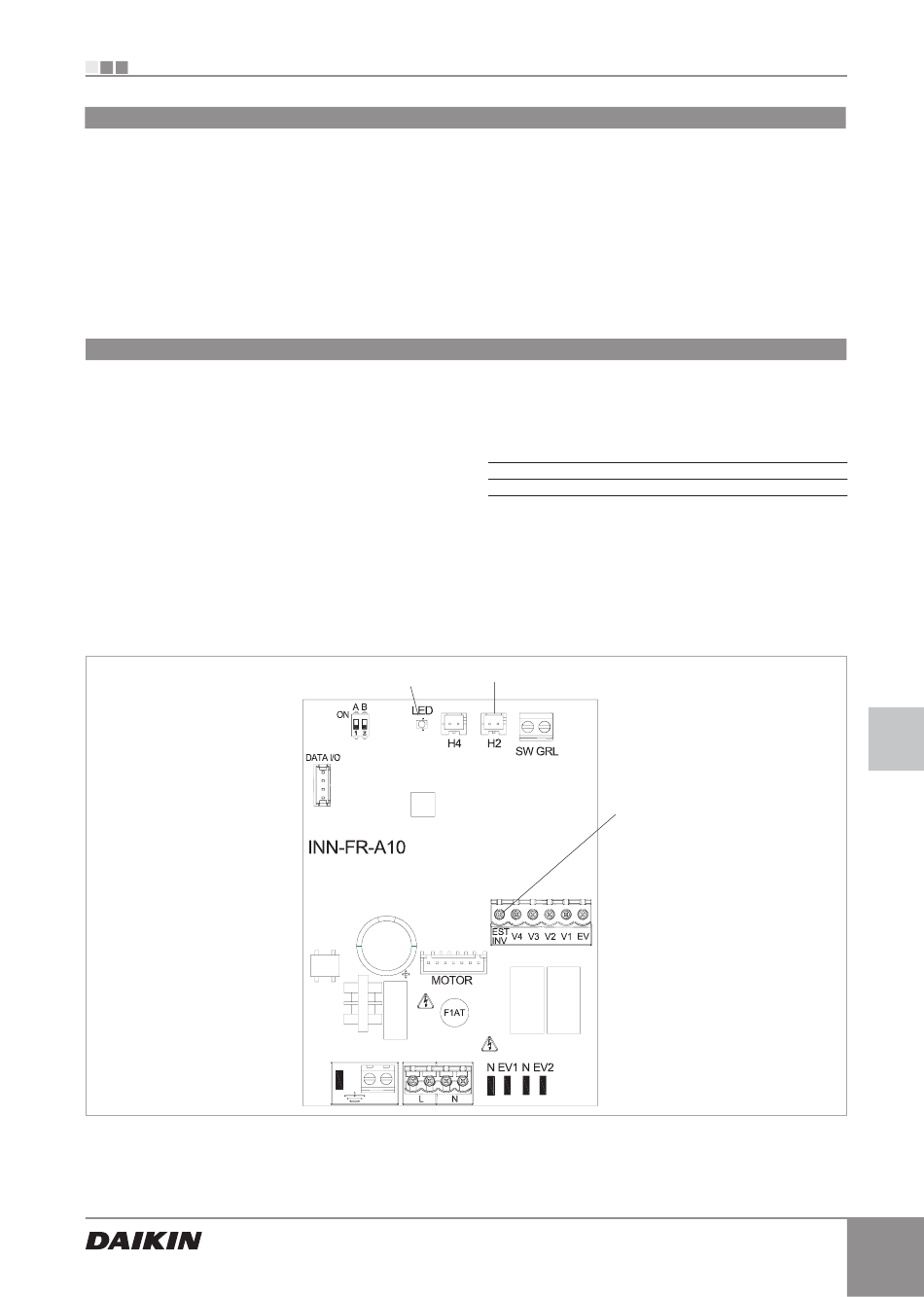

Die LED (Bez. A) ist aus, wenn der CV-Eingang nicht
geschlossen ist (Stand-by-Zustand).
Sie leuchtet, wenn der CV-Kontakt geschlossen ist und zeigt
den Normalbetrieb an.
• Blinkt häufig, wenn der Mikroschalter S1 des Gitters
aufgrund der Filterreinigung aktiviert ist
• 1 Mal blinken + Pause zeigt einen Gebläsealarm aufgrund
von ungeeignetem Wasser an (bei angeschlossener
H2-Wassersonde).
• 2 Blinken + Pause bei einem Motoralarm (z.B. Blockierung
8.5 Wasserfühler-Management mit 3-stufigem Thermostat
Wird die Karte mit elektromechanischen Thermostaten oder
anderen handelsüblichen Steuerungen
verwendet, sollte der integrierte Fühler H2 nicht angeschlossen
werden und der Ventilator wird über die Fernbedienung gesteuert.
Wenn das Steuergerät jedoch nicht für die Verwaltung des
Wasserfühlers eingerichtet ist, kann diese Funktion von der Karte
übernommen werden, indem der 10 kΩ-Fühler an der Batterie
mit dem H2-Anschluss auf der Karte verbunden wird (Bez. B).
In diesem Fall übernimmt die Karte die Funktion der
Mindesttemperatur für den Heizbetrieb und die Funktion
der Höchsttemperatur für den Kühlbetrieb. Wenn also die
Wassertemperatur für den aktiven Betrieb nicht geeignet ist (über
20°C beim Kühlen, unter 30°C beim Heizen), wird das Gebläse
gestoppt und die Anomalie durch ein einmaliges Blinken + Pause
der LED signalisiert (Bez. A).
durch Fremdkörper, defekter Rotationssensor).
• 3 x Blinken + Pause zeigt einen Alarm wegen einer nicht
angeschlossenen oder defekten Wassersonde an.
Die Unterscheidung zwischen Heizen und Kühlen erfolgt über
mit Wasserfühler den Sommer-Winter-Eingang (Bez. C) der Karte: Bleibt er offen,
aktiviert die Karte das Heizen, ist er geschlossen, aktiviert sie
das Kühlen.
Wird die Sonde nach dem Anschließen abgezogen oder misst
sie falsche Werte, wird die Anomalie durch dreimaliges Blinken +
Pause der LED (Bez. A) signalisiert und der Betrieb wird gestoppt.
Um den Betrieb ohne Sonde zu bestätigen, schalten Sie die
Karte aus und dann wieder ein.
Dieser Zustand wird von der Karte für zukünftige Starts
gespeichert.
Sobald die Sonde angeschlossen ist, kehrt das Gerät in jedem
Fall zum Normalbetrieb mit Temperaturschwellen zurück.
B
A
C
