Daikin Altherma EKRTCTRL1 Installationshandbuch Seite 22

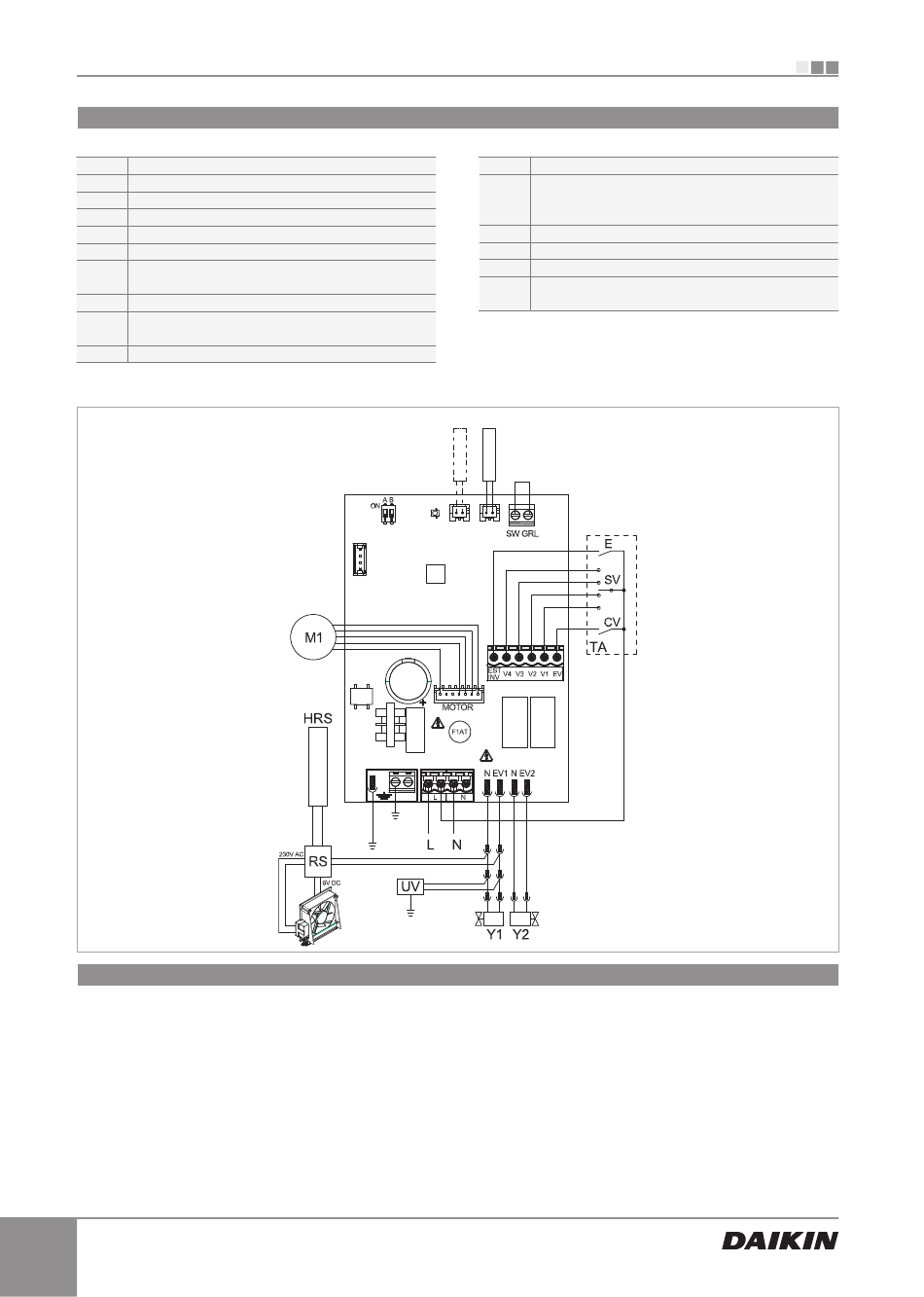

8.3 Anschlussplan mit 3-stufigem Thermostat
Stellen Sie die elektrischen Verbindungen zu einem
L-N Elektrische Versorgung 230V-50Hz
EV
Magnetventil Erlaubnis Eingang
V1
maximale Lüftergeschwindigkeit
V2 mittlere Gebläsedrehzahl
V3
minimale Gebläsedrehzahl
V4
geräuschlose Geschwindigkeit
Heizungswahleingang, Kühlung / siehe Abschnitt
E
über die Verwaltung der Wassersonden
Y2 Vollflachanschluss 230V/ 50Hz 1A
Wasser-Magnetventil
Y1
Ausgangsspannung)
UV
Anschluss der UV-Lampe
8.4 Anschlüsse mit 3-stufigem Thermostat
Der CV-Eingang ist der ON/OFF-Eingang der Karte, der,
wenn er offen ist, die Karte in den Stand-by-Modus versetzt.
Er muss mit der Klemme L der 230V-Spannungsversorgung
gebrückt werden, um das Magnetventil Y1 zu aktivieren.
Die 4 Drehzahleingänge V1, V2, V3 und V4, die mit der
Klemme L der 230V-Stromversorgung gebrückt sind,
aktivieren das Gebläse, wenn der Eingang S1, an dem
der Sicherheitsmikroschalter des Grills angeschlossen ist,
geschlossen ist. Die Reihenfolge ist: maximale Drehzahl
(1400 U/min an der Klemme V1), mittlere Drehzahl (1100
U/min an der Klemme V2), minimale Drehzahl (680 U/min
an der Klemme V3) und superleise Drehzahl (400 U/min
an der Klemme V4).
Schließen Sie die drei Geschwindigkeiten des Thermostats
22
(230 V/ 50 Hz 1A
H4 H2
LED
DATA I/O
N276660C
gebrauchsfähigen Thermostat gemäß dem Schaltplan her
M1 DC-Inverter-Lüftermotor
3-stufiger Raumthermostat (zu kaufen, Installation
TA und Anschluss müssen selbst vorgenommen
werden)
CV
Thermostat-Erlaubnis
SV
Drehzahlwähler
H2* Wassertemperaturfühler (10 kΩ)
in der Bordbatterie positioniert. Siehe Abschnitt
*
zum Management der Wassersonde
H4 H2
an 3 der 4 verfügbaren Eingänge an, je nach den
Eigenschaften und der Nutzung des Raums: Schließen
Sie z.B. die mittlere Geschwindigkeit V2, die minimale
Geschwindigkeit V4 und die supersilente Geschwindigkeit
V4 für Anwendungen im Wohnbereich an, wenn eine
größere Geräuschlosigkeit erforderlich ist, während V1,
V2 und V3 für gewerbliche Anwendungen angeschlossen
werden können, bei denen der Wärmeertrag wichtiger ist.
Werden mehrere Eingänge gleichzeitig geschlossen, läuft
der Motor mit einer Drehzahl, die der des Anschlusses mit
der höchsten Drehzahl entspricht.Mehrere Karten können
parallel an einen einzigen Thermostaten angeschlossen
werden, auch mit unterschiedlichen Drehzahlen.
U I S
