Daikin Altherma EKRTCTRL1 Installationshandbuch Seite 21

U I S

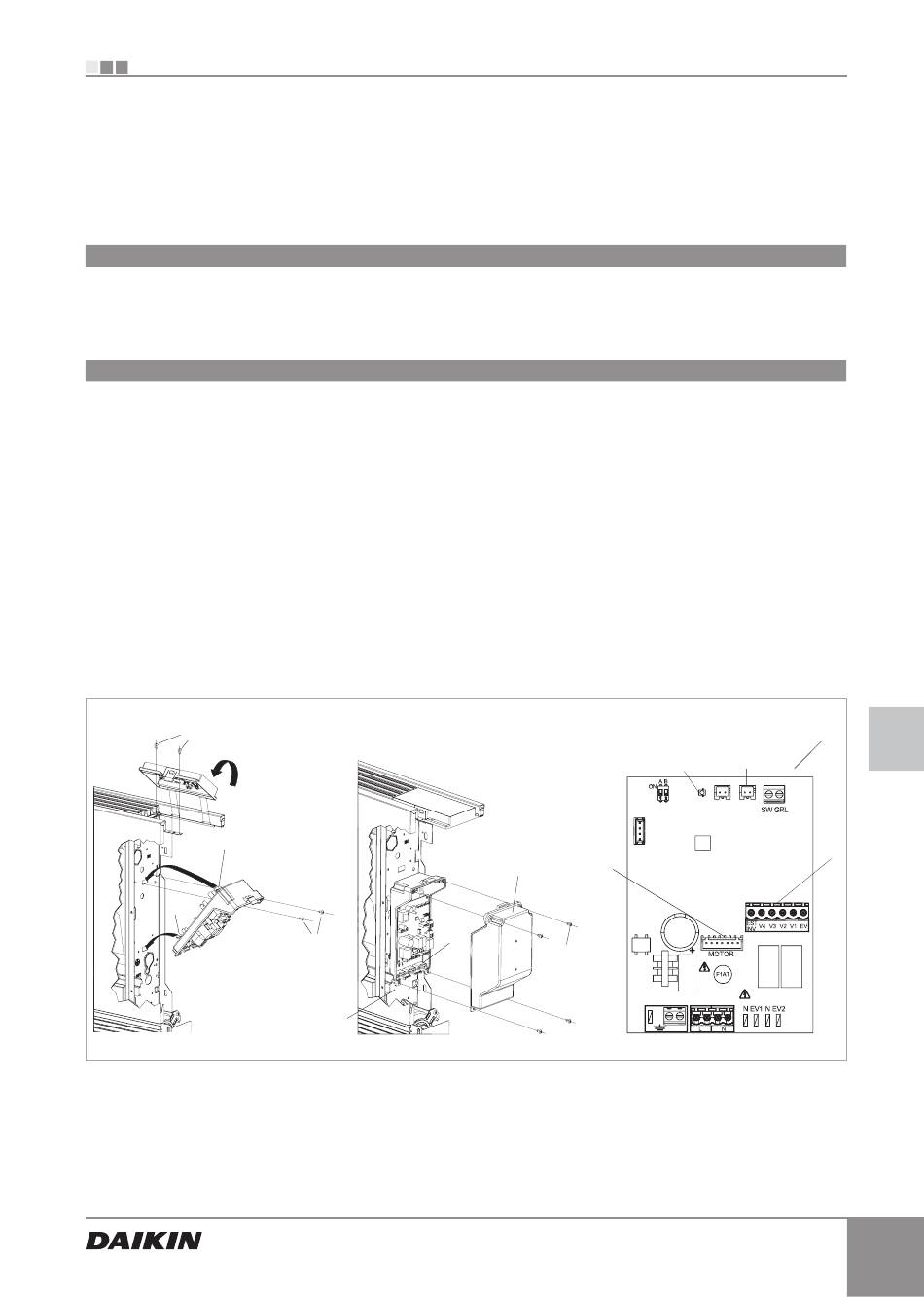

Montage und Einbau der Gebläsesteuerung für die Fernsteuerung
8.1
Diese Karte, die in das Gerät eingebaut wird, ermöglicht
die Regelung des Motors mit festen Drehzahlen; sie kann
mit Schalttafeln mit Thermostat und mit allen auf dem Markt
Montage
8.2
Schieben Sie die Abdeckplatte in ihr Gehäuse im oberen
Teil des Geräts und befestigen Sie sie mit den beiden
Befestigungsschrauben (Bez. A).
So installieren Sie die Anschlussdose:
- Öffnen Sie den Karton (Bez. B);
- den unteren Zahn in das Loch (Bez. C) an der Seite des
Geräts einrasten;
- den oberen Teil des Kartons an der Seite einhaken (Bez.
D);
- mit den beiden Befestigungsschrauben
befestigen;
- das Erdungskabel mit den Befestigungsschrauben an
das Gehäuse des Geräts (Bez. M) anschließen (die
Mindestkraft für das Anziehen der Schrauben muss
etwa 2N betragen);
- An den beiden Klemmen des Blocks SW GRL (Bez.
L) befindet sich eine Brücke, die als Alarm verwendet
werden kann (offen = Alarm).
A
D
C
EKPCB4S
(Bez. E)
G
E
M
erhältlichen Schalttafeln kombiniert werden.
Sie verfügt über einen 230-V-Ausgang zur Steuerung des
Sommer- und Wintermagnetventils.
- Bei anderen Versionen entfernen Sie die Brücke
und verbinden Sie die beiden Klemmen, die vom
Sicherheitsmikroschalter* des Grills ausgehen;
- Verbinden Sie den schnellen Stecker des MOTORS mit
dem anderen auf der Platine (siehe I);
- Schließen Sie die Elektrik an, ordnen Sie die Kabel
und befestigen Sie sie mit den drei mitgelieferten
Klammern (Bez. G);
- Schließen Sie das Gehäuse mit den 4 Schrauben
(Bez. H);
- das Typenschild an der Seite des Geräts wieder
anbringen;
- die oberen Schrauben der Abdeckplatte anziehen;
- Setzen Sie die Schraubenkopfabdeckungen in ihr
Gehäuse auf der Abdeckplatte ein;
* Für Versionen mit hydraulischen Anschlüssen auf der
rechten Seite, siehe den entsprechenden Abschnitt
DATA I/O
I
B
N276660C
H
L
A B
LED
H4 H2
C
DE
