Daikin Altherma EKRTCTRL1 Installationshandbuch Seite 10

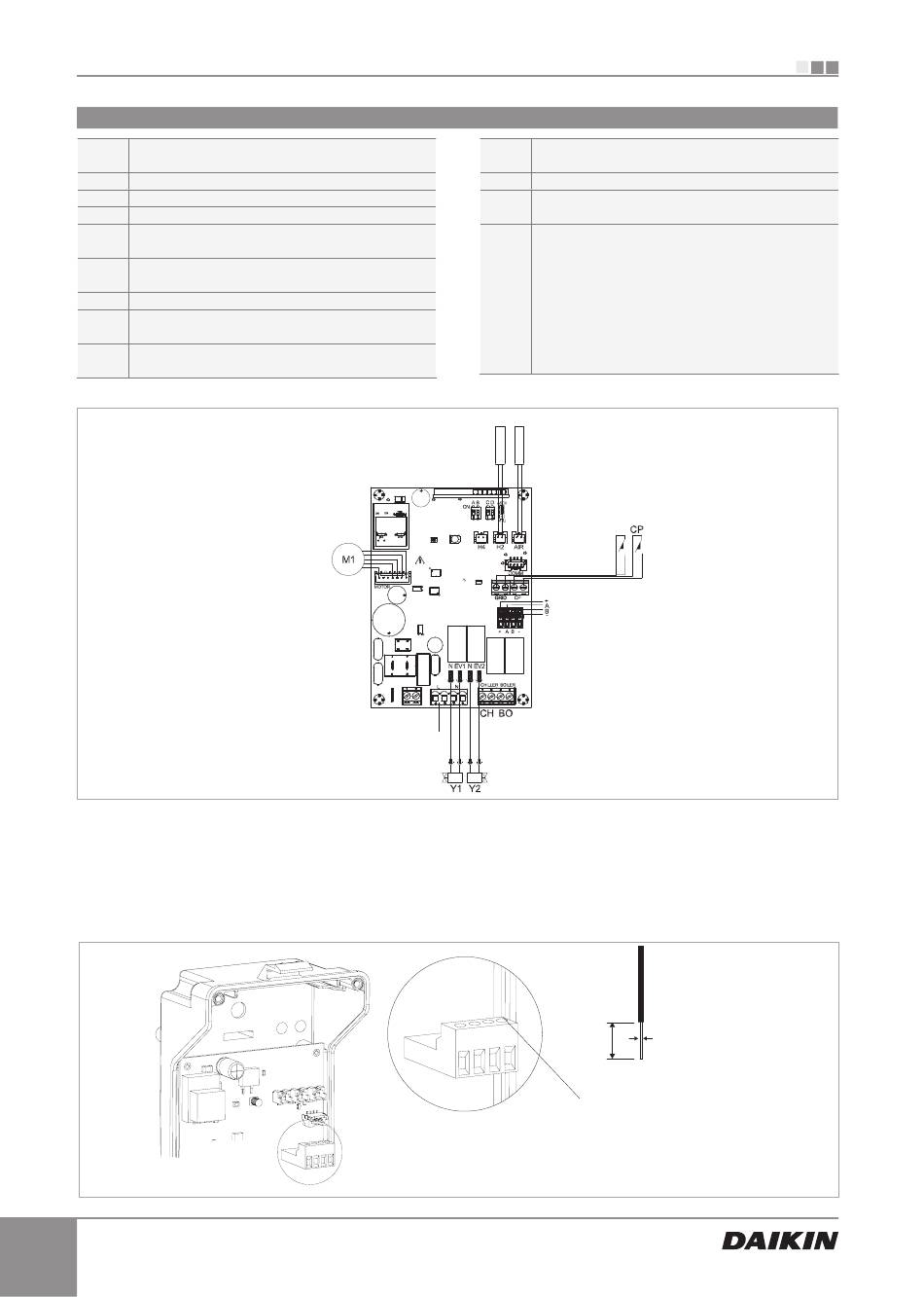

3.3 Anschlüsse EKWHCTRL0
Serieller Anschluss
-AB+
EKWHCTRL1 (die Polarität AB beachten)
H2**
Sonde Warmwassertemperatur (10 kΩ)
M1
Lüftermotor DC Inverter
S1 Sicherheitsmikroschalter Gitter
Elektroventil Warmwasser (Ausgangspannung
Y1
230V/ 50Hz 1A)
bewegliche Klappe
Y2
(Ausgangspannung 230V/ 50Hz 1A)
L-N Stromversorgungsanschluss 230V/50Hz
Ausgang
BO
(Trockenkontakt max. 1A)
Ausgang Freischaltung Kühler (Trockenkontakt
CH
max. 1A)
EKWHCTRL0
Die 4 Federklemmen (Bez. A) für den Anschluss der
wandmontierten Steuerung EKWHCTRL1 sind für steife
oder flexible Kabel mit Querschnitt von 0,2 bis 1 mm²
geeignet (0,75 mm², wenn 2 Leiter an der gleichen
Klemme verbunden werden), während, wenn diese einen
Kabelschuh mit Klemmbund aus Kunststoff besitzen, der
10
für Wandfernsteuerung
Freischaltung Heizkessel
CP
in dieser Ausführung nicht verwendet
AIR
Optionale Luftsonde (*)
Statt der
*
EKWHCTRL1 zu verbinden
**
Wenn nach der Spannungszufuhr die Platine
die Sonde erfasst, erfolgt der Start unter
normalen Bedingungen mit Funktionen der
Mindesttemperatur des Wassers im Heizbetrieb
(30 °C) und Höchsttemperatur im Kühlbetrieb
(20 °C).
Die Platine sieht auch den Betrieb ohne Sonde
vor, wobei die Mindest- und Höchstgrenzwerte
ignoriert werden.
H2 AIR
N540022B
L-N
maximale Querschnitt 0,75 mm² beträgt.
8 cm abmanteln, danach, wenn das Kabel steif ist, kann
es bequem eingeführt werden, während bei flexiblem
Kabel die Verwendung einer Spitzzange vorzuziehen ist;
Die Kabel ganz einschieben und die korrekte Befestigung
prüfen, indem man leicht an ihnen zieht.
8mm
Um die Kabel abzutrennen, mit
einem Schraubenzieher auf den
entsprechenden weißen Zahn drücken
(Bez. A) und den Leiter herausziehen
Luftsonde der Wandsteuerung
S1
2
0.2-1mm
A
U I S
