Daikin Altherma EKRTCTRL1 Installationshandbuch Seite 14

5.1 Montage und Anschlüsse des Bedienfelds auf der Maschine EKRTCTRL2
Die Steuerung auf der Maschine ist ein Bedienfeld mit 8
kapazitiven Tasten und bernsteinfarbenem Display, das die
Funktion AUTO aufweist (stufenweise Einstellung der Ventilation).
Das Thermostat EKRTCTRL2 ist von 5 bis 40 °C regulierbar,
verfügt über Wahlschalter Sommer/Winter und über die
Wassertemperatursonde (10 kΩ), die in der Fühlerhülse
auf dem Register des Geräts positioniert ist, können die
Funktionen der Mindestwerts im Heizbetrieb (30°C) und des
Höchstwerts im Kühlbetrieb (20°C) verwaltet werden. Es ist

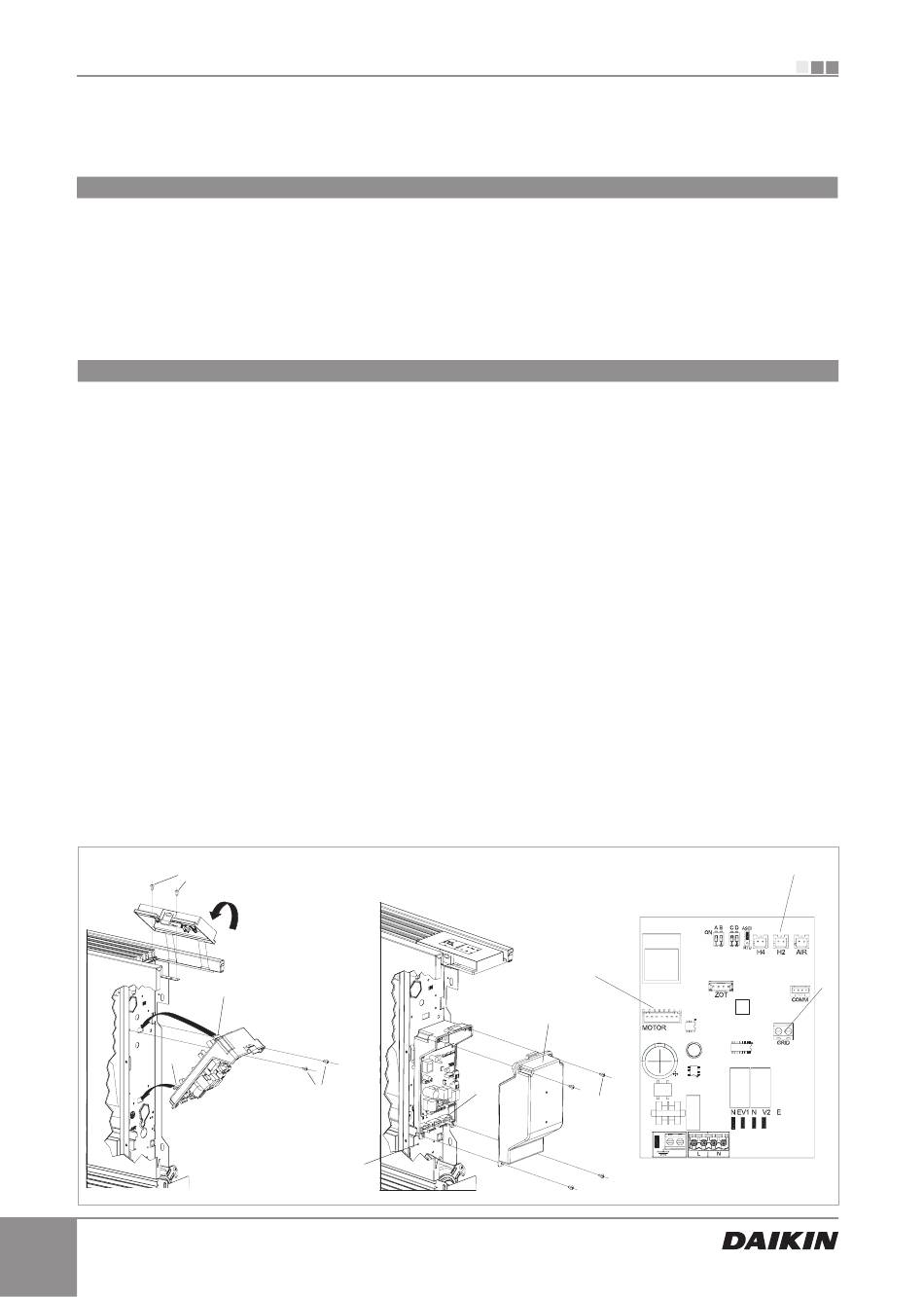

5.2 Montage
Das Steuerpaneel in seine Aufnahme im oberen Teil des
Geräts einsetzen und mit den zwei Schrauben aus der
Ausstattung befestigen (Bez. A).
Um den Anschlusskasten zu installieren:
- Den Kasten öffnen (Bez.B);
- den unteren Zahn in den entsprechenden Schlitz
(Bez. C) am Seitenteil des Geräts einrasten lassen;
- den oberen Teil des Kastens an der Seite einklinken
(Bez.D);
- mit den beiden Schrauben aus der Ausstattung
(Bez.E) befestigen;
- das Erdungskabel (Bez. M) an die Struktur des Geräts
unter Verwendung der mitgelieferten Schrauben
befestigen (die Mindestkraft, die für das Anschrauben
ausgeübt werden muss, beträgt ungefähr 2N);
- den Schnellverbinder des Motors (MOTOR) an
denjenigen auf der Platine verbinden (Bez. I) *;
- an den 2 Enden der Klemme GRID (Bez. L) ist eine
Brücke vorhanden, die die Funktionstüchtigkeit der
Einbauausführungen
gewährleistet.
Für die Einbauausführungen, die in der Schalung
montiert sind, die Anweisungen zur Verbindung des
Mikroschalters in den Anleitungen der Verkleidung
befolgen.
Für alle anderen Ausführungen die Brücke entfernen
und die beiden
Sicherheitsmikro Gitter kommen, verbinden*;
A
C
14
EKRTCTRL2
FWXM ohne Mikroschalter
Abschlussstecker, die
D
E
M
für die Installation auf der Maschine geeignet und verfügt über
einen Ausgang mit 230 V für die Kontrolle eines Elektroventils.
Es ist außerdem in der Lage, dank eines zusätzlichen,
auf der Platine montierten Relais, die Ausführungen mit 4
Rohren, einen eventuellen Ausgang für Widerstand oder den
Aktuator Full flat für abnehmbare Gitter zu verwalten.
Die Platine sieht auch den Betrieb ohne Sonde H2 vor,
wobei die Grenzwerte zur Stillsetzung des Ventilators
ignoriert werden.
- den Steckverbinder der Wassersonde (Bez. F) auf
dem Gerät anschließen.
Die Wassertemperatursonde
Temperatur im Inneren der Register und bestimmt
den Start des Ventilators gemäß voreingestellten
Parametern (Funktionen des Mindestwerts im Winter
und Höchstwerts im Sommer).**
Prüfen, dass sie korrekt in der Fühlerhülse auf dem
Register eingesetzt ist.
- Die elektrischen
Verkabelungen anordnen, die Kabel mit Hilfe der 3
Bügel in der Ausstattung (Bez. G) befestigen;
- den Kasten schließen und die 4 Schrauben befestigen
(Bez. H);
- die Verkleidung des Geräts erneut montieren;
- die obere Schraube auf dem Bedienfeld anschrauben;
- die Abdeckkappe in die entsprechende Aufnahme auf
dem Bedienfeld positionieren;
*ANM.: Nehmen Sie für Ausführungen mit rechten
Hydraulikanschlüssen
Abschnitt.
** Wenn nach der Spannungszufuhr die Platine die Sonde
H2 erfasst, erfolgt der Start unter normalen Bedingungen
mit Funktionen von Mindest- und Höchstwerten.
Die Platine sieht auch den Betrieb ohne Sonde H2 vor,
vom
wobei die Grenzwerte zur Stillsetzung des Ventilators
ignoriert werden.
B
G
kontrolliert
Anschlüsse ausführen,
Bezug auf den
I
H
U I S
die
die
bezüglichen
F
L
