4.4 Anschlüsse EKWHCTRL1
Die RS485-Leitung der Wandfernsteuerung an ein oder mehr
(bis zu maximal 30) Geräte, die eine elektronische Steuerung
für die Fernkommunikation EKWHCTRL0 besitzen, mittels
bipolarem Kabel, das für den seriellen Anschluss RS485
geeignet ist, verbinden und es getrennt von den Stromkabeln
halten.
- Eine Kabelführungen so erstellen, dass die Länge der
Abzweigungen auf ein Mindestmaß reduziert ist;
- die Leitung mit dem Widerstand von 120 Ω in der
Ausstattung vervollständigen;

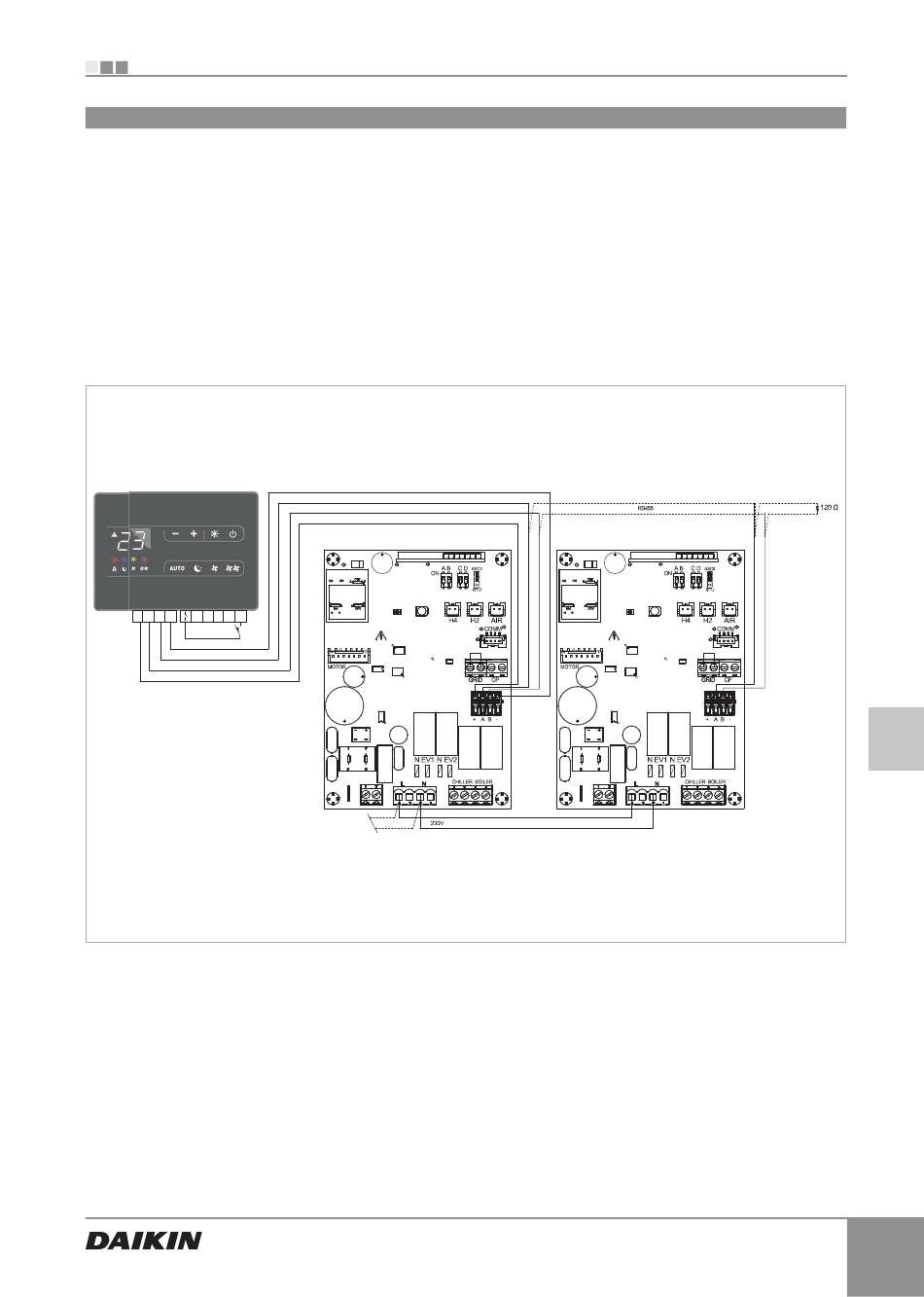

+ A B - A A B B -
CP
- keine "Sternverbindungen" ausführen;
- der Anschluss mit dem RS485-Kabel ist polarisiert,
die Angaben
Peripheriegerät
vorzugsweise ein abgeschirmtes bipolares Kabel mit
Querschnitt von mindestens 0,35 mm
- die Leistungsklemmen + und - des wandmontierten
Endgeräts , Spannung 5 V DC, an eine der Platinen
EKWHCTRL0 unter Beachtung der Polarität verbinden.
N540022B
L
N
"A" und "B" auf jedem verbundenen
beachten (für den
verwenden);
2
N540022B
Anschluss
