5.3

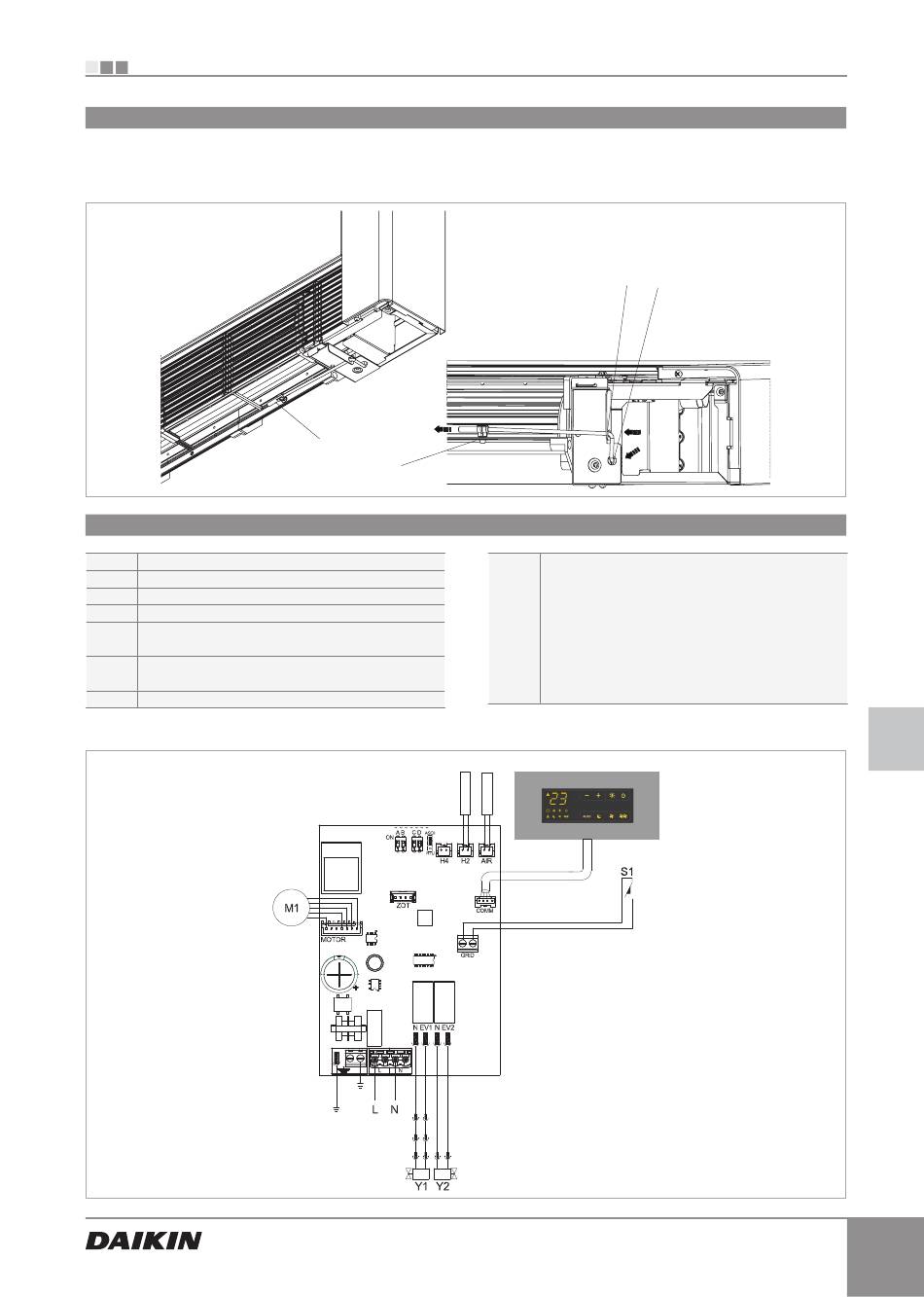

Montage der Lufttemperantursonde

Um die Temperatursonde zu positionieren (Bez. A):
-
Die Sonde durch die Öffnung des Seitenteils durchführen (Bez. B);
5.4

Verbindungen EKRTCTRL2

H2*
Wassertemperatursonde (10 kΩ)
AIR
Lufttemperatursonde (10 kΩ)
M1
Lüftermotor DC Inverter
S1
Sicherheitsmikroschalter Gitter
Elektroventil Wasser (Ausgangspannung 230V/
Y1
50Hz 1A)
Anschluss bewegliche Klappe.
Y2
Ausgangspannung 230V/ 50Hz 1A
L-N
Stromversorgungsanschluss 230V/50Hz
EKRTCTRL2
-
-
A
D
*
H2 AIR
N276620D
die Sonde in die untere Öffnung einführen (Bez. C);
die Sonde am entsprechenden Haken befestigen (Bez. D).
C
B
Wenn nach der Spannungszufuhr die Platine
die Sonde erfasst, erfolgt der Start unter
normalen Bedingungen mit Funktionen der
Mindesttemperatur des Wassers im Heizbetrieb
(30 °C) und Höchsttemperatur im Kühlbetrieb
(20 °C).
Die Platine sieht auch den Betrieb ohne Sonde
vor, wobei die Mindest- und Höchstgrenzwerte
ignoriert werden.
DISPLAY N594823F
DE
15
