5
Verkabeln Sie den Lautsprecher gemäß nachfolgenden Informationen.
5.1
[A]
[B]
[C]
[D]
[E]
[F]
[G]
Seite 26 von 42

Verkabelung

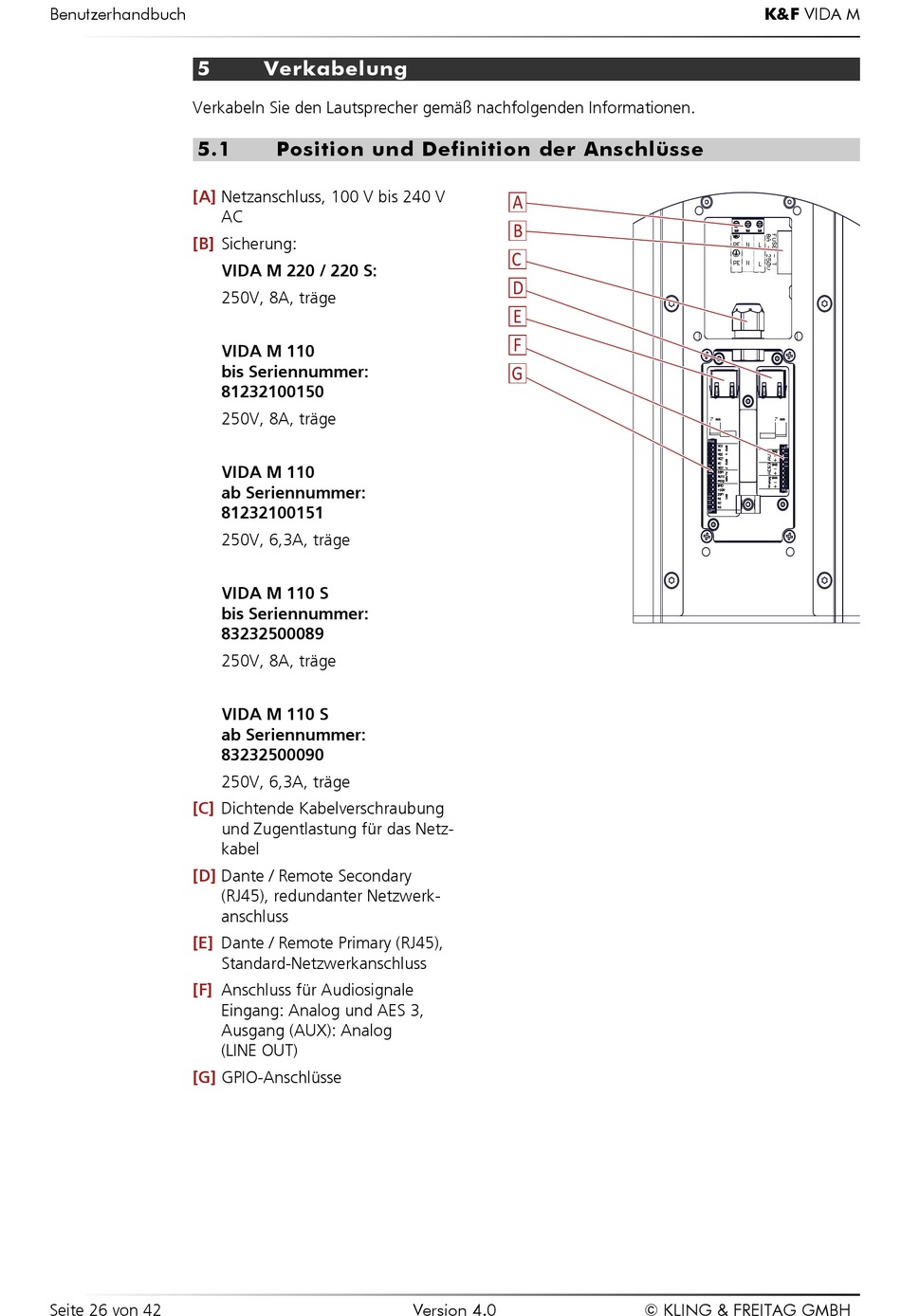

Position und Definition der Anschlüsse
Netzanschluss, 100 V bis 240 V
AC
Sicherung:
VIDA M 220 / 220 S:
250V, 8A, träge
VIDA M 110
bis Seriennummer:
81232100150
250V, 8A, träge
VIDA M 110
ab Seriennummer:
81232100151
250V, 6,3A, träge
VIDA M 110 S
bis Seriennummer:
83232500089
250V, 8A, träge
VIDA M 110 S
ab Seriennummer:
83232500090
250V, 6,3A, träge
Dichtende Kabelverschraubung
und Zugentlastung für das Netz-
kabel
Dante / Remote Secondary
(RJ45), redundanter Netzwerk-
anschluss
Dante / Remote Primary (RJ45),
Standard-Netzwerkanschluss
Anschluss für Audiosignale
Eingang: Analog und AES 3,
Ausgang (AUX): Analog
(LINE OUT)
GPIO-Anschlüsse
