- Seite 1 DE | VERSION 2.1 | 10.03.2021 BENUTZERHANDBUCH K&F CA 106 PRO...
-
Seite 3: Inhaltsverzeichnis
Benutzerhandbuch K&F CA 106 PRO Inhaltsverzeichnis Kapitel / Abschnitt Seite Einleitung 1.1 Symbole in diesem Benutzerhandbuch 1.2 Informationen über dieses Benutzerhandbuch 1.3 Geltungsumfang Bestimmungsgemäßer Gebrauch Sicherheitshinweise 3.1 Hinweise zum stehenden Betrieb 3.2 Hörschäden vorbeugen 3.3 Schutz der Lautsprecher, Betriebssicherheit Produktbeschreibung 4.1 Zubehör... - Seite 4 Benutzerhandbuch K&F CA 106 PRO Seite 4 von 26 Version 2.1 ©KLING & FREITAG GMBH...
-
Seite 5: Einleitung
Anleitungen des Zubehörs, insbesondere von Montagezubehör als Bestandteil dieser Anlei- tung mit. Sofern der CA 106 PRO Lautsprecher in Verbindung mit Zubehör verwendet wird, das den hier genannten Gebrauch einschränkt, gelten die Einschränkungen des Zubehörs. © KLING & FREITAG GMBH Version 2.1... -
Seite 6: Bestimmungsgemäßer Gebrauch
Personal, für die Planung und Verantwortung müssen Fachkräfte eingesetzt werden. K&F CA 106 PRO Lautsprecher dürfen nur von ausgebildetem Personal aufgehängt werden. Sie finden Sicherheitshinweise und die Handlungsanweisungen zu den unterschiedlichen Ins- tallationsmöglichkeiten und weitere Informationen in den Handbüchern des entsprechenden Zubehörs. -
Seite 7: Schutz Der Lautsprecher, Betriebssicherheit
Benutzerhandbuch K&F CA 106 PRO Schutz der Lautsprecher, Betriebssicherheit Betreiben Sie den CA 106 PRO Lautsprecher an einer linearen Endstufe, so muss diese über HINWEIS folgende Leistungsmerkmale verfügen: • maximale Nennleistung von 400W@16 Ohm • integrierter Clipping Limiter • integrierter oder vorgeschalteten Subsonic Filter (ca. 30 Hz, mind. 12 dB / Okt.) Für bestmögliche Betriebssicherheit und maximale Performance der K&F CA 106 PRO Lautspre-... -
Seite 8: Produktbeschreibung

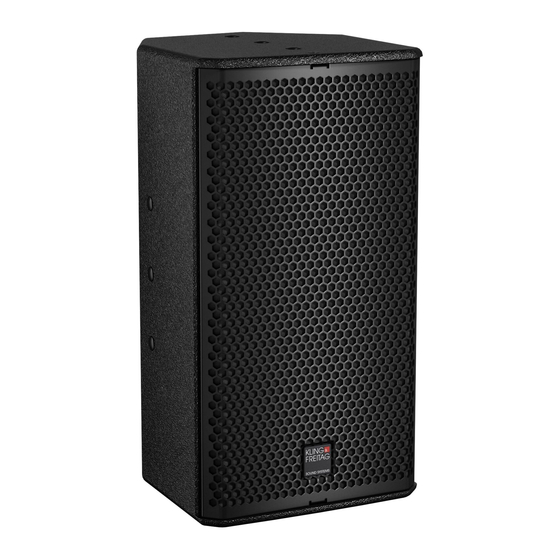

CA 106 PRO 10.03.2021 03/10/21 Produktbeschreibung Die CA 106 PRO ist ein sehr kompakter 2-Wege fullrange Lautsprecher. Sie eignet sich für jegliche Nahfeldanwendungen bis hin zu mittleren Beschallungsentfernun- gen. Durch das drehbare 90° x 60° Horn bietet sich die auch für den Einsatz als Monitor CA 106 PRO oder als under-balcony System an. -
Seite 9: Zubehör
K&F CA 106 PRO U-Schwenkbügel: Decken- oder Trussaufhängung oder mit optionaler Stativ- hülse Anwendung auf Stativ. K&F CA 106 Clusterblech: Anordnung zweier CA 106 PRO in einem optimalen, mess- und hörtechnisch ermittelten Winkel. Hängende Montage oder mit optionalen Stativadapter An- wendung auf Stativ. -
Seite 10: Ergänzendes Zubehör
Benutzerhandbuch K&F CA 106 PRO CA 106 PRO 10.03.2021 03/10/21 4.1.1 Ergänzendes Zubehör Weitere Befestigungsmöglichkeiten bietet das optionale Zubehör: TV-Zapfen 20 mm Farbe: schwarz Super-Klemme für Rohre oder Platten von 13 - 50 mm, belastbar bis 15 kg, mit M10 Gewindestift zur Montage mit Monatage- oder Schwenkbü-... -
Seite 11: Lieferumfang
Im Auslieferungszustand mit Verschlussstopfen versehen. Anschlussfeld mit 2 x Speakonbuchsen Schalter zur Auswahl der Lautsprecherbelegung (1+/1- oder 2+/2-) 2 x M6 Befestigungsgewinde für optionalen K&F CA 106 PRO Wandhalter © KLING & FREITAG GMBH Version 2.1 Seite 11 von 25... -
Seite 12: Technische Daten
Benutzerhandbuch K&F CA 106 PRO CA 106 PRO 10.03.2021 03/10/21 Technische Daten Technische Daten Prinzip Passives 2-Weg-Bassreflexsystem K&F PLM+ Serie, K&F D-Serie Lab.gruppen IPD 2400 Betrieb mit K&F SystemRack, K&F TOPAS Passiv an linearen Endstufen Übertragungsbereich -10 dB 65 Hz – 22 kHz Übertragungsbereich ±3 dB... -
Seite 13: Abmessungen
Benutzerhandbuch K&F CA 106 PRO Abmessungen 195 mm 206.6 mm [7.677 inch] [8.132 inch] 10° 47.5° 25° Eine detaillierte Zeichnung mit Bemaßungen der einzelnen Elemente finden Sie auf unserer Webseite unter http://www.kling-freitag.de. © KLING & FREITAG GMBH Version 2.1 Seite 13 von 25... -
Seite 14: Abstrahlcharekteristik
10.03.2021 03/10/21 Abstrahlcharekteristik Der CA 106 PRO Lautsprecher hat ein Abstrahlverhalten von 90° x 60° Durch Drehen des Hochtonhorns kann bei Bedarf das vertikale mit dem horizontalem Abstrahl- verhalten getauscht werden. Anhand unten angeführter Tabelle können Sie erkennen, wie Ihr Horn in einem aufrecht ge- stellten Lautsprecher abstrahlt: 1. - Seite 15 Benutzerhandbuch K&F CA 106 PRO 4. Lösen Sie die vier Hornbefesti- gungsschrauben und drehen Sie das Horn um 90°. Falls Sie das Hochtonhorn des Öfteren drehen, achten Sie darauf, das Horn nicht immer in die HINWEIS selbe Richtung zu drehen, da sich die Anschlusskabel des Hochtöners soweit verdrillen können, dass sie sich von den Kontakten zum Hochtöner lösen.
-
Seite 16: Messdiagramme
Benutzerhandbuch K&F CA 106 PRO CA 106 PRO 10.03.2021 03/10/21 Messdiagramme Horizontale Abstrahlung 180° 150° 120° 90° 60° Attenuation (dB) 30° < 3 0° 3 - 6 -30° 6 - 9 -60° 9 - 12 -90° 12 - 15 -120°... -
Seite 17: Frequenzgang 'On Axis
Benutzerhandbuch K&F CA 106 PRO Frequenzgang ‚ON AXIS‘ passiver Frequenzgang Impedanz 1000 10000 20000 Frequenz (Hz) Frequenzabhängiger_Abstrahlwinkel Horizontal Vertikal 1000 10000 20000 Frequenz (Hz) Directivity 1000 10000 20000 Frequenz (Hz) © KLING & FREITAG GMBH Version 2.1 Seite 17 von 25... -
Seite 18: Verkabelung
CA 106 PRO 10.03.2021 03/10/21 Verkabelung • Bevor Sie Ihren K&F CA 106 PRO Lautsprecher verkabeln, schalten Sie sämtliche Geräte aus HINWEIS und drehen Sie alle Regler zu. • Verwenden Sie ausschließlich hochwertige Lautsprecherkabel mit einem ausreichend gro- ßen Kabelquerschnitt. Der benötigte Kabelquerschnitt ist abhängig von der Länge der Lautsprecherkabel. -
Seite 19: Pinbelegung Der Speakon-Anschlüsse
Schalten Sie sämtliche Geräte aus und drehen Sie die Lautstärke am Mischpult und an den HINWEIS Endverstärkern herab. • Verkabeln Sie Ihre K&F CA 106 PRO Systeme, wie es in diesem Handbuch beschrieben wird. • Schalten Sie zuerst das Mischpult, danach andere Geräte zwischen Mischpult und Endver- stärker und zuletzt die Endverstärker ein. -
Seite 20: Kombinierter Betrieb Mit K&F Subwoofern
03/10/21 Kombinierter Betrieb mit K&F Subwoofern Der K&F CA 106 PRO Lautsprecher ist als Hoch-/ Mitteltonsystem konzipiert und entwickelt worden. Für den Betrieb als Main-PA empfehlen wir immer einen zusätzlichen K&F Subwoofer. Als Subwoofer empfehlen wir Produkte aus der K&F NOMOS und der K&F PASSIO SUB Reihe. -
Seite 21: Transport Und Lagerung
Das K&F CA 106 PRO System ist vor kurzzeitigen Feuchtigkeitseinflüssen geschützt. Dennoch muss das Zubehör grundsätzlich trocken gelagert, transportiert und verwendet werden. Das K&F CA 106 PRO System ist nicht dafür ausgelegt, um in korrosiver Umgebung dauerhaft ein- gesetzt zu werden. -
Seite 22: Entsorgung
Benutzerhandbuch K&F CA 106 PRO CA 106 PRO 10.03.2021 03/10/21 Entsorgung Führen Sie die Transportverpackung des Gerätes Ihrem lokalen Wiederverwertungskreislauf 14.1 Deutschland Eine Entsorgung von Elektro-Altgeräten über den Hausmüll ist nicht zulässig. Geben Sie KLING & FREITAG Altgeräte aber auch nicht bei öffentlichen Sammelstellen zur Entsorgung ab! Bei KLING &... -
Seite 23: Alle Weiteren Nationen
Benutzerhandbuch K&F CA 106 PRO 14.3 Alle weiteren Nationen Für die Entsorgung der Altgeräte gemäß den jeweiligen nationalen Bestimmungen in anderen als oben genannten Ländern erkundigen Sie sich bei Ihrem Lieferanten oder den örtlichen Be- hörden. © KLING & FREITAG GMBH Version 2.1... -
Seite 24: Eg-Konformitätserklärung
Benutzerhandbuch K&F CA 106 PRO CA 106 PRO 10.03.2021 03/10/21 EG-Konformitätserklärung Seite 24 von 25 Version 2.1 © KLING & FREITAG GMBH... - Seite 25 Benutzerhandbuch K&F CA 106 PRO © KLING & FREITAG GMBH Version 2.1 Seite 25 von 25...
- Seite 26 THANK CHOOSING K&F. KLING & FREITAG GmbH Junkersstraße 14 · D-30179 Hannover Tel +49 (0)511 969970 www.kling-freitag.de · info@kling-freitag.de...
