Benutzerhandbuch
4
Die VIDA M 220 / 220 S Systeme sind bei Anlieferung in einzelne Module zerlegt und müssen
für die Erstmontage zusammengefügt werden.
Gefahr durch herabstürzende Teile
WARNUNG
Lösen Sie die Einzelmodule der VIDA M 220 / 220 S Lautsprecher nicht mehr voneinander,
nachdem Sie diese einmal für die Erstmontage zusammengefügt, verschraubt und verklebt ha-
ben.
Benötigtes Werkzeug
Innensechskantschlüssel IS4
Innensechskantschlüssel IS2,5
Schnabelzange

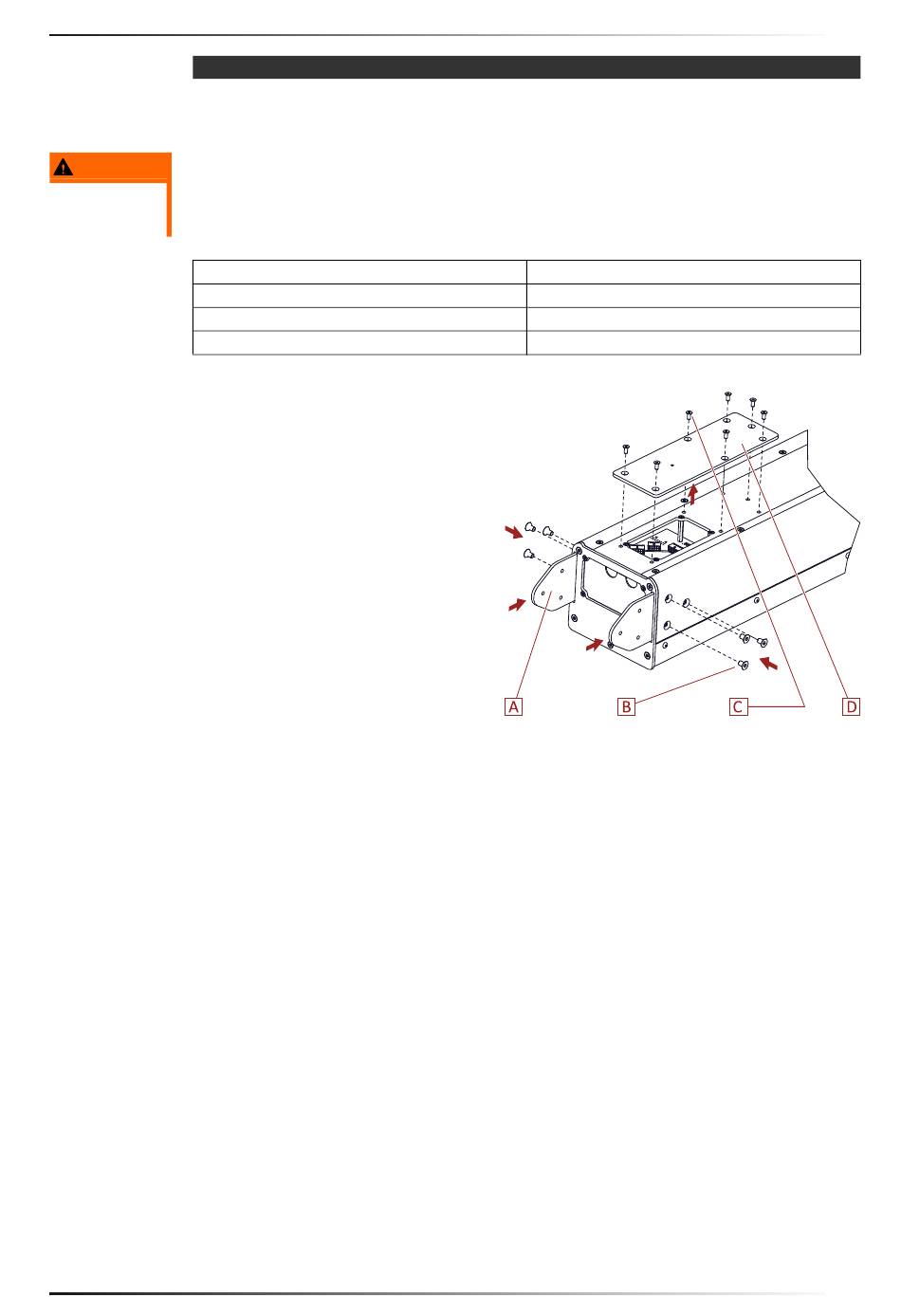

1. Schieben Sie die Verbinder [A]
2. Versehen sie die Gewinde der
3. Schrauben Sie alle M6x10 Senk-
4. Lösen Sie die M4x10 Senk-
© KLING & FREITAG GMBH
Erstmontage der Module für VIDA M 220 / 220 S
zur Hälfte in die Einlässe des Pas-
sivmoduls.
Senkschrauben M6x10 [B] mit
Loctite 2400.
schrauben [B] mit einem Innen-
sechskantschlüssel IS4 ein,
ziehen Sie diese aber noch nicht
fest!
schrauben [C] mit einem Innen-
sechskantschlüssel IS2,5 und
entfernen Sie die Dichtplatte [D].
Benötigtes Montagematerial
Loctite 2400 (Im Lieferumfang enthalten)
Version 4.0
K&F VIDA M
Seite 23 von 42
