- Seite 1 KLING & FREITAG LINE 212-6 / -9 Version 6.1 Benutzerhandbuch Stand: 09.04.2018 Wichtige Informationen, vor Inbetriebnahme lesen! KLING FREITAG GmbH & Junkersstrasse 14 D-30179 Hannover TEL 0 (049) 511- 969 97-0 FAX 0 (049) 511- 67 37 94 www.kling-freitag.de...
- Seite 2 Benutzerhandbuch LINE 212-6 / LINE 212-9 KLING & FREITAG GMBH ©2003 - 2018 Version 6.1, 09.04.2018 Seite 2 von 37...
-
Seite 3: Symbole Im Handbuch
Störungen an dem Produkt oder in der Umgebung führen Wichtig Informationen über dieses Handbuch Benutzerhandbuch LINE 212-6 / -9, Version 6.0, 09.04.2018 © by André Figula, Kling & Freitag GmbH, 1995 - 2018; alle Rechte vorbehalten. Sämtliche Angaben in diesem Handbuch basieren auf den zum Zeitpunkt der Drucklegung verfügbaren Informationen über die Eigenschaften der hier beschriebenen Produkte und... -
Seite 4: Inhaltsverzeichnis
Benutzerhandbuch LINE 212-6 / LINE 212-9 Inhaltsverzeichnis Kapitel / Abschnitt Seite Allgemeine Sicherheitshinweise für Lautsprecher Produktbeschreibungen und Ausstattungsvarianten LINE 212 - 6 LINE 212 - 9 Wichtige Hinweise für die Option ‚Outdoor’ ‚Outdoor Mobile’ ‚Outdoor Installation’ Hinweise für das Aufhängen der Line 212 Systeme Vertikales Aufhängen... - Seite 5 Benutzerhandbuch LINE 212-6 / LINE 212-9 18.1 Deutschland: 18.2 EU, Norwegen, Island und Liechtenstein 18.3 Alle weiteren Nationen 19. EG-Konformitätserklärung 19. Beigefügte Hinweise für Lautsprecher und Montagezubehör KLING & FREITAG GMBH ©2003 - 2018Version 6.0, 09.04.2018 Seite 5 von 37...
-
Seite 6: Allgemeine Sicherheitshinweise Für Lautsprecher
Benutzerhandbuch LINE 212-6 / LINE 212-9 1. Allgemeine Sicherheitshinweise für Lautsprecher Aufstellen der Lautsprecher Um Sach- und Personenschäden vorzubeugen, muss dieses Gerät gemäß dem Kapitel Aufstellungsanweisung für Lautsprecher auf Seite 20, zuverlässig aufgestellt oder an der Wand befestigt werden. Beachten Sie, dass Lautsprecher durch Vibrationen ‚wandern’... -
Seite 7: Folgende Signale Können Die Lautsprecher Beschädigen
Benutzerhandbuch LINE 212-6 / LINE 212-9 Folgende Signale können die Lautsprecher beschädigen − anhaltend hochpegelige Signale mit hoher Frequenz und Dauertöne durch Rück- kopplung. − anhaltend verzerrte Signale mit hohem Pegel. − Geräusche, die entstehen, wenn bei angeschlossenem Lautsprecher ein Gerät der Wichtig Anlage angeschlossen, abgetrennt oder eingeschaltet wird. -

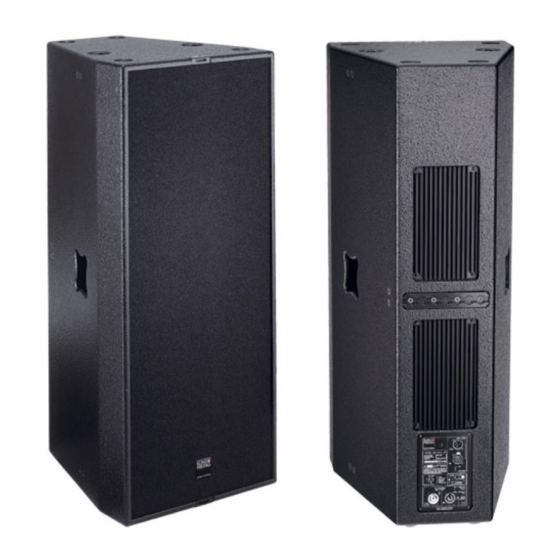

Seite 8: Produktbeschreibungen Und Ausstattungsvarianten
Gleit-/ Stapelfüße und entsprechende Stapelmulden zum Stapeln gleicher Gehäuse, ballwurfsicheres Stahlgitter mit wechselbarer Frontbespannung aus schwarzem Akustik- schaum. Optionale Ausstattungsvarianten: − LINE 212-6 - ‚Outdoor Installation’ / ‚Outdoor Mobile’ Varianten für den Betrieb im Freien (unter Bedachungen). − Sonderfarben in RAL-Farben − LINE 212-6 - SP: Variante mit integrierter Endverstärkertechnologie... -
Seite 9: Wichtige Hinweise Für Die Option 'Outdoor
Benutzerhandbuch LINE 212-6 / LINE 212-9 Wichtige Hinweise für die Option ‚Outdoor’ Lautsprecher mit Option ‚Outdoor Mobile’ und ‚Outdoor Installation’ sind für die Ver- wendung im Freien optimiert. Sie widerstehen den Temperaturschwankungen in den gemäßigten Klimazonen und sind resistent gegen Kondenswasserbildung. -
Seite 10: Hinweise Für Das Aufhängen Der Line 212 Systeme
Benutzerhandbuch LINE 212-6 / LINE 212-9 4. Hinweise für das Aufhängen der Line 212 Systeme Das Aufhängen des Lautsprechers darf nur von geschultem Fachpersonal mit Nachweis ihrer Qualifikation als bewährte ‚Rigger’ durchgeführt werden. Beachten Sie die mitgelieferten Hinweise für Lautsprecher und Montagezu- behör. - Seite 11 Benutzerhandbuch LINE 212-6 / LINE 212-9 Das Line 212 System ist immer an zwei voneinander unabhängigen Seilen, bzw. Ketten aufzuhängen! Zusätzlich sind die Systeme, egal ob einzeln oder miteinander verbunden, immer an der rückseitig befindlichen ‘allsafe JUNGFALK’ Flugschiene zu sichern. Dieses Sicherungsseil darf zum abspannen benutzt werden.
-
Seite 12: Horizontales Aufhängen
Benutzerhandbuch LINE 212-6 / LINE 212-9 4.2 Horizontales Aufhängen Möchten Sie eine Lautsprechereinheit aus mehreren miteinander verbundenen Systemen aufhängen und ausrichten, so sind die einzelnen Lautsprecher vor dem Abspannen an den ‘allsafe JUNGFALK’ Flugschienen miteinander zu verbinden. Beachten Sie dazu nebenstehende Abbildung. Benutzen Sie zum rückwärtigen Warnung Verbinden der Lautsprechersysteme die bei Kling &... - Seite 13 Benutzerhandbuch LINE 212-6 / LINE 212-9 Falsch: − Die oberen Flugpunkte des obersten Lautspre- chers müssen die gesamte Last tragen. Somit wird die zulässige Gesamtbelastbarkeit der obe- ren Punkte überschritten. − Die Lautsprecher sind nicht durch zusätzliche Safeties gesichert. Richtig: −...
-
Seite 14: Verwendung Der 'Allsafe Jungfalk' Flugpunkte
Benutzerhandbuch LINE 212-6 / LINE 212-9 5. Verwendung der ‘allsafe JUNGFALK’ Flugpunkte Zurröse ‘allsafe JUNGFALK’ Flugpunkt Dient dem Anschlagen am ‘allsafe Dient der Aufnahme von speziellen JUNGFALK’ Flugpunkt. Anschlagmitteln. Nehmen Sie die Zurröse in eine ... und drücken Sie die Arretierung Hand... - Seite 15 Benutzerhandbuch LINE 212-6 / LINE 212-9 Führen Sie den Flachkopf des Hal- Lassen Sie die Arretierhilfe los, tebolzens in die Führung des Flug- wenn sich die Zurröse in der Mitte punktes. des Flugpunktes befindet. Achten Sie darauf, dass die Arretierhilfe einrastet.
-
Seite 16: Verwendung Der Rückwärtigen 'Allsafe Jungfalk' Flugschiene
Benutzerhandbuch LINE 212-6 / LINE 212-9 6. Verwendung der rückwärtigen ‘allsafe JUNGFALK’ Flugschiene Die ‘allsafe JUNGFALK’ Flugschiene kann zur Fixierung und Ausrichtung der Lautsprechersysteme verwendet werden. Die ‘allsafe JUNGFALK’ Flugschiene darf an einem Punkt mit maxi- mal 73 kg belastet werden! Beachten Sie unbedingt auch die mitgelieferten Hinweise für Laut-... - Seite 17 Benutzerhandbuch LINE 212-6 / LINE 212-9 Führen Sie den Flachkopf des Lassen Sie die Arretierhilfe los, wenn Haltebolzens in die Führung der sich die Zurröse über den Zungen Flugschiene und schieben Sie die befindet. Achten Sie darauf, dass die Zurröse seitlich in die Flugschiene.
-
Seite 18: Befestigung Eines Double Stud Fittings
Benutzerhandbuch LINE 212-6 / LINE 212-9 6.2 Befestigung eines Double Stud Fittings Double Stud ‘allsafe JUNGFALK’ Flugschiene Dient dem Anschlagen an der Dient der Aufnahme des Double- ‘allsafe JUNGFALK’ Flugschiene. Studs. Warnung Richten Sie den Double Stud wie ... schieben Sie den gedrückten Dou- oben abgebildet aus und drücken... -
Seite 19: Abstrahlverhalten Der Line 212 Systeme
Benutzerhandbuch LINE 212-6 / LINE 212-9 7. Abstrahlverhalten der Line 212 Systeme Die Line 212 kann ‚aufrecht’ oder ‚liegend’ eingesetzt werden. Die Abstrahlcharakteristik des Lautsprechers kann durch das um 90° drehbare Hochtonhorn verschiedenen Anforde- rungen angepasst werden. Anhand unten angeführter Grafik können Sie erkennen, wie Ihr Horn in einem aufrecht gestellten Lautsprecher abstrahlt: Zur Ermittlung des Abstrahlverhaltens Ihres Hochton- Horns, leuchten Sie mit einer Taschenlampe durch die Frontbespannung in Höhe der... -
Seite 20: Aufstellungsanweisung Für Lautsprecher
Benutzerhandbuch LINE 212-6 / LINE 212-9 8. Aufstellungsanweisung für Lautsprecher Stellen Sie die Lautsprecher fest auf. Stellen Sie sicher, dass die Lautsprecher nicht um- oder herabfallen können und dabei Sach- oder Personenschäden herbeiführen. Dazu gehört es auch, übereinander gestellte Lautsprecher mit Zurrgurten zu sichern. Verlegen Sie die Kabel so, dass niemand darüber stolpern kann. -
Seite 21: Aneinander Gestellte Lautsprechersysteme (Clusterbetrieb)
2,35 Pegel -2,95dB Wenn Sie mehrere Line 212-6 mit Hornabstrahlung 65°h x 50°v auf einer Seite anord- nen (Cluster / Array) empfiehlt sich bei der Line-6 eine horizontale Anordnung von 38,5° zueinander (siehe Abb. 2). Bei einem Cluster aus der Kombination Line 212-6 mit Line 212-9 empfehlen wir ei- nen Anordnungswinkel von 45°... -
Seite 22: Auf Sw 215E Gestellte Line 212 Systeme
Benutzerhandbuch LINE 212-6 / LINE 212-9 8.3 Auf SW 215E gestellte LINE 212 Systeme Der Subwoofer SW 215E hat neben den Stapelfußmul- den zum Stapeln gleicher Gehäuse auch Stapelfußmulden für das LINE 212 System. Auf eine hochkant gestellte SW 215E lässt sich ein Line 212 System schnell und sicher positionieren. -
Seite 23: Betrieb Mit K&F Systemcontroller
Benutzerhandbuch LINE 212-6 / LINE 212-9 9. Betrieb mit K&F Systemcontroller Für eine optimale Performance und eine höchst mögliche Betriebssicherheit empfehlen wir den Einsatz eines K&F Systemcontrollers. Anleitungen zur Benutzung, Anschlussdiagramme und ausführliche Be- schreibungen der aktuellen Controllermodelle ‚CD 24’ und ‚CD 44’ und des C2 finden Sie in entspre- chenden Benutzerhandbüchern. -
Seite 24: Anschluss Der Speakon Stecker An Das Anschlussterminal
Benutzerhandbuch LINE 212-6 / LINE 212-9 10.1 Anschluss der Speakon Stecker an das Anschlussterminal 10.2 Vermeidung von Brummschleifen 10.2.1 Was ist eine Brummschleife? Jede Komponente einer PA oder Hifi-Anlage hat ihren eigenen 0V-Bezugspunkt (Masse). Dieser ist häufig verbunden mit deren Schutzleitern (Erde / Ground). Werden nun zwei oder mehr Geräte über NF-Kabel miteinander verbunden, so kann es sein, dass es einerseits eine Masseverbindung über die Erde des Netzka-... -
Seite 25: Inbetriebnahme Des Line 212 Systems
Benutzerhandbuch LINE 212-6 / LINE 212-9 11. Inbetriebnahme des LINE 212 Systems − Schalten Sie sämtliche Geräte aus und drehen Sie alle Regler zu. − Verkabeln Sie Ihr LINE 212 System. − Überprüfen Sie nach erfolgter Verkabelung, ob die angeschlossenen Lautsprecherkanäle gleichphasig arbeiten. -
Seite 26: Sicherungen Und Schutzschaltungen
Benutzerhandbuch LINE 212-6 / LINE 212-9 LF 1 LF 2 LF 2 LF 1 Pinbelegung Speakon NL4 ‚IN’ 1+ 1- 2+ 2- ‚OUT’ Alle parallel zu ‚IN’ 12.2 Sicherungen und Schutzschaltungen Die LINE 212 ist mit Schutzschaltungen, sowohl für den 1,5‘‘ Hochtöner, als auch für die Frequenzweiche versehen, die den Signalfluss bei extremer Überlastung unterbrechen. -
Seite 27: Ausbessern Von Lackschäden / Wechseln Des Frontschaums
Benutzerhandbuch LINE 212-6 / LINE 212-9 13. Ausbessern von Lackschäden / Wechseln des Frontschaums Der von KLING & FREITAG verwendete PU-Strukturlack ist schlagfest und höchst belastbar. Zur Vermei- dung von Lackschäden, z.B. durch mobile Daueranwendungen, empfehlen wir den Einsatz von Schutz- hüllen oder Cases. -
Seite 28: Technische Daten
Benutzerhandbuch LINE 212-6 / LINE 212-9 14. Technische Daten 14.1 LINE 212-6 Lautsprecher Prinzip 2 + 1-Weg Passiv-System mit FLC-Technologie, komplett horngeladen, Bassreflexabstimmung Übertragungsbereich -10 dB 49 Hz - 20 kHz (K&F Controller / Full Range) (65 Hz - 20 kHz ohne K&F Controller) Übertragungsbereich ±3 dB... -
Seite 29: Line 212
Benutzerhandbuch LINE 212-6 / LINE 212-9 14.2 LINE 212-9 Lautsprecher Prinzip 2 + 1-Weg Passiv-System mit FLC-Technologie, komplett horngeladen, Bassreflexabstimmung Übertragungsbereich -10 dB 49 Hz - 20 kHz (K&F Controller / Full Range) (65 Hz - 20 kHz ohne K&F Controller) Übertragungsbereich ±3 dB... -
Seite 30: Messdiagramme
Benutzerhandbuch LINE 212-6 / LINE 212-9 15. Messdiagramme 15.1 LINE 212-6 with K&F C2 Controller (Full Range) Frequenzgang ‚on axis’ without Controller Impedance 31,6 3,16 1000 10000 20000 Frequency (Hz) Frequenzabhängiger Abstrahlwinkel Horizontal Vertical 1000 10000 20000 Frequency (Hz) Q-Index... - Seite 31 Benutzerhandbuch LINE 212-6 / LINE 212-9 Horizontales Abstrahlverhalten 180° 150° 120° 90° Pegelabfall in dB 60° 30° -3-0 0° -6--3 -30° -9--6 -60° -12--9 -90° -15--12 -120° -18--15 -150° - --18 -180° 1 25 f [Hz] Vertikales Abstrahlverhalten 180° 150°...
-
Seite 32: Line 212
Benutzerhandbuch LINE 212-6 / LINE 212-9 15.2 LINE 212-9 with K&F C2 Controller (Full Range) Frequenzgang ‚on axis’ without Controller Impedance 31,6 3,16 1000 10000 20000 Frequency (Hz) Frequenzabhängiger Abstrahlwinkel Horizontal Vertical 1000 10000 20000 Frequency (Hz) Q-Index 1000 10000 20000 Frequency (Hz) KLING &... - Seite 33 Benutzerhandbuch LINE 212-6 / LINE 212-9 Horizontales Abstrahlverhalten 180° 150° 120° 90° Pegelabfall in dB 60° 30° -3-0 0° -6--3 -30° -9--6 -60° -12--9 -90° -15--12 -120° -18--15 -150° -21--18 -180° 1 25 f [Hz] Vertikales Abstrahlverhalten 180° 150° 120°...
-
Seite 34: Abmessungen
Benutzerhandbuch LINE 212-6 / LINE 212-9 16. Abmessungen Flugpunkte allsafe Jungfalk 120030-31 Kunststoff- füße Flugschiene allsafe Jungfalk 71202 429 mm 510 mm 214.6 mm [16.890"] [20.079"] [8.450"] Stapel- mulden 15° 81.6 mm [3.211"] 265.9 mm [10.467"] KLING & FREITAG GMBH ©2003 - 2018 Version 6.1, 09.04.2018... -
Seite 35: Zubehör
Benutzerhandbuch LINE 212-6 / LINE 212-9 17. Zubehör Click & Fly ® Connector 30° Connector 38,5° Connector 45° Quick Release Pin Anwendungsbeispiele Click & Fly ® LINE 212 Zurröse Double Stud Fitting Anschlagkette, verkürzbar (links / rechts) Transportdeckel mit Rollen Weitere Informationen finden Sie unter: www.kling... -
Seite 36: Vorschriften Zur Entsorgung
Benutzerhandbuch LINE 212-6 / LINE 212-9 18. Vorschriften zur Entsorgung 18.1 Deutschland: Eine Entsorgung von Elektro-Altgeräten über den Hausmüll ist nicht zulässig. Geben Sie Kling & Freitag Altgeräte, aber auch nicht bei öffentlichen Sammelstellen zur Ent- sorgung ab! Bei Kling & Freitag Produkten handelt es sich um reine Business-to-Business-Produkte (B2B). Die Entsor- gung von Kling &... -
Seite 37: Eg-Konformitätserklärung
Benutzerhandbuch LINE 212-6 / LINE 212-9 19. EG-Konformitätserklärung für die folgend bezeichneten Erzeugnisse einschließlich der von KLING & FREITAG GmbH angebotenen Modellvarianten, sofern diese nicht nachträglich geändert wurden. Passive Lautsprechersysteme: Passive Lautsprechersysteme: Passive Lautsprechersysteme: Passive Lautsprechersysteme: ACCESS B5 E 90 MK II...
