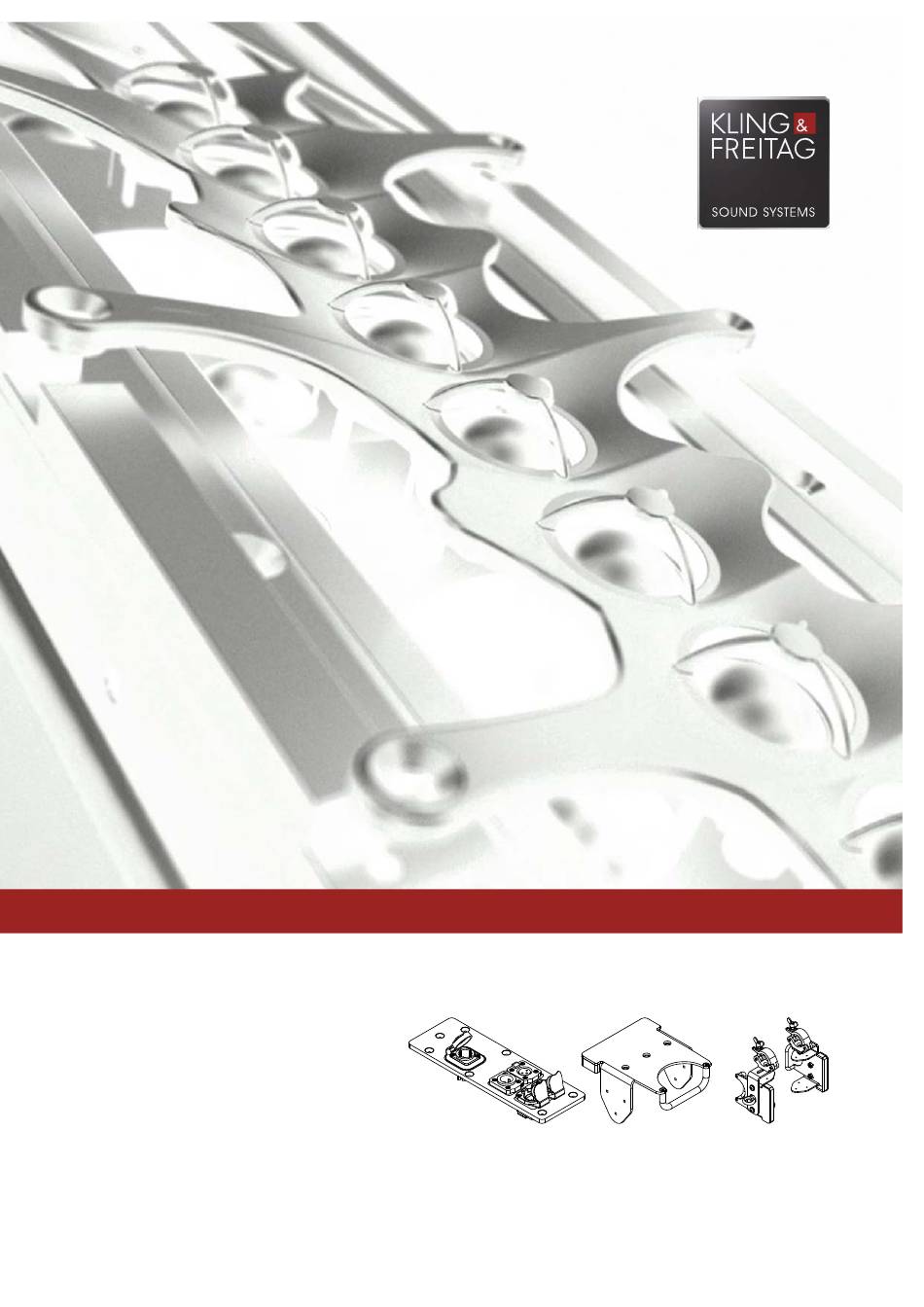

- Seite 1 DE | VERSION 1.0 | 11.05.2021 BENUTZERHANDBUCH K&F VIDA M Zubehör für den mobilen Einsatz...
-
Seite 3: Inhaltsverzeichnis
4.2.2 Vertikales Aufhängen, einsträngig mit Safety 4.2.3 Vertikales Aufhängen, mit TV-Zapfen und Safety 4.3 Stativanwendung mit Stativhülse M10 Montage des Truss Adapter Sets 5.1 Installation der VIDA M mit einem Truss Adapter Set Montage des VIDA M Connector Panel Wartung und Pflege Transport und Lagerung Entsorgung 10 EG-Konformitätserklärung... -
Seite 4: Einleitung
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz Einleitung VIDA M Zubehör für den mobilen Einsatz Symbole in diesem Benutzerhandbuch Dieses Symbol bedeutet eine möglicherweise drohende Gefahr für das Leben und die Gesund- WARNUNG heit von Personen. Das Nichtbeachten dieser Hinweise kann schwere gesundheitliche Auswir- kungen zur Folge haben, bis hin zu lebensgefährlichen Verletzungen. -
Seite 5: Produktbeschreibung
Sie gesondert erwerben müssen. Mit dem VIDA M Truss Adapter Set können Sie einen VIDA M 110 / 110 S oder VIDA M 220 / 220 S Lautsprechers sowohl vertikal als auch horizontal an einer Truss oder an einem Rohr mit einem Durchmesser von ca. -
Seite 6: Vida M Connector Panel
2.1.3 VIDA M Connector Panel Sie können ein VIDA M Connector Panel an einen beliebigen VIDA M Lautsprecher montieren, um ihn mit den gängigen Steckertypen für Spannungsversorgung, sowie für Audio- und Netz- werksignale zu betreiben. Somit lassen sich Steckverbindungen einfach herstellen und lösen, wie es im 'mobilen Einsatz' (z.B. -
Seite 7: Lieferumfang Und Übersicht Der Bauteile
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz Lieferumfang und Übersicht der Bauteile 2.2.1 VIDA M Mounting Adapter 6 x M6x10 Edelstahl-Senk- schraube, Festigkeitsklasse A2- 70 zur dauerhaften Befestigung am Lautsprecher 1 x VIDA M Mounting Adapter- platte 2 x Sicherungsscheibe ‚Locktix®‘... -
Seite 8: Vida M Truss Adapter Set
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz 2.2.2 VIDA M Truss Adapter Set • 2 x VIDA M Mounting Adapter, Lieferumfang je Mounting Adap- ter, siehe Kapitel »Lieferumfang und Übersicht der Bauteile«, Sei- te 7. 2 x Truss Adapterwinkel... -
Seite 9: Abmessungen Und Gewicht
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz Abmessungen und Gewicht 2.3.1 VIDA M Mounting Adapter Gewicht: 1,1 kg 98.9 mm [3.893 inch] 172.3 mm [6.783 inch] © KLING & FREITAG GMBH Version 1.0 Seite 9 von 30... -
Seite 10: Vida M Truss Adapter Set
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz 2.3.2 VIDA M Truss Adapter Set Gewicht: 0,85 kg 83 mm [3.268 inch] 270.3 mm [10.643 inch] 41 mm [1.614 inch] Version 1.0 © KLING & FREITAG GMBH Seite 10 von 30... -
Seite 11: Vida M Connector Panel
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz 2.3.3 VIDA M Connector Panel Gewicht:0,4 kg 6.1 mm [0.240 inch] 31.9 mm 80 mm [1.255 inch] [3.150 inch] © KLING & FREITAG GMBH Version 1.0 Seite 11 von 30... -
Seite 12: Allgemeine Sicherheitshinweise
WARNUNG • Der VIDA M Mounting Adapter ist nicht dafür ausgelegt häufig am Lautsprecher montiert und demontiert zu werden. Belassen Sie das Zubehör nach der Montage daher am Laut- sprecher! Der Vida M Mountig Adapter darf max. 5x während des gesamten Lebenszyklus montiert / demontiert (verschraubt) werden. -
Seite 13: Montage Des Vida M Mounting Adapters
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz Montage des VIDA M Mounting Adapters Benötigtes Werkzeug Benötigtes Montagematerial Drehmomentschlüssel mit Innensechskantan- Loctite 2400 (im Lieferumfang des Lautspre- trieb, Größe IS4 mit Drehmoment-Wert 3 Nm chers enthalten) 1. Versehen sie die Gewinde der Schrauben mit Loctite®... -
Seite 14: Anwendungen Mit Dem Vida M Mounting Adapter
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz Anwendungen mit dem VIDA M Mounting Adapter Sie haben verschiedene Optionen den montierten VIDA M Mounting Adapter zu verwenden: 1. Einseitig montiert: • Vertikales Aufhängen des Lautsprechers • Zweisträngige Aufhängung •... -
Seite 15: Aufhängen Mit Einseitig Montierten Mounting Adapter
Gefahr durch herabstürzende Teile WARNUNG • Sie dürfen maximal einen Lautsprecher des Typen VIDA M 110 / 110 S oder VIDA M 220 / 220 S an einem Mounting Adapter aufhängen. • Sie dürfen einen mit einem einseitig montierten Mounting Adapter aufgehängten Laut- sprecher ausschließlich vertikal betreiben und dürfen Ihn nicht mechanisch vorneigen. -
Seite 16: Vertikales Aufhängen, Zweisträngig
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz 4.2.1 Vertikales Aufhängen, zweisträngig 1. Schrauben Sie die Ringschrau- mit den Sicherungsschei- an den äußeren M10 Ge- winden des Mounting Adapters fest. 2. Hängen Sie den Lautsprecher an den beiden Ringösen zweisträn- gig auf. -
Seite 17: Vertikales Aufhängen, Einsträngig Mit Safety
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz 4.2.2 Vertikales Aufhängen, einsträngig mit Safety 1. Schrauben Sie die Ringschrau- mit den Sicherungsschei- an denm mittleren und einem äußeren M10 Gewinde des Mounting Adapters fest. 2. Hängen Sie den Lautsprecher an der mittleren Ringschraube auf und sichern sie ihn an der äuße-... -
Seite 18: Vertikales Aufhängen, Mit Tv-Zapfen Und Safety
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz 4.2.3 Vertikales Aufhängen, mit TV-Zapfen und Safety 1. Schrauben Sie die Ringschraube mit der Sicherungsscheibe für fest an ein äußeres M10 Gewinde des Mounting Adap- ters [C]. 2. Schrauben Sie den optionalen TV... -
Seite 19: Stativanwendung Mit Stativhülse M10
• Diese Anwendung eignet sich nur für Lautsprecher des Typs VIDA M 110 / 110 S. Die VIDA M 220 / 220 S ist nicht für die Stativanwendung zugelassen, da sie das System überlasten würde. 1. Schrauben Sie die Stativhülse... -
Seite 20: Montage Des Truss Adapter Sets
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz Montage des Truss Adapter Sets Benötigtes Werkzeug Innensechskantschlüssel, Größe IS6 Maulschlüssel mit Schlüsselweite 17 1. Versehen Sie Ihren Lautsprecher mit zwei Mounting Adaptern (siehe Kapitel»Montage des VIDA M Mounting Adapters«, Seite 13). - Seite 21 Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz 6. Für die Befestigung eines Safe- ties können Sie eine Ring- schraube M10 mit einer Sicherungsscheiben für M10 an die mittlere Gewindebohrung des Mounting Adapters schrauben. © KLING & FREITAG GMBH Version 1.0...
-
Seite 22: Installation Der Vida M Mit Einem Truss Adapter Set
K&F VIDA M Zubehör für den mobilen Einsatz Installation der VIDA M mit einem Truss Adapter Set Sie dürfen eine VIDA M mit Hilfe des VIDA M Truss Adapter Sets sowohl horizontal als auch vertikal an einer Truss oder an Rohren mit einem Durchmesser von 48-51mm installieren.. - Seite 23 Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz 1. Heben Sie den Lautsprecher mit der Unterschale des Half- Couplers an das Rohr [C]. Nutzen Sie dazu ein geeignetes Hebemittel oder weitere Perso- nen. 2. Schließen Sie die Oberschale des Half-Couplers [D].
-
Seite 24: Montage Des Vida M Connector Panel
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz Montage des VIDA M Connector Panel Gefahr durch elektrischen Schlag WARNUNG • Die Installation des Connector Panels darf nur durch eine Elektrofachkraft erfolgen. • Nach der Installation des Connector Panels müssen Sie das Gerät gemäß den Anforderun- gen nach VDE 0100 (IEC 60364-1) überprüfen. - Seite 25 Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz 4. Verschließen Sie die Bohrung der Durchführung mit der mitgelie- ferten Durchführungsdichtung. Pressen Sie die Dichtung etwas zusammen, wenn Sie sie in die Bohrung drücken. Achten Sie auf korrekten Sitz. 5. Schrauben Sie mit dem Inbus- schlüssel Größe 2,5 das gelb/...
- Seite 26 Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz 9. Stecken Sie den Stecker für die Audiosignale in die dafür vorge- sehene Buchse. 10. Stecken Sie die Netzwerkkabel in die dafür vorgesehene Buchse. 11. Schrauben Sie das Connector Pa- nel anschließend wieder an den Lautsprecher.
-
Seite 27: Wartung Und Pflege
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz Wartung und Pflege Gefahr durch herabstürzende oder umstürzende Teile WARNUNG 1. Das Lautsprecherzubehör kann mit der Zeit Verschleißerscheinungen aufweisen, z. B. durch mechanische Belastungen, durch Transportschäden, Korrosion oder durch unsach- gemäße Behandlung. -
Seite 28: Eg-Konformitätserklärung
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz EG-Konformitätserklärung 10.1 VIDA M Mounting Adapter Version 1.0 © KLING & FREITAG GMBH Seite 28 von 30... -
Seite 29: Eg-Konformitätserklärung
Benutzerhandbuch K&F VIDA M Zubehör für den mobilen Einsatz EG-Konformitätserklärung 11.1 VIDA M Connector Panel © KLING & FREITAG GMBH Version 1.0 Seite 29 von 30... - Seite 30 KLING & FREITAG GmbH Junkersstrasse 14 · D-30179 Hannover Phone +49 (0)511 969970 www.kling-freitag.de · info@kling-freitag.de...
