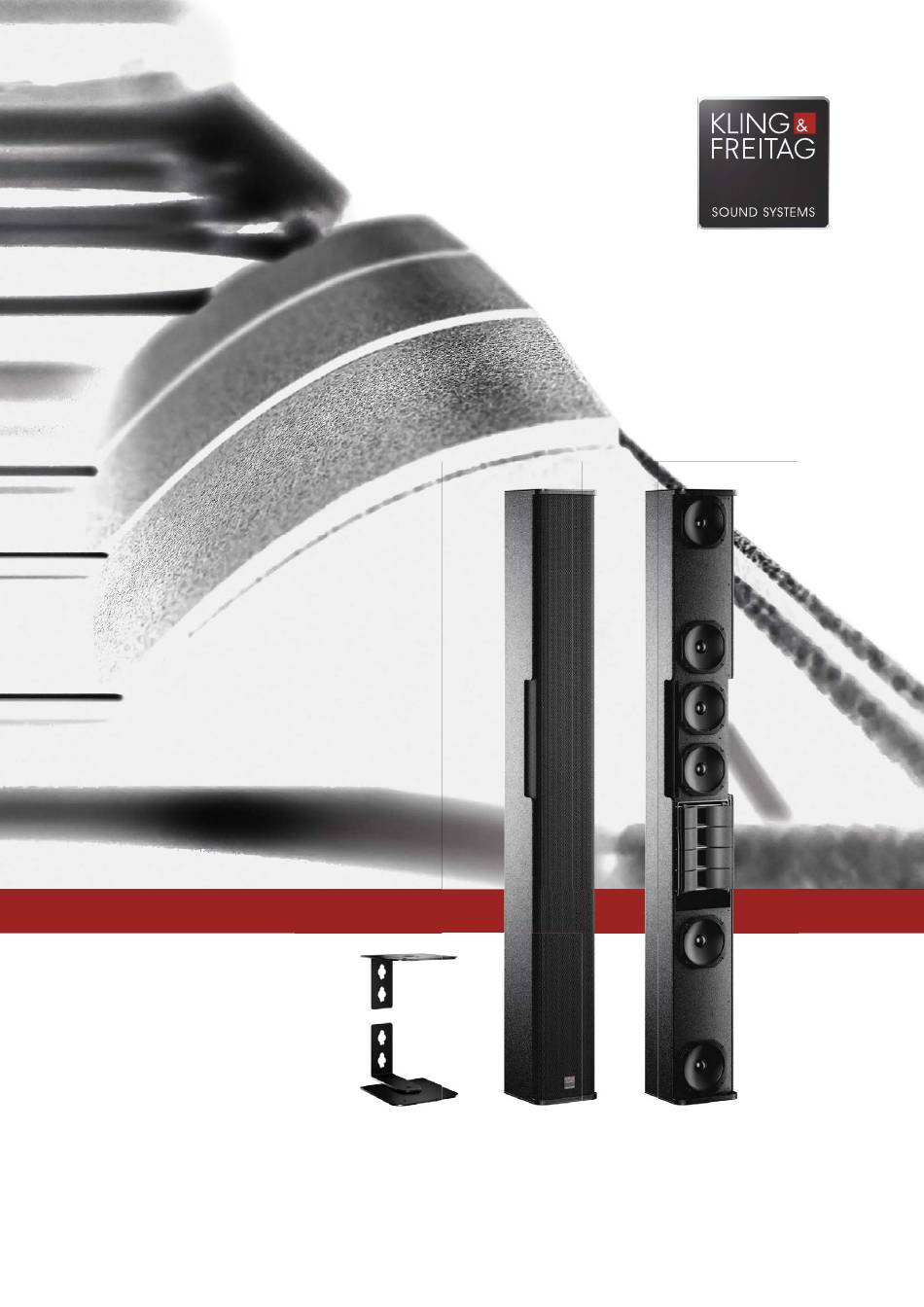

DE | VERSION 1.0 | 11.08.2022
BENUTZERHANDBUCH
K&F PIA M

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KLING & FREITAG PIA M

Inhaltszusammenfassung für KLING & FREITAG PIA M

  • Seite 1 DE | VERSION 1.0 | 11.08.2022 BENUTZERHANDBUCH K&F PIA M...

  • Seite 3: Inhaltsverzeichnis

    5.1 Ändern des vertikalen Abstrahlverhaltens 5.2 Einstellen in den Bassreflex- oder Kardioidbetrieb Montage des Zubehörs 6.1 Montage des PIA M Wandhalters 6.2 Montage des PIA M Truss Adapter Sets 6.3 Montage der Stativhülse 6.4 Montage des TV-Zapfens 6.5 Montage der Ringschraube M10 x 35 Verkabelung 7.1 Pinbelegung der Anschlüsse...
  • Seite 4 Benutzerhandbuch K&F PIA M 12.3 Alle weiteren Nationen 13 EG-Konformitätserklärung Seite 4 von 38 Version 1.0 ©KLING & FREITAG GMBH...

  • Seite 5: Einleitung

    Benutzerhandbuch K&F PIA M Einleitung Symbole in diesem Benutzerhandbuch Dieses Symbol bedeutet eine möglicherweise drohende Gefahr für das Leben und die Gesund- WARNUNG heit von Personen. Das Nichtbeachten dieser Hinweise kann schwere gesundheitliche Auswir- kungen zur Folge haben, bis hin zu lebensgefährlichen Verletzungen.

  • Seite 6: Produktbeschreibung

    Öffnungswinkel betragen 5°, 15° oder 25°. Bestimmungsgemäßer Gebrauch Das Produkt K&F PIA M darf nur an von KLING & FREITAG freigegebenen Systemverstärkern oder Controllern betrieben werden. Das Lautsprechersystem ist nur in Verbindung mit einem je nach Anwendungsfall geeigneten K&F Montagezubehör zu verwenden.

  • Seite 7: Systemvoraussetzungen

    Benutzerhandbuch K&F PIA M Systemvoraussetzungen • K&F Montagezubehör • K&F SystemAmp: • PLM 20k • PLM 12k • PLM 5k • D200 • D120 • • • • • IPX2400 • IPX1200 • IPD2400 • IPD1200 © KLING & FREITAG GMBH Version 1.0...

  • Seite 8: Lieferumfang

    Benutzerhandbuch K&F PIA M PIA M 11.08.2022 08/11/2022 Lieferumfang • 1 x Lautsprecher K&F PIA M • 1 x Benutzerhandbuch Übersicht Bauteile PIA M M10 Bohrung zur Befestigung von Montagezubehör. Oben und unten identisch. Zwei um 180° verdrehbare Ver- schlussdeckel zum Einstellen des Bassreflex- bzw.

  • Seite 9: Abmessungen Der Pia M

    Benutzerhandbuch K&F PIA M Abmessungen der PIA M 79,7 © KLING & FREITAG GMBH Version 1.0 Seite 9 von 38...

  • Seite 10: Abmessungen Mit Pia M Wandhalter

    Benutzerhandbuch K&F PIA M PIA M 11.08.2022 08/11/2022 Abmessungen mit PIA M Wandhalter Version 1.0 © KLING & FREITAG GMBH Seite 10 von 38...

  • Seite 11: Technische Daten

    Benutzerhandbuch K&F PIA M Technische Daten Prinzip Passives 3-Weg System, 1-Weg aktiv entzerrt Betrieb mit K&F PLM+ Serie, K&F D Serie, K&F IPX Serie, IPD Serie 85 Hz - 23 kHz Bassreflex FR Mode 93 Hz - 22 kHz Bassreflex LCut Mode Übertragungsbereich -10 dB...
  • Seite 12 Benutzerhandbuch K&F PIA M PIA M 11.08.2022 08/11/2022 RAL 9005 (schwarz) Farben RAL 9010 (weiß) RAL Sonderfarben auf Anfrage '100 V' mit 50/100/150 VA Optionen Ringkernübertrager; Wandhalter-Set Version 1.0 © KLING & FREITAG GMBH Seite 12 von 38...

  • Seite 13: Messdiagramme

    Benutzerhandbuch K&F PIA M Messdiagramme 2.8.1 Abstrahlverhalten im Bassreflex Modus Bassreflex Modus: Horizontales Abstrahlverhalten 'Narrow' (5° Abdeckung) 180° 150° 120° 90° 60° Attenuation (dB) 30° < 3 0° 3 - 6 -30° 6 - 9 -60° 9 - 12 -90°...
  • Seite 14 Benutzerhandbuch K&F PIA M PIA M 11.08.2022 08/11/2022 Bassreflex Modus: Horizontales Abstrahlverhalten 'Narrow' (15° Abdeckung) 180° 150° 120° 90° 60° Attenuation (dB) 30° < 3 0° 3 - 6 -30° 6 - 9 -60° 9 - 12 -90° 12 - 15 -120°...
  • Seite 15 Benutzerhandbuch K&F PIA M Bassreflex Modus: Horizontales Abstrahlverhalten 'Wide' (25°Abdeckung) 180° 150° 120° 90° 60° Attenuation (dB) 30° < 3 0° 3 - 6 -30° 6 - 9 -60° 9 - 12 -90° 12 - 15 -120° 15 - 18 -150°...

  • Seite 16: Abstrahlverhalten Im Kardioid Modus

    Benutzerhandbuch K&F PIA M PIA M 11.08.2022 08/11/2022 2.8.2 Abstrahlverhalten im Kardioid Modus Kardioid Modus: Horizontales Abstrahlverhalten 'Narrow' (5° Abdeckung) 180° 150° 120° 90° 60° Attenuation (dB) 30° < 3 0° 3 - 6 -30° 6 - 9 -60° 9 - 12 -90°...
  • Seite 17 Benutzerhandbuch K&F PIA M Kardioid Modus: Horizontales Abstrahlverhalten 'Medium' (15° Abdeckung) 180° 150° 120° 90° 60° Attenuation (dB) 30° < 3 0° 3 - 6 -30° 6 - 9 -60° 9 - 12 -90° 12 - 15 -120° 15 - 18 -150°...
  • Seite 18 Benutzerhandbuch K&F PIA M PIA M 11.08.2022 08/11/2022 Kardioid Modus: Horizontales Abstrahlverhalten 'Wide' (25° Abdeckung) 180° 150° 120° 90° 60° Attenuation (dB) 30° < 3 0° 3 - 6 -30° 6 - 9 -60° 9 - 12 -90° 12 - 15 -120°...

  • Seite 19: Frequenzgänge Im Bassreflex Modus

    Benutzerhandbuch K&F PIA M 2.8.3 Frequenzgänge im Bassreflex Modus Bassreflex Modus, Frequenzgang 'on axis' Frequency response FR Frequency response LCut 1000 10000 20000 Frequency (Hz) 2.8.4 Frequenzgänge im Kardioid Modus Kardioid Modus: Frequenzgang 'on axis' Frequency response FR Frequency response LCut...

  • Seite 20: Zubehör, Beschreibung Und Lieferumfang

    2 x Half Coupler, inkl. M12 Fe- derscheibe, U-Scheibe, Mutter und Flügelmutter. • 2 x Distanzstück K&F 'Stativhülse M10 x 30', inkl. Montagematerial zur Verwendung der PIA M auf ei- nem Stativ. Beinhaltet: • 1 x Stativhülse mit M10 x 30 Gewinde. •...
  • Seite 21 Benutzerhandbuch K&F PIA M K&F 'Ringschraube M10 x 35' zum Aufhängen einer PIA M und zur Verwendung als Safty-Öse. Farbe: silber Bei Bestellung nicht vergessen: TIPP Zum Aufhängen einer PIA benötigen Sie zwei Ringschrauben M10 x 35, da Sie den Lautsprecher an einer zweiten Ringschraube sichern müs-...

  • Seite 22: Allgemeine Sicherheitshinweise

    Personal, für die Planung und Verantwortung müssen Fachkräfte eingesetzt werden. K&F PIA M Lautsprecher dürfen nur von ausgebildetem Personal aufgehängt werden. Sie fin- den Sicherheitshinweise und die Handlungsanweisungen zu den unterschiedlichen Installati- onsmöglichkeiten und weitere Informationen in den Handbüchern des entsprechenden Zube- hörs.

  • Seite 23: Vorbereitung Des Lautsprechers

    Benutzerhandbuch K&F PIA M Vorbereitung des Lautsprechers Ändern des vertikalen Abstrahlverhaltens 1. Entfernen Sie den Sperrbolzen am rückwärtigen Raster. 2. Stellen Sie den Hebel auf die gewünschte Position. 3. Sichern Sie die gewünschte Position mit dem Sperrbolzen. 25° 5° 15°...

  • Seite 24: Einstellen In Den Bassreflex- Oder Kardioidbetrieb

    Benutzerhandbuch K&F PIA M PIA M 11.08.2022 08/11/2022 Einstellen in den Bassreflex- oder Kardioidbetrieb Zum Einstellen des Bassreflex- oder Kardioidbetriebs müssen Sie beide rückwärtigen Kardioi- HINWEIS dabdeckungen für die Bassreflex- oder die Kardioidkammer für den entsprechenden Betriebs- modus einstellen. Diese öffnen entweder die Bassreflex- oder die Kardioidkammer.
  • Seite 25 5. Wählen Sie in Ihrem Systemverstärker das PIA-Preset für die gewünschten Betriebsart. Zur Auswahl stehen: Bassreflex Betrieb: Kardioid Betrieb: • PIA M BR FR (Full Range) • PIA M Cardio FR (Full Range) • PIA M BR LCut (Low Cut) •...

  • Seite 26: Montage Des Zubehörs

    Montage des Zubehörs Montage des PIA M Wandhalters Gefahr durch herabstürzende Teile WARNUNG • Die PIA M darf ausschließlich vertikal montiert werden. • Eine Deckenmontage mit dem Wandhalter ist unzulässig. • Berücksichtigen Sie bei der Wandmontage die Tragfähigkeit, Festigkeit und Beschaffenheit von Wänden und Verschalungen.
  • Seite 27 Benutzerhandbuch K&F PIA M 2. Montieren Sie den Boden / De- ckel, der im Lieferumfang des PIA M Wandhalters enthalten ist, wie gezeigt. 3. Schrauben Sie die M10 x 50 Schraube noch nicht ganz fest, sodass der Haltewinkel noch be- wegbar bleibt.

  • Seite 28: Arbeitserleichterung

    Benutzerhandbuch K&F PIA M PIA M 11.08.2022 08/11/2022 5. Setzen Sie vier Ankerpunkte ge- mäß nebenstehender Zeichnung [rote Maße]. Lassen Sie ausrei- chend Platz zwischen Ankerkopf und Wand, so dass Sie den Wandhalter hinter dem Anker- kopf einführen können. Arbeitserleichterung TIPP Nutzen Sie für folgenden Ar-...

  • Seite 29: Montage Des Pia M Truss Adapter Sets

    Benutzerhandbuch K&F PIA M Montage des PIA M Truss Adapter Sets Benötigtes Werkzeug Inbusschlüssel, Größe 6 Stellen Sie die Kardioidabdeckung schon vor der Montage des Truss Adapters in die ge- TIPP wünschte Position. Ansonsten können Sie die Kardioidabdeckung nach der Montage mög- licher Weise nicht mehr drehen.

  • Seite 30: Montage Der Stativhülse

    Benutzerhandbuch K&F PIA M PIA M 11.08.2022 08/11/2022 7. Schrauben Sie die M12 Mutter mit Federring und der Unterlegscheibe fest auf den Bolzen [A]. 8. Sichern Sie die Schraubverbin- dung mit der Flügelschraube [E]. 9. Verfahren Sie mit dem zweiten Truss Adapter auf der gegen- überliegenden Seite des Laut-...

  • Seite 31: Montage Des Tv-Zapfens

    Benutzerhandbuch K&F PIA M Montage des TV-Zapfens Benötigtes Werkzeug Inbusschlüssel, Größe 6 1. Schrauben Sie den TV-Zapfen in das M10 Gewinde des Boden / Deckels. Verwenden Sie zur Sicherung die mitgelieferte Locktix® Siche- rungsscheibe mit dem O-Ring. 2. Entfernen Sie die obere M10 x 50 Schraube aus der Rückwand.

  • Seite 32: Montage Der Ringschraube M10 X

    1. Entfernen Sie die obere M10 x 35 Schraube aus der Rückwand. 2. Schrauben Sie eine Ringschraube M10 x 50, an der Sie die PIA M aufhängen möchten, in das M10 Gewinde des Deckels. 3. Schrauben Sie eine K&F Ring-...

  • Seite 33: Verkabelung

    Benutzerhandbuch K&F PIA M Verkabelung • Bevor Sie Ihren K&F PIA M Lautsprecher verkabeln, schalten Sie sämtliche Geräte aus und HINWEIS drehen Sie alle Regler zu. • Verwenden Sie ausschließlich hochwertige Lautsprecherkabel mit einem ausreichend gro- ßen Kabelquerschnitt. Der benötigte Kabelquerschnitt ist abhängig von der Länge der Lautsprecherkabel.

  • Seite 34: Pinbelegung Der Anschlüsse

    HINWEIS Endverstärkern herab. • Verkabeln Sie Ihre K&F PIA M Systeme, wie es in diesem Handbuch beschrieben wird. • Schalten Sie zuerst das Mischpult, danach andere Geräte zwischen Mischpult und Endver- stärker und zuletzt die Endverstärker ein. Eine andere Schaltreihenfolge kann ein Knacken verursachen, das die Anlage beschädiget.

  • Seite 35: Kombinierter Betrieb Mit K&F Subwoofern

    Um den Anforderungen einer Main-PA gerecht zu werden, empfehlen wir immer ei- nen zusätzlichen K&F Subwoofer. Als Subwoofer empfehlen wir Produkte aus der K&F NOMOS und der K&F PASSIO SUB Reihe. Beispielkonfigurationen: 1 x K&F PIA M mit • 1 x K&F NOMOS LS2 oder •...

  • Seite 36: Transport Und Lagerung

    Benutzerhandbuch K&F PIA M PIA M 11.08.2022 08/11/2022 Transport und Lagerung Lagern und transportieren Sie das Produkt trocken. Achten Sie bei längerer Lagerung auf ausreichende Belüftung. Vermeiden Sie Vibrationen beim Transport. Schützen Sie das Produkt beim Transport und der Lagerung vor weiteren mechanischen Belas- tungen, so dass es nicht beschädigt wird.

  • Seite 37: Eg-Konformitätserklärung

    Benutzerhandbuch K&F PIA M EG-Konformitätserklärung © KLING & FREITAG GMBH Version 1.0 Seite 37 von 38...
  • Seite 38 THANK CHOOSING K&F. KLING & FREITAG GmbH Junkersstraße 14 · D-30179 Hannover Tel +49 (0)511 969970 www.kling-freitag.de · info@kling-freitag.de...
