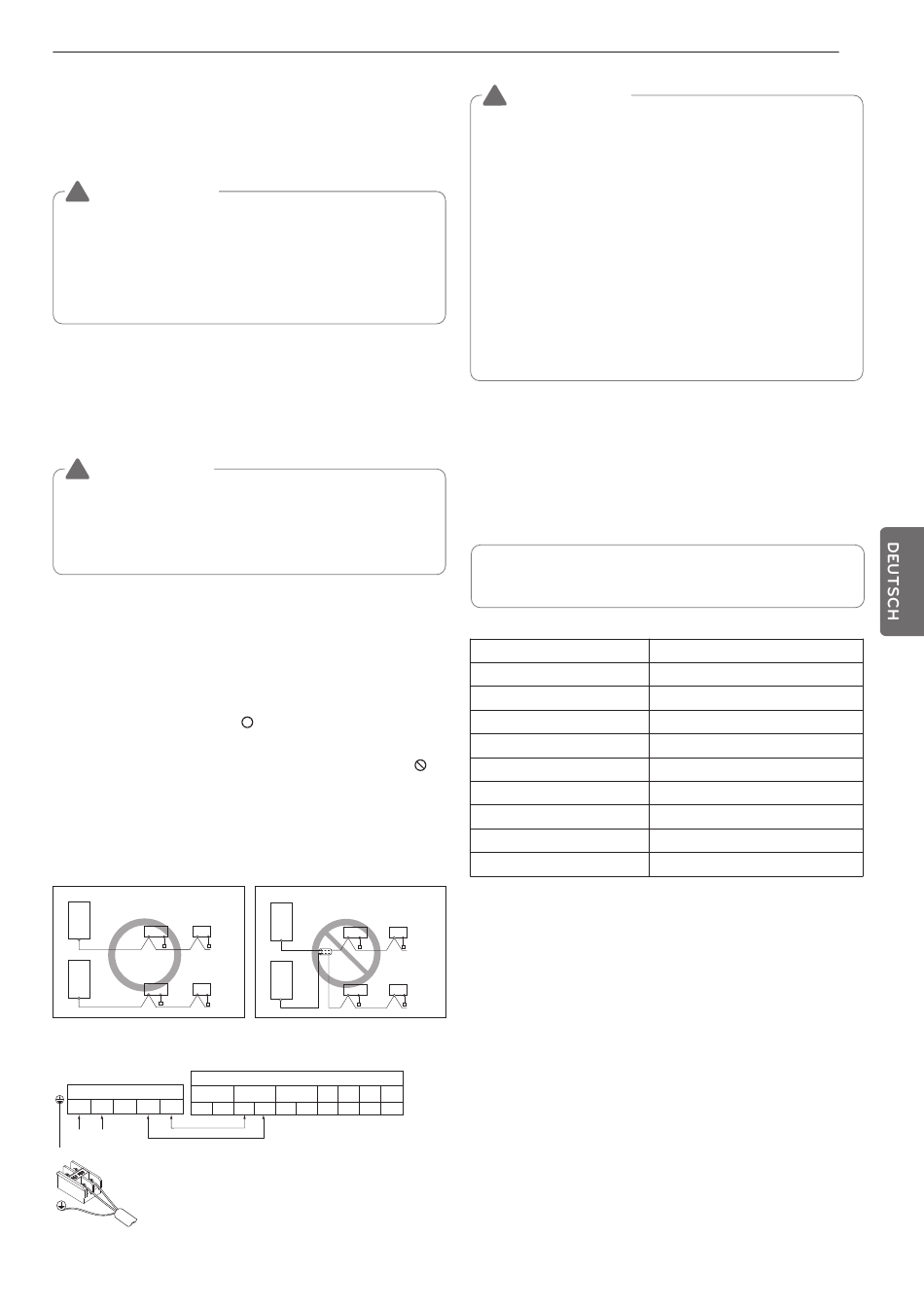

ELEKTRISCHE ANSCHLÜSSE
- Beachten Sie die gesetzlichen Bestimmungen für elektrische Geräte und
Anschlüsse sowie die Bestimmungen Ihres
Stromversorgungsunternehmens.
WARNUNG
!
Elektrische Arbeiten nur von einem qualifizierten Elektriker und
gemäß den Bestimmungen in dieser Montageanleitung
durchführen lassen.
Bei zu geringer Leistung des Netz-Schaltkreises oder bei
unsachgemäßen elektrischen Anschlüssen besteht die Gefahr von
Stromschlägen oder Bränden.
- Die Übertragungsleitungen für das Außengerät nicht in der Nähe der
Netzkabel verlegen, um Interferenzen durch die Stromquelle zu vermeiden.
(Nicht durch denselben Kabelkanal führen).
- Außengeräte müssen ordnungsgemäß geerdet werden.
ACHTUNG
!
Außengeräte müssen stets geerdet werden.
Die Erdungsleitung niemals an ein Gasrohr, Wasserrohr, einen
Blitzableiter oder eine Telefonleitung anschließen.
Bei unsachgemäßer Erdung besteht Stromschlaggefahr.
- Lassen Sie die Verkabelungen am Schaltkasten der Innen- und Außengeräte
etwas länger ausfallen, um den Kasten bei Wartungsarbeiten bei Bedarf
umsetzen zu können.
- Das Hauptstromkabel niemals an die Anschlussleiste der Übertragungsleitung
anschließen. Ansonsten könnten elektrische Bauteile durchbrennen.
- Als Übertragungsleitung sollte ein zweiadriges abgeschirmtes Kabel
verwendet werden. (Siehe Zeichen (
Falls die Übertragungsleitungen anderer Systeme in einem gemeinsamen
mehradrigen Kabel verlaufen, werden durch schlechte Übertragungs- und
Empfangseigenschaften Betriebsfehler verursacht. (Siehe das Symbol (
der folgenden Abbildung.)
- An der Anschlussleiste des jeweiligen Außengerätes darf nur die angegebene
Übertragungsleitung angeschlossen werden.
- Die zuleitungs- und Kommunikationskabelen für die Geräte sollten
mindestens mit Neopren isoliert sein. (Kennung: 60245 IEC 57)
Außengerät
Innengerät
Innengerät
Fernbedienung
Fernbedienung
Außengerät
Innengerät
Innengerät
Fernbedienung
Fernbedienung
Zweiadrige abgeschirmte Kabel
Anschlussleiste innen
SODU
1(L)
2(N)
3
4
B
A
INDOOR POWER
EINGANG
) in der folgenden Abbildung)
AußengerätUnit
Innengerät
Innengerät
Fernbedienung
Fernbedienung
Außengerät
Innengerät
Innengerät
Fernbedienung
Fernbedienung
Mehradriges Kabel
Anschlussblock der Außeneinheit
IDU
INTERNET
DRY1
DRY2
GND 12 V
Außengerät
B
A
B
A
-
- -
-
ACHTUNG
!
• Für die Übertragungsleitungen nur zweiadrige abgeschirmte
Kabel verwenden. Bitte verwenden Sie sie niemals mit
Stromkabeln zusammen.
• Die leitfähige Isolierung des Kabels sollte zur Erdung mit einem
Metallteil an beiden Geräten verbunden werden.
• Keine mehradrigen Kabel verwenden
• Da dieses Gerät mit einem Inverter ausgestattet ist, wird durch
die Installation eines phasenführenden Kondensators nicht nur
der Leistungsfaktor verringert, der Kondensator kann sich
zudem extrem aufheizen. Daher darf niemals ein
phasenführender Kondensator installiert werden.
• Spannungsschwankungen dürfen nicht höher als 2 %
sein.Wenn es größer ist, wird die Lebensdauer der Einheit
reduziert.
Elektrische Eigenschaften
- Empfohlener Trennschalter: ELCB (Erdschlussschalter).
- MFA dient zur Wahl des Trennschalters und des FI-Schutzschalters.
- Detaillierte Hinweise zu den elektrischen Eigenschaften finden Sie im
Produktdatenblatt.
ELCB: Erdschlussschalter
MFA: Maximale Stromstärke der Sicherung (A)
PDB: Produktdatenblatt
Nstrom (A)
≤ 0.2
> 0.2 und ≤2.5
> 2.5 und ≤6
> 6 und ≤10
) in
> 10 und ≤16
> 16 und ≤25
> 25 und ≤32
> 32 und ≤40
> 40 und ≤63
Nominaler Querschnittsbereich (mm
0.5
0.5
0.75
1
1.5
2.5
4
6
10
7
2
)
