6
MONTAGEORT
- Es sollten sich keine Wärme- oder Dampfquellen im Umfeld des Gerätes
betrieben werden.
- Es sollten sich keine Hindernisse im Bereich der Luftströmung befinden.
- Am Standort sollte eine ausreichende Luftzirkulation möglich sein.
- Am Standort sollte ein ausreichender Abfluss gewährleistet werden.
- Am Standort sollten Vorkehrungen zum Lärmschutz getroffen werden.
- Das Gerät nicht in der Nähe von Türen montiert werden.
- Die durch Pfeilmarkierungen angegebenen Abstände von der Wand, Decke
oder anderen Hindernissen müssen eingehalten werden.
- Die Mindest-Wartungsabstände für das Innengerät müssen eingehalten werden.
- Weitere Informationen finden Sie in der Montageanleitung.
• Die Funktion kann je nach Modellart anders sein.
ANHEBEN DES GERÄTES
- Führen Sie beim Transport des Gerätes die Seile unter dem Gerät
entlang. Es sollte jeweils die beiden Tragepunkte an Vorder- und
Rückseite eingesetzt werden.
- Das Gerät sollte immer an vier Tragepunkten angehoben werden, so
dass keine Kräfte auf das Gerät wirken.
- Befestigen Sie die Seile in einem Winkel von 40° oder weniger am
Gerät.
ACHTUNG
!
• Falls das Gerät schwerer als 20 kg ist, darf es nicht von einer
einzelnen Person getragen werden.
• Zur Verpackung bestimmter Produkte wird Polypropylenband
verwendet. Dieses Band darf nicht zum Transport des Gerätes
verwendet werden.
• Die Lamellen des Wärmetauschers niemals berühren. Es
besteht die Gefahr von Schnittverletzungen.
• Plastikbeutel müssen zerteilt und entsorgt werden, so dass
Kinder nicht damit spielen können. Beim Spielen mit intakten
Plastikbeuteln besteht für Kinder die Gefahr von Erstickungen.
• Das Außengerät beim Transport an vier Punkten stützen. Beim
Anheben an nur drei Punkten kann das Gerät instabil werden
und herunterfallen.
• Es sollten zwei Tragegurte von mindestens 8 m Länge
verwendet werden.
• Schützen Sie die Berührungspunkte des Gehäuses mit den
Riemen, indem Sie Tuch oder Karton dazwischen legen.
• Das Gerät immer so anheben, dass sich der Schwerpunkt stets
mittig befindet.
A > 200 mm
(7-7/8 Zoll)

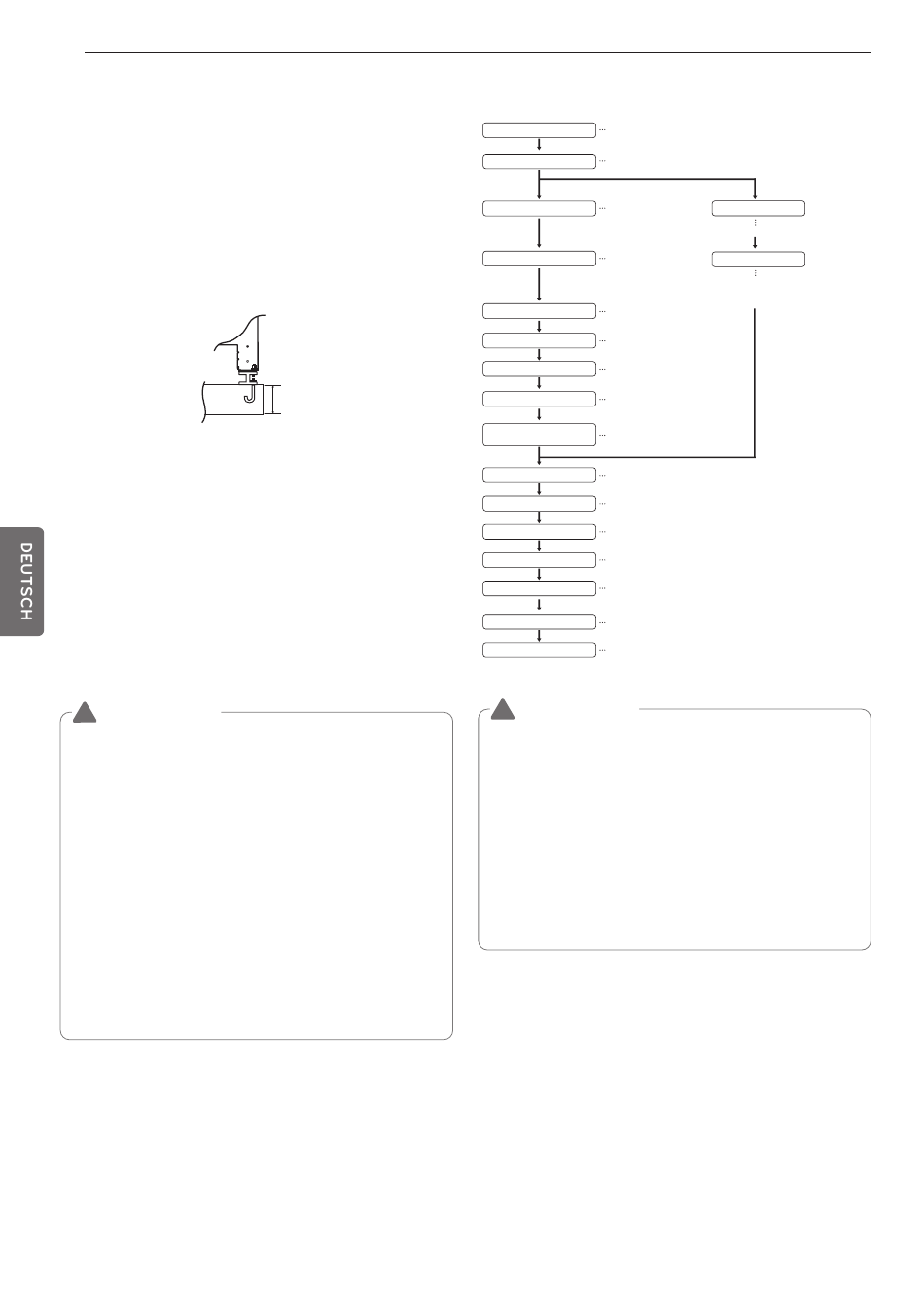

MONTAGE
Ermitteln der Aufteilung
Legen Sie genau fest, wer für die Schalterstellungen zuständig ist.
Stellen Sie die Beziehungen zwischen Außen, Innen,
Fernbedienung und Zusatzanschlüssen her
Vorbereitung der Anschlussskizze
(Bereiten Sie einen Steuerungs-Schaltplan vor).
Beachten Sie die Neigung
Einsätze und Verbindungen
der Abfluss-Rohrleitungen
Überprüfen Sie die
Montage des Innengerätes
Modellbezeichnung, um alle
Anschlüsse korrekt vorzunehmen.
Achten beim Arbeiten auf
Montage der Kältemittelrohre
Trockenheit, Sauberkeit und
eine feste Montage
Montage der Abflussrohre
Richten Sie die Abwärtsneigung ein
Stellen Sie einen ausreichenden
Montage der Rohrleitungen
Luftstrom sicher
Bei der Montage der Isolation dürfen
Montage der Wärmeisolation
keine Hohlräume entstehen.
Elektrische Anschlüsse
Es dürfen keine mehradrigen Kabel verwendet
(Anschluss- und Steuerschaltkreise)
werden. (nur geeignete Kabel verwenden)
Bei einem 24-stündigen Abschlusstest bei 3.8 MPa (38.7 bar)
Überprüfung der festen Anschlüsse
darf kein Druckabfall eintreten.
Die verwendete Vakuumpumpe muss eine Leistung von mindestens
Vakuum-Trocknung
5 Torr über einen Zeitraum von mehr als
einer Stunde aufweisen
Die Befüllung muss gemäß den Berechnungen in diesem
Handbuch erfolgen. Notieren Sie die Menge an
Zusätzliches Kältemittel
hinzugefügtem Kältemittel.
Zwischen den an der Decke verwendeten Verkleidungen dürfen
Fit facing panels
keine Hohlräume entstehen
Richten Sie sich nach der Tabelle für die automatische Adressierung.
Das Motorgehäuse muss mit dem elektrischen Erhitzer mindestens
Automatische Adressierung des Innengerätes
sechs Stunden vorgeheizt werden.
Starten Sie jedes Innengerät nacheinander, um die sachgemäße
Einstellungen für den Testbetrieb
Montage der Rohrleitungen zu prüfen
Beschreiben Sie dem Kunden den Betrieb des Systems möglichst
Lieferung an den Kunden inkl. Dokumentation
exakt und stellen Sie sicher, dass alle relevanten Dokumentationen
geliefert werden
ACHTUNG
!
• Im oberen Diagramm wird die Reihenfolge der einzelnen
Arbeitsschritte genau aufgeführt. In bestimmten Umgebungen
kann diese Reihenfolge auf Grund der gegebenen Umstände
von den Angaben abweichen.
• Die Wandstärke der Rohrleitungen sollte mit den
entsprechenden örtlichen und nationalen Bestimmungen für
den angestrebten Druck von 3.8 MPa übereinstimmen.
• Da es sich bei dem Kältemittel R410A um ein Gemisch handelt,
muss ggf. erforderliches Zusatzkältemittel in flüssiger Form
vorliegen (beim Befüllen mit gasförmigem Kältemittel ändert
sich das Mischungsverhältnis und das System arbeitet
fehlerhaft).
Montageuntergrund für Außengeräte
Der Untergrund muss eben sein
Montage der Außengeräte
Vermeiden Sie Kurzschlüsse und
stellen Sie aus-reichend Raum
für Wartungsarbeiten zur Verfügung
