LG ARNU05GL1G4 Montageanleitung
Inhaltsverzeichnis
Quicklinks

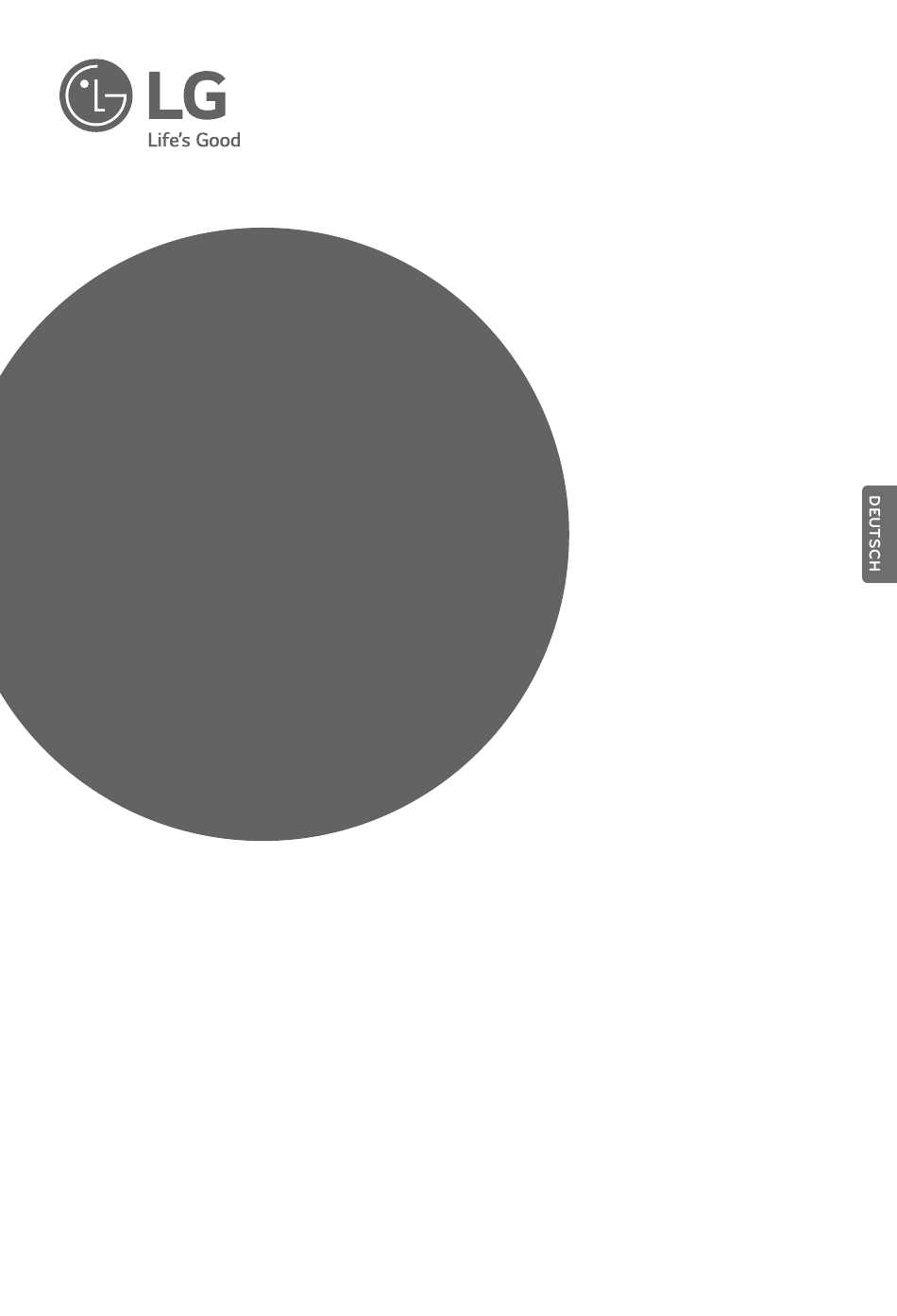

MONTAGEANLEITUNG
KLIMAGERÄT
Bitte lesen Sie diese Montageanleitung vor der Montage des Gerätes
vollständig durch.
Die Montage darf nur durch qualifiziertes Personal und muss gemäß den
nationalen Bestimmungen für elektrische Anschlüsse erfolgen.
Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum
späteren Gebrauch auf.
DECKEN-UNTERPUTZ-ROHRLEITUNG - NIEDRIGER STATISCHER DRUCK
Übersetzung der ursprünglichen Instruktion
www.lg.com
Inhaltsverzeichnis
Verwandte Anleitungen für LG ARNU05GL1G4
Inhaltszusammenfassung für LG ARNU05GL1G4
- Seite 1 Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren Gebrauch auf. DECKEN-UNTERPUTZ-ROHRLEITUNG - NIEDRIGER STATISCHER DRUCK Übersetzung der ursprünglichen Instruktion www.lg.com...
-
Seite 2: Inhaltsverzeichnis
Kassetten-Klimaanlag Montageanleitung INHALTSVERZEICHNIS Installationsteile Benötigtes Werkzeug Arbeitsvorgänge Installationsteile .....3 Sicherheitshinweise....4 Installierung......9 o Niveau Auswahl des besten Stan- o Vir Schrauben Typ "A" und o Schraubenzieher dorts........9 o Elektrischer Bohrer Duebel o Verbindungskabel o Wandbohre Abmessungen Deckenöffnung o Wasserwage und Position Aufhängung..10 o Leitungen: Gasseite o Lötwerkzeugsatz Installation der Inneneinheit... -
Seite 3: Installationsteile
Installationsteile Installationsteile Luftauslassschlitze Luftfilter Luftauslassöfnungen Reglerkasten Wired Remote Controller Montagewerkzeuge (Andere) Clip verwenden Name Abwasserleitung Plasteband Wärmedämmung Tellerscheibe Menge 1 EA 2 EA 8 EA 4 EA 1 SET • Papierschablone für die installation • Bexitzer-Handlbnch Form für gas • Montageanleitung für Flüssigkeiten Montageanleitung 3... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden. n Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen. Die Schweregrade werden durch folgende Symbole gekennzeichnet. ACHTUNG Dieses Symbol bedeutet Lebensgefahr oder Gefahr schwerer Verletzungen. -
Seite 5: Betrieb
Sicherheitshinweise Zur Montage immer den Gerät nicht auf einem Der Montageort sollte im Händler oder ein qualifiziertes defekten Standfuß mon- Laufe der Zeit nicht Service-Center verständigen. tieren. instabil werden. • Es besteht Feuer-, Strom- • Es besteht die Gefahr von •... - Seite 6 Sicherheitshinweise Bei austretendem brenn- Falls durch das Gerät Bei Gewitter oder Sturm baren Gasen vor dem ungewöhnliche Geräu- das Gerät abstellen und Betrieb des Gerätes das sche oder Rauch verur- Fenster schließen. Gerät Gas abdrehen und Fen- sacht werden, die Siche- nach Möglichkeit vor dem ster zur Belüftung öffnen.
- Seite 7 Sicherheitshinweise VORSICHT n Montage Nach der Montage oder Ablassschlauch zum ord- Das Gerät immer waage- Reparatur des Gerätes nungsgemäßen Wasser- recht montieren. immer auf Gaslecks (Käl- abfluss montieren. temittel) überprüfen. • Ein niedriger Kältemittel- • Mangelhafte Verbindungen • So werden Vibrationen oder stand kann zum Ausfall des können Wasserlecks verur- Wasserlecks vermieden.
- Seite 8 Sicherheitshinweise Zur Reinigung ein wei- Metallteile des Gerätes Nicht auf das Gerät treten ches Tuch verwenden. beim Entfernen des Luft- und nichts ablegen. Keine scharfen Reiniger, filters nicht berühren. Sie (Außengeräte) Lösungen usw. verwen- sind sehr scharfkantig! den. • Es besteht die Gefahr von •...
-
Seite 9: Installierung
Installierung Installierung Wahl des optimalen Standorts Innengerät Schauloch Ansicht von oben (Einheit: mm) Reglerkasten Das Klimagerät sollte an einem Ort montiert werden, der (600 x 600) die folgenden Voraussetzungen erfüllt. • Der Standort sollte mindestens das vierfache des Gewichts des Innengerätes tragen können. •... -
Seite 10: Abmessungen Deckenöffnung Und Position Aufhängung
Installierung Abmessungen Deckenöffnung und Position Aufhängung Montage des Gerätes Die Deckenmontage des Gerätes muss sorgfältig erfolgen. POSITION DER HALTEBOLZEN • Legen Sie ein Filztuch zwischen Gerät und Rohrleitung, um unnötige Vibrationen zu absorbieren. • Montieren Sie einen Filter vor der Abluftöffnung. (Einheit: mm) Abmessungen Leistung(kBtu/h) -
Seite 11: Installation Der Inneneinheit
Installierung Installation der Inneneinheit • Wählen und markieren Sie die Position für die • Setzen Sie die Dübel und Scheiben auf die Befestigungsschrauben. Aufhängungsbolzen, um diese an der Decke zu • Bohren Sie das Loch für die Verankerungss- befestigen. chraube in die Decke. •... -
Seite 12: Prüfen Des Abflusses
Installierung ISOLATION, ANDERE Verbindungen und Rohre müssen vollständig abgedichtet werden. WÄRMEISOLATION Die Wärmeisolation muss den örtlichen Bestimmungen entsprechen. INNENGERÄT Anschluss für Gasleitung Wärmeisolierung für Kältemittelrohr (separat erhältlich) Wärmeisolierung für Rohrleitungen Kältemittelrohr und Wärmeisolation (separat erhältlich) (separat erhältlich) Schlauchklemme für Wärmeisolierung (separat erhältlich) Wärmeisolierung für Kältemittelrohr Muss mit der Wärmeisolierung... -
Seite 13: Vorderansicht
Installierung VORSICHT 1. Die Montageneigung der Inneneinheit ist sehr wichtig für den Ablauf des Kanaleinbaugeräts. 2. Die minimale Dicke der Dämmung für die Verbindungsleitung sollte 19 mm betragen. Vorderansicht • Die Einheit muss nach dem Abschluss der Installation waagerecht oder in Richtung des Kondensatschlauchs geneigt sein. - Seite 14 Installierung VORSICHT: Bereiten Sie, nach der Überprüfung der obigen Bedingungen die Verkabelung wie folgt vor: 1) Schließen Sie das Klimagerät immer an einen eigenen Stromkreis an. Beachten Sie für die Verk- abelung das Elektroschema auf der Innenseite der Abdeckung des Steuergehäuses. 2) Montieren Sie einen Sicherung zwischen Hauptnetz und der Einheit.
-
Seite 15: Einstellung Der Dip-Schalter
Installierung Einstellung der DIP-Schalter 1. Innengerät Standardeinstellung Funktion Beschreibung Einstellung Aus Einstellung Ein SW1: Verbindungs- N/A (Standardeinstellung) SW2: Kreislauf N/A (Standardeinstellung) Auswahl Master oder Slave Gruppensteuerung SW3: Master Slave Auswahl Potentialfreier Kon- Potentialfreier SW4: Auswahl Kabel-/Kabellose takt Kontakt Fernbedienung im Auto manuellen oder Automatik- betrieb... -
Seite 16: Gruppensteuerung Einstellen
Installierung Gruppensteuerung einstellen 1. Gruppensteuerung 1 n Kabel-Fernbedienung 1 + Standard-Innengeräte oder LGAP-Netzwerksystem Signal Master Slave Slave Slave 12 V Zwischen Slave-Innengeräten dürfen ausschließlich Anzeige Fehlermeldung serielle Signal- sowie Masseleitungen angeschlossen werden Master n DIP-Schalter auf Leiterplatine ¿ Master-Einstellung ¡ Slave-Einstellung - No. - Seite 17 Installierung h Seit Februar 2009 können ebenfalls Innengeräte angeschlossen werden. h Bei fehlender Einstellung für Master und Slave können Fehlfunktionen auftreten. h Während der Gruppensteuerung können folgende Funktionen genutzt werden. - Betriebswahl, Stop oder Modus - Anzeige von Temperatureinstellung und Raumtemperatur - Einstellen der Uhrzeit - Steuerung der Strömungsrate (Stark/Mittel/Gering) - Programmierung der Zeitschaltuhr...
- Seite 18 Installierung 3. Gruppensteuerung 3 n Gemeinsame Montage von Innengeräten und einem Gerät mit Frischluftzufuhr oder LGAP-Netzwerksystem Master Signal Slave Master Slave Master 12 V Anzeige Fehlermeldung Anzeige Fehlermeldung Master Master h Bei gemeinsamer Montage eines Standard-Innengerätes und eines Gerätes mit Frischluftzu- fuhr müssen das Gerät mit Frischluftzufuhr und die Standardgeräte separat angeschlossen werden.
-
Seite 19: Fernbedienung
Installierung 4. 2 Fernbedienung n 2 Kabel-Fernbedienungen + 1 Innengerät oder LGAP-Netzwerksystem Slave Signal Slave Slave Master 12 V Anzeige Fehlermeldung Master Slave 1. Es können bis zu zwei Kabel-Fernbedienungen an ein Innengerät angeschlossen werden. Es darf nur ein Innengerät auf Master eingestellt werden. Die übrigen Geräte müssen sich in der Einstellung Slave befinden. -
Seite 20: Zubehörteile Für Einstellung Der Gruppensteuerung
Installation 5. Zubehörteile für Einstellung der Gruppensteuerung Zur Gruppensteuerung sind folgende Zubehörteile erforderlich. 2 Innengeräte + Kabel-Fernbedienung 1 Innengerät + 2 Kabel-Fernbedienungen h PZCWRCG3-Anschlusskabel h PZCWRC2-Anschlusskabel Slave Master PZC WRC 2 PZC WRC G3 Master Slave Master VORSICHT • Sollten die örtlichen Bauvorschriften das Verlegen von Kabeln in Zwischenräumen vorschreiben, müssen vollständig abgedichtete, feuerfeste Kabelkanäle montiert werden. -
Seite 21: Modell-Bezeichnung
Installation Modell-Bezeichnung Seriennummer Zusammenstellung der Funktionen A: Basisfunktion L: Neo-Plasma (Wandmontage) C: Plasma (Decken-Kassette) G: Geringe statische Aufladung K: Hohe Gesamtwärmeleistung U: Standgerät ohne Gehäuse SE/S8 – R: Spiegel V: Silber B: Blau (ART COOL Typ Panel-farben) – E: Rot V: Silber G: Gold 1: Kuss (Foto austauschbar) Q: Konsole Z: Frischluft-Ansaugeinheit... -
Seite 22: Einstellen Des Esp-Wertes
Einstellen des ESP-Wertes Einstellen des ESP-Wertes (Unit : CMM) ARNU05GL1G4, ARNU07GL1G4, ARNU09GL1G4 Statischer Druck(mmAq(Pa)) Einstellung 0 (0) 1 (10) 2 (20) 3 (29) 4 (39) 5 (49) 5.03 5.60 4.85 6.19 5.44 4.57 6.79 6.05 5.17 7.41 6.67 5.80 4.80 8.05...
