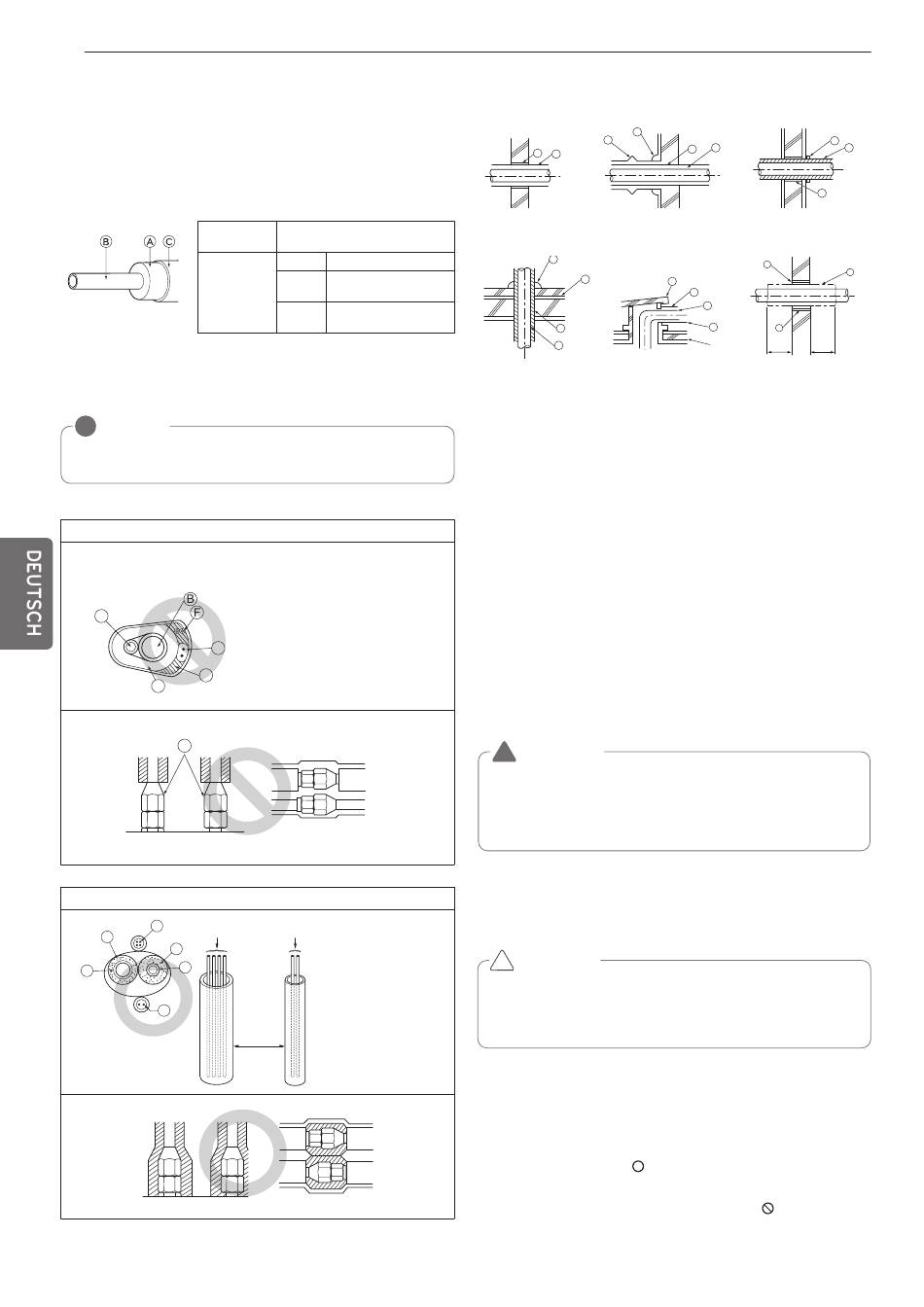

Wärmeisolation der Kältemittelrohre
Die Kältemittelrohre müsse isoliert werden. Umwickeln Sie Flüssig-
keits- und Gasrohre jeweils mit hitzebeständigem Polyethylen ausrei-
chender Stärke, so dass keine Hohlräume bei der Verbindung zwischen
Innengerät und Isolation und innerhalb der Isolation selbst entstehen.
Bei unzureichender Isolation könnte Kondensation usw. auftreten. Ins-
besondere Deckenhohlräume müssen ebenfalls isoliert werden.
Wärmeisolati-
onsmaterial
Äußere
Isolation
Ⓐ Wärmeisolation
Ⓑ Rohr
Ⓒ Äußere Isolation(Umwickeln Sie Anschlussteil und Schnittstelle zur
Wärmeisolation mit Klebeband.)
HINWEIS
!
Bei Verwendung von Polyethylen zur Abdeckung sollte keine Dach-
Asphaltierung erforderlich sein.
Negatives Beispiel
• Gas- bzw. Niedrigdruck-Rohre und Flüssigkeits- bzw Hochdruck-
Rohre sollten separat isoliert werden.
A
C
D
E
• Anschlussverbindungen müssen vollständig isoliert werden.
A
Ⓐ Diese Bereiche werden nicht isoliert.
Positives Beispiel
C
Stromleitungen
D
D
A
B
E
Klebstoff + hitzebeständiger
Polyethylenschaum + Klebeband
Innengerät Klebeband
Wasserdichtes Hanftuch
Boden
+ Bronze-Asphalt
Außenge- Wasserdichtes Hanftuch
rät + Zinkplatte + Ölfarbe
Ⓐ Flüssigkeitsrohr
Ⓑ Gasrohr
ⓒ Stromleitungen
ⓓ Klebeband
ⓔ Isolation
ⓕ Übertragungsleitungen
Übertragungsleitungen
Ⓐ Flüssigkeitsrohr
Ⓑ Gasrohr
ⓒ Stromleitungen
ⓓ Isolation
ⓔ Übertragungsleitungen
Trennung
Durchbruchstellen
Innenwand (Unterputz) Außenwand
D
C
A
B
Boden (Feuerschutz) Rohrleitung
durch Dach
D
F
G
B
Ⓐ Manschette
Ⓑ Wärmeisolation
Ⓒ Ummantelung
Ⓓ Dichtungsmaterial
Ⓔ Band
Ⓕ Wasserdichte Schicht
Ⓖ Manschette mit Kante
Ⓗ Ummantelung
Ⓘ Mörtel oder anderes nicht brennbares Dichtungsmaterial
Ⓙ Nicht brennbare Wärmeisolation
Beim Ausfüllen von Hohlräumen mit Mörtel muss die Durchbruchstelle mit
einer Stahlplatte abgedeckt werden, damit die Isolation nicht einbricht. Ver-
wenden Sie zur Isolation und Abdeckung ausschließlich nicht brennbare Mate-
rialien (keine Kunststoffabdeckungen).
ELEKTRISCHE ANSCHLÜSSE

Vorsichtshinweise

- Beachten Sie die gesetzlichen Bestimmungen für elektrische Geräte
und Anschlüsse sowie die Bestimmungen Ihres Stromversorgungs-
unternehmens.
WARNUNG
!
Elektrische Arbeiten nur von einem qualifizierten Elektriker und gemäß
den Bestimmungen in dieser Montageanleitung durchführen lassen.
Bei zu geringer Leistung des Netz-Schaltkreises oder bei unsachgemä-
ßen elektrischen Anschlüssen besteht die Gefahr von Stromschlägen
oder Bränden.
- Die Übertragungsleitungen für das Außengerät nicht in der Nähe der
Netzkabel verlegen, um Interferenzen durch die Stromquelle zu ver-
meiden (nicht durch denselben Kabelkanal führen).
- Außengeräte müssen ordnungsgemäß geerdet werden.
VORSICHT
!
Außengeräte müssen stets geerdet werden. Die Erdungsleitung nie-
mals an ein Gasrohr, Wasserrohr, einen Blitzableiter oder eine Tele-
fonleitung anschließen. Bei unsachgemäßer Erdung besteht
Stromschlaggefahr.
- Lassen Sie die Verkabelungen am Reglerkasten der Innen- und Au-
ßengeräte etwas länger ausfallen, um den Kasten bei Wartungsarbei-
ten bei Bedarf umsetzen zu können.
- Das Hauptstromkabel niemals an die Anschlussleiste der Übertragungslei-
tung anschließen. Ansonsten könnten elektrische Beuteile durchbrennen.
- Für die Übertragungsleitungen nur zweiadrige abgeschirmte Kabel ver-
wenden (siehe Markierung in der Abbildung unten). Wenn Übertra-
gungsleitungen verschiedener Systeme mit dem selben mehradrigen
Kabel verdrahtet werden, verschlechtert sich die Übertragungs- und Emp-
fangsqualität und Fehler tauchen auf. (siehe Symbol
unten)
- An der Anschlussleiste des jeweiligen Außengerätes darf nur die an-
gegebene Übertragungsleitung angeschlossen werden.
Außenwand (auf Putz)
E
B
A
I
Durchbruch bei Feuerschutz
und angrenzender Wand
I
G
D
B
H
A
1m 1m
in der Abbildung
B
J
