Installation
Die Schließerkontaktschnittstelle besitzt flexible Ver-
bindungsleitungen (0, 75 mm
Entfernen Sie vor dem Anschluss die Gummikappen,
die auf die Aderendhülsen aufgesteckt sind.

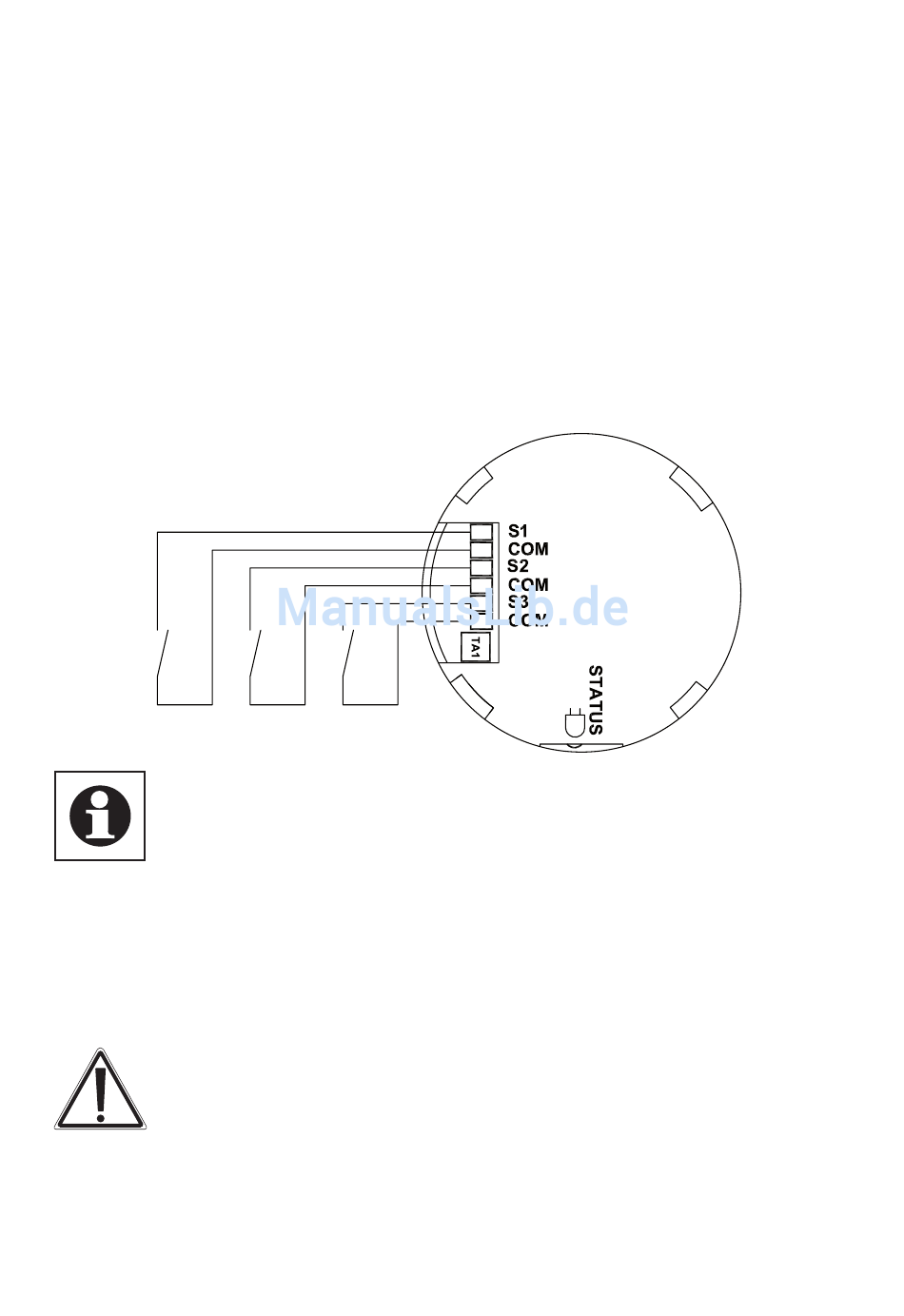

Damit sind diese direkt an die verwendeten Kontakte
gemäß folgender Skizze anzuschließen:
Falls Sie nicht alle Kanäle verwenden, belas-
sen Sie die Gummikappen auf den Aderend-
hülsen der unbenutzten Kanäle.
Halten Sie eine Leitungslänge von max. 3 m zwischen
Kontakt und Schließerkontaktschnittstelle ein.
Die Schließerkontaktschnittstelle ist nur für
den Anschluss potentialfreier Kontakte geeig-
net. Anschlussleitungen nicht mit 230-V-Netzspan-
nung verbinden!
8
) mit Aderendhülsen.
