SECTION 2 (CONTINUED)
TOOLS AND HARDWARE REQUIRED / HERRAMIENTAS Y ACCESORIOS REQUERIDOS / OUTILS ET ACCESSOIRES REQUIS / FERRAMENTAS E FERRAGENS NECESSÁRIAS
3/4" (19 mm)
(x2)
2.5
• TWO PEOPLE ARE NECESSARY FOR THIS STEP

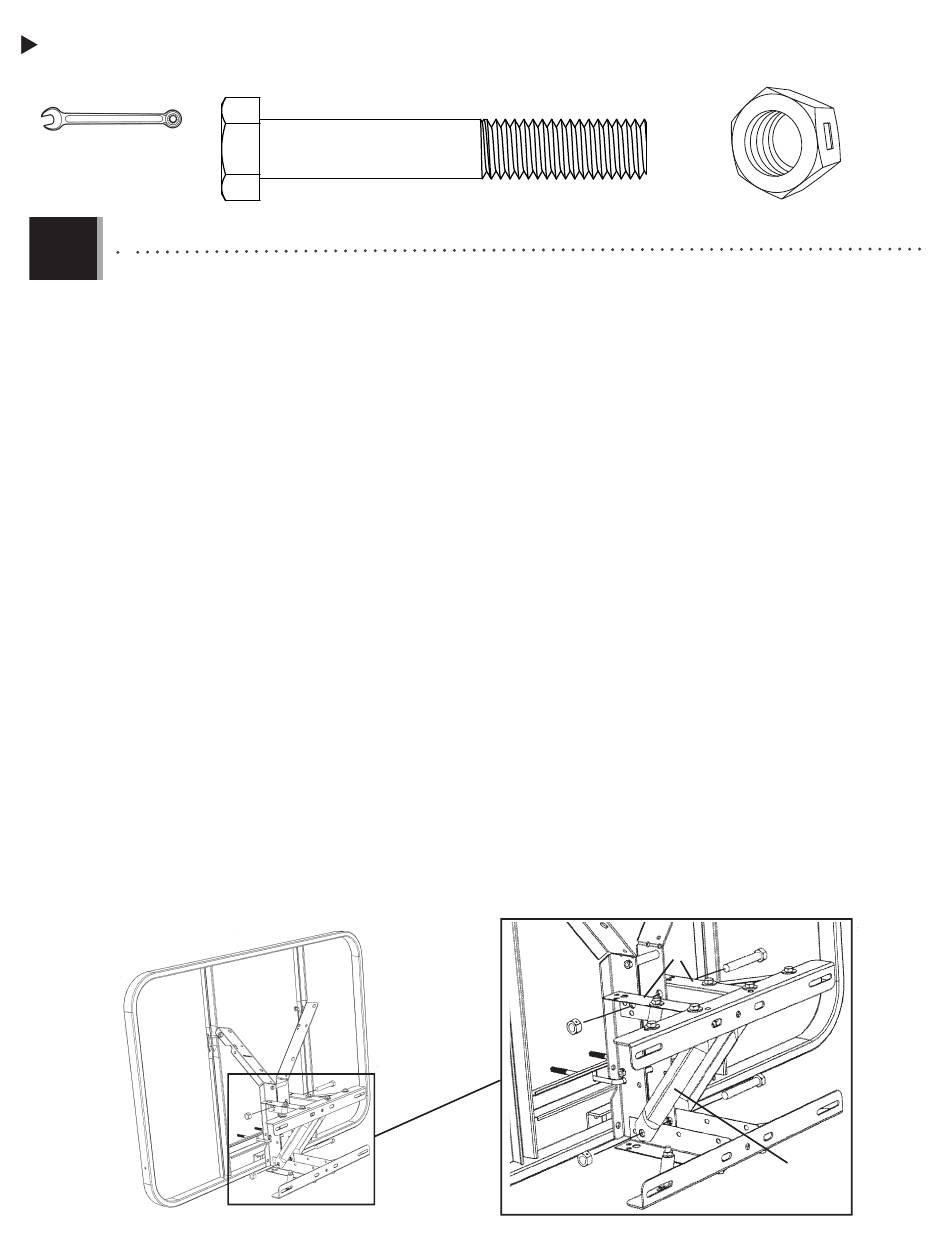

a. Carefully lift the Backboard up to the Extension Brackets.
b. Secure the large holes in the upper Extension Brackets (ESH) to the middle holes in the Backboard Brackets with a Hex Bolt
(CZY) and Centerlock Nut (AAX).
c. Line up the holes in the Diagonal Support (ESJ) with the large holes in the lower Extension Brackets and the bottom holes in the
Backboard Brackets.
d. Secure the Diagonal Support to the Extension and Backboard Brackets with another Hex Bolt (CZY) and Centerlock Nut (AAX).
• CETTE ÉTAPE NÉCESSITE DEUX PERSONNES
a. Soulevez le panneau avec précaution jusqu'aux supports d'extension.
b. Fixez les grands trous des supports d'extension supérieurs (ESH) aux trous du milieu des supports de panneau à l'aide
d'un boulon hexagonal (CZY) et d'un écrou de blocage central (AAX).
c. Alignez les trous du support diagonal (ESI) avec les trous des supports d'extension inférieurs et les trous inférieurs des
supports de panneau.
d. Fixez le support diagonal aux supports d'extension et de panneau à l'aide d'un autre boulon hexagonal (CZY) et d'un
écrou de blocage central (AAX).
• SE NECESITAN DOS PERSONAS PARA COMPLETAR ESTE PASO
a. Levante con cuidado el tablero hasta enfrentarlo a los soportes de extensión.
b. Coloque un perno hexagonal (CZY) y una tuerca de bloqueo central (AAX) uniendo los agujeros grandes de los soportes de
extensión superiores (ESH) con los agujeros intermedios de los soportes del tablero.
c. Alinee los agujeros del soporte diagonal (ESI) con los agujeros de los soportes de extensión inferiores y los agujeros
inferiores de los soportes del tablero.
d. Sujete el soporte diagonal al soporte de extensión y al soporte del tablero con otro perno hexagonal (CZY) y una Tuerca
de bloqueo central (AAX).
• SÃO NECESSÁRIAS DUAS PESSOAS PARA ESTE PASSO
a. Levante cuidadosamente a Tabela para os Suportes de Extensão.
b. Fixe os orifícios grandes nos Suportes de Extensão superiores (ESH) nos orifícios do meio dos Suportes da Tabela com
o Parafuso Hexagonal (CZY) e a Porca de Trava Central (AAX).
c. Alinhe os orifícios do Suporte Diagonal (ESJ) com os orifícios grandes nos Suportes de Extensão inferiores e os orifícios
inferiores nos Suportes da Tabela.
d. Fixe o Suporte Diagonal nos Suportes de Extensão e da Tabela com outro Parafuso Hexagonal (CZY) e a Porca de Trava
Central (AAX).
/ SECTION 2 (SUITE)
CZY (x2)
/ SECCIÓN 2 (SIGUE)
/ SECÇÃO 2 (CONTINUAÇÃO)
AAX
AAX
14
AAX (x2)
ESH
CZY
CZY
ESJ
