SECTION 2 (CONTINUED)
TOOLS AND HARDWARE REQUIRED / HERRAMIENTAS Y ACCESORIOS REQUERIDOS / OUTILS ET ACCESSOIRES REQUIS / FERRAMENTAS E FERRAGENS NECESSÁRIAS
2.1
a. Locate and mark two consecutive studs in the wall where you would like the Backboard to hang.
b. For the Rim to be at regulation height, draw a horizontal line 115 5/8" (9' 7 5/8") (293,68 cm) from the ground.
c. Measure up 8" (20,32 cm) from the line and draw another horizontal line parallel to the fi rst.

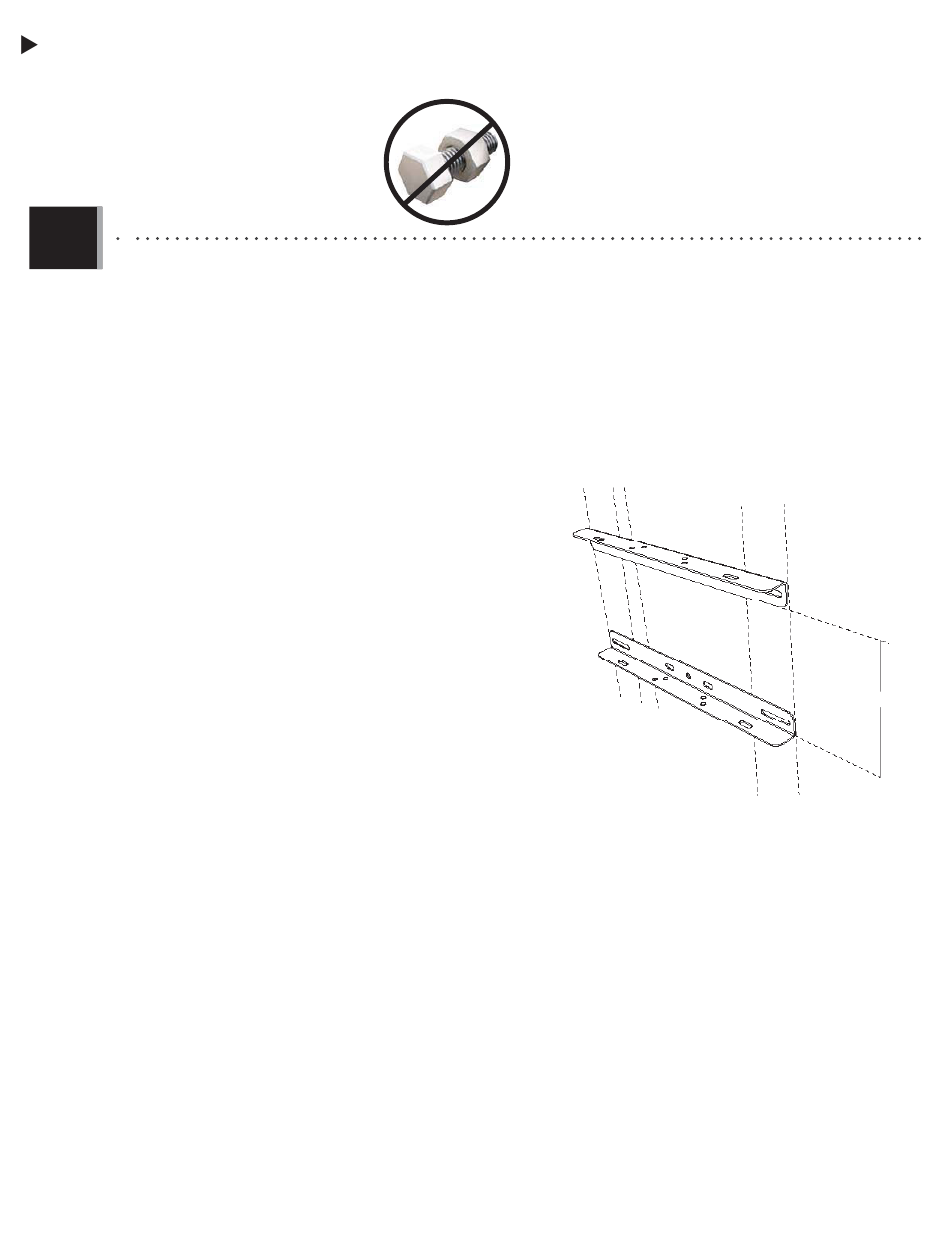

d. Line up the bend of a Stud Bracket (ESG) with the lower horizontal line, making sure the long slots in the Bracket line up with the
studs in the wall.
e. Secure the Bracket to the wall by inserting bolts or lag screws appropriate for your wall (not included) through the long slots
in the Bracket.
f. Secure the other Stud Bracket to the studs in the wall, making sure that the edge of the Bracket lines up with the upper
horizontal line and that the slots in the two Brackets are aligned.
a. Repérez et marquez deux montants consécutifs dans le mur où vous voudriez installer le panneau.
b. Si vous voulez que l'anneau soit à la hauteur réglementaire, tracez une ligne horizontale à 115 5/8" (9' 7 5/8"), c'est-à-dire
293,68 cm du sol.
c. Mesurez 8", c'est-à-dire 20,32 cm, au-dessus de la ligne et tracez
une autre ligne horizontale parallèlement à la première ligne.
d. Alignez la pliure d'un support de montant (ESG) avec la ligne
horizontale inférieure, en vérifi ant que les fentes du support sont
bien alignées avec les montants du mur.
e. Fixez le support au mur en insérant les boulons ou tire-fonds
adaptés à votre mur (non compris) dans les longues fentes du
support.
f. Fixez l'autre support de montant aux montants du mur, en
vérifi ant que le bord du support est aligné avec la ligne horizontale
supérieure et que les deux supports sont alignés l'un par rapport
à l'autre.
a. Ubique en el muro dos tirantes consecutivos, en el lugar donde
desería colgar el tablero.
b. Si desea que el aro quede a la altura reglamentaria de 3,05 m,
trace una línea horizontal a 2,94 m [115 5/8" (9' 7 5/8")] de altura
desde el suelo.
c. Mida 203 mm ( 8") hacia arriba de la línea, y trace otra línea
horizontal paralela a la primera.
d. Alinee la curva de un soporte para tirante (ESG) con la línea
horizontal inferior, asegurándose que las ranuras del soporte
quedan alineadas con los tirantes.
e. Asegure el soporte al muro insertando pernos o tirafondos (no se
incluyen) apropiados para el muro a través de las ranuras largas
del soporte.
f. Asegure el otro soporte para tirante a los tirantes murales,
asegurándose que el borde del soporte queda alineado con la
línea horizontal superior y que los dos soportes quedan alineados
entre sí.
a. Localize e marque dois trilhos consecutivos nesta parede onde gostaria de pendurar a Tabela.
b. Para o Aro fi car na altura regular, desenhe uma linha horizontal 115 5/8" (9' 7 5/8") (293,68 cm) a partir do piso.
c. Meça até 8" (20,32 cm) da linha e desenhe outra linha paralela horizontal à primeira.
d. Alinhe a dobra de um Suporte de Trilho (ESG) com a linha horizontal mais baixa e certifi que-se de que as longas ranhuras
no Suporte alinham-se com os trilhos na parede.
e. Prenda o Suporte à parede ao inserir parafusos interfragmentários apropriados para a sua parede (não incluído) através
das longas ranhuras do Suporte.
f. Prenda o outro Suporte de Trilho aos trilhos na parede e assegure de que a ponta dos Suporte se alinha com a linha
horizontal superior e de que as ranhuras nos Suportes estejam alinhadas.
/ SECTION 2 (SUITE)
/ SECCIÓN 2 (SIGUE)
/ SECÇÃO 2 (CONTINUAÇÃO)
11
ESG
ESG
(9' 7 5/8")
8"
115 5/8"
