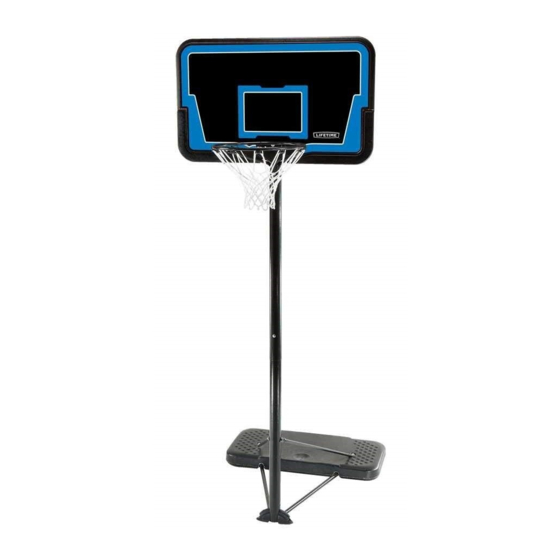

- Seite 1 MODEL N° 1268 BEDIENUNGSANLEITUNG Bitte bewahren Sie diese Produkt-ID-Nummer auf und verwenden Sie sie bei der Kommunikation mit dem Kundendienst.
- Seite 2 Verkaufsquittung vorlegen, um das Kaufdatum Ihres Produkts zu LIFETIME’S VERSPRECHEN AN SIE: Der Schutz Ihrer Daten ist uns bei Lifetime seit jeher Verpfl ichtung. Sie können sich 100-prozent darauf verlassen, dass Lifetime Ihre persönlichen Informationen nicht an Dritte weitergeben wird oder diesen erlaubt, Ihre Daten für ihre eigenen Zwecke zu benutzen.
-
Seite 3: Sicherheitsanweisungen
SICHERHEITSANWEISUNGEN DAS NICHT-BEFOLGEN DIESER WARNUNGEN KANN ZU ERNSTHAFTEN VERLETZUNGEN ODER SACHBESCHÄDIGUNGEN FÜHREN UND MACHT DIE GARANTIE UNGÜLTIG. Aus Sicherheitsgründen bitten wir Sie, dieses Produkt nicht ohne sorgfältiges Lesen und Befolgen aller Anleitungen zusammenzubauen. Untersuchen Sie den gesamten Behälter und die Innenseiten der Verpackungsmaterialien für Teile bzw. zusätzliches Anleitungsmaterial. - Seite 4 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE Verstellbarer Schrau- Gummihammer Phillips Schraubendreher benschlüssel Trichter Holzstück Sand (150 Pfund) Wasserschlauch *Für den Zusammenbau sind zwei Erwachsene erforderlich* Nur Erwachsene dürfen das Produkt aufstellen. Lassen Sie kei- ne Kinder in den Aufstellungsbereich, bis der Zusammenbau abgeschlossen ist.
- Seite 5 MONTAGE-RICHTLINIEN Verweisen Sie in den Anleitungen auf folgende Felder, um Unterstüt- zung für den Montageprozess zu unterhalten: Dieses Feld befi ndet sich in FÜR DIESE SEITE ERFORDERLICHE WERKZEUGE UND EISENTEILE der oberen linken Ecke der Seite und gibt an, welche Werkzeuge und Eisenteile für die Montageschritte auf dieser Seite benötigt werden.
- Seite 6 STÜCKLISTE Artikelbeschreibung Menge Obere Stange Mittlere Stange Untere Stange Verstellknopf Stangenverschlusskappe Rückwand Rückwandstrebe Korbrand Netz Grundplatte Obere Stangenstrebe Untere rechte Stangenstrebe Untere linke Stangenstrebe Querrohr Rechter Fuß Linker Fuß Querrohrkappe Warnaufkleber (wird auf die Mittelstange geklebt)
- Seite 7 EISENTEILLISTE Artikelbeschreibung Menge Streamline-Eisenteile (1066704) APN 5/16“ Flansch-Kontermutter AOR 1/2” Unterlegscheibe AOM 5/16” Hutmutter ABD 5/16” Unterlegscheibe AOQ 3/8” Innensechskantschlüssel CIH Senkscheibe CCL 3/16” Innensechskantschlüssel...
-
Seite 8: Teile-Identifizierung
TEILE-IDENTIFIZIERUNG Teile sind mit 10% ihrer tatsächlichen Größe gezeigt 43” *Entfernen Sie die obere Stange erst dann von der Mittelstange, Obere Stange wenn Sie dazu angewiesen werden Warnaufkleber 43” Mittlere Stange 43” Untere Stange 41” Obere Stangenstrebe Untere rechte Stangenstrebe Untere linke Stangenstrebe Querrohr ”... - Seite 9 TEILE-IDENTIFIZIERUNG Teile sind mit 10% ihrer tatsächlichen Größe gezeigt Korbrand Netz Teile sind mit 5% ihrer tatsächlichen Größe gezeigt Grundplatte Rückwand Teile sind mit 25% ihrer tatsächlichen Größe gezeigt Linker Fuß Stangenverschlusskappe Rechter Fuß Teile sind in ihrer tatsächlichen Größe gezeigt Querrohrkappe Verstellknopf...
-
Seite 10: Eisenteil-Identifizierung
EISENTEIL-IDENTIFIZIERUNG STREAMLINE-EISENTEILE Eisenteile sind in ihrer tatsächlichen Größe gezeigt 5/16“ Flansch- Kontermutter 6 1/4” (Nicht die tatsächliche Länge) Gegenmutter 5 1/2” (Nicht die tatsächliche Länge) Schneidschraube Mutter 1/2” Unterlegscheibe... - Seite 11 EISENTEIL-IDENTIFIZIERUNG STREAMLINE-EISENTEILE (FORTSETZUNG) Eisenteile sind in ihrer tatsächlichen Größe gezeigt 5/16” Unterlegscheibe Sechskantschraube 5/16” Hutmutter Hutmutter 3/16” Innensechskantschlüssel Senkscheibe 3/8” Innensechskantschlüssel...
-
Seite 12: Stangen-Zusammenbau
STANGEN-ZUSAMMENBAU ERFORDERLICHE EISENTEILE Eisenteile sind in ihrer tatsächlichen Größe gezeigt 5/16” Hutmutter Senkscheibe ERFORDERLICHE TEILE Teile sind mit 10% ihrer tatsächlichen Größe gezeigt 43” *Entfernen Sie die obere Stange erst dann von der Mittelstange, wenn Sie dazu angewiesen werden Obere Stange Warnaufkleber 43”... - Seite 13 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE FÜR DIESE SEITE SIND KEINE WERKZEUGE ODER EISENTEILE ERFORDERLICH ABSCHN Ziehen Sie den Kunststoff von der oberen Stange, während sich die obere Stange (ALH) noch in der Mittelstange (ALF) befi ndet. Eventuell müssen die Stangen vor dem Herausziehen des Kunststoffes gelockert werden.
- Seite 14 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE ABSCHN Schieben Sie die obere Stange (ALH) weit genug aus der Mittelstange (ALF) blockiert sind. Befestigen Sie anschließend an der abgebildeten Stelle die angegebenen Eisenteile. WARNUNG Ziehen Sie die Überwurfmutter nicht zu stark an.
- Seite 15 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE FÜR DIESE SEITE SIND KEINE WERKZEUGE ERFORDERLICH ABSCHN Senken Sie die obere Stange (ALH) Sie den Verstellknopf (BFN) mit den gezeigten Eisenteilen an der oberen Stange und der Mittelstange (ALF).
- Seite 16 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE ABSCHN Richten Sie die Bohrung in der Mittelstange (ALF) mit der Nut in der unteren Stange (ALE) aus und schieben Sie die Mittelstange über die untere Stange. Stecken Sie eine durch die kleine Bohrung in der Mittelstange in die Nut in der unteren Stange (wie gezeigt).
- Seite 17 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE FÜR DIESE SEITE SIND KEINE EISENTEILE ERFORDERLICH ACHTUNG: DIESER SCHRITT KANN NICHT RÜCKGÄNGIG GEMACHT WERDEN! Um die Stangen einzupassen, schlagen Sie etwa fünf bis sechs Mal sehr ABSCHN hart auf das Ende der unteren Stange (ALE) (auf einem Holzstück oder einem Stück Pappkarton).
- Seite 18 MONTAGE DES KORBRANDES UND DER RÜCKWAND ERFORDERLICHE EISENTEILE Eisenteile sind in ihrer tatsächlichen Größe gezeigt 5/16“ Flansch- Mutter 5/16” Kontermutter Unterlegscheibe...
-
Seite 19: Erforderliche Teile
MONTAGE DES KORBRANDES UND DER RÜCKWAND ERFORDERLICHE TEILE Teile sind mit 10% ihrer tatsächlichen Größe gezeigt ” Korbrand Rückwandstrebe Teile sind mit 5% ihrer tatsächlichen Größe gezeigt Rückwand ERFORDERLICHE WERKZEUGE Verstellbarer Schraubenschlüssel... - Seite 20 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE FÜR DIESE SEITE SIND KEINE WERKZEUGE ODER EISENTEILE ERFORDERLICH ABSCHN Führen Sie den Korbrand (ALX) in die Nuten an der vorderen Rückwand (AJI) und die Korbrandklammern wie gezeigt einzeln in die Rückwand einstecken. Korbrandklammern Korbrandstreben Hinweis: Die Streben für den Korbrand passen...
- Seite 21 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE FÜR DIESE SEITE SIND KEINE WERKZEUGE ODER EISENTEILE ERFORDERLICH LASSEN SIE EINEN ERWACHSENEN DIE RÜCKWAND- UND KORBRANDBAU- GRUPPE HALTEN, BIS DIESER MONTAGESCHRITT FERTIGGESTELLT IST. ABSCHN Legen Sie die obere Stange (ALH) zwischen die Korbrandklammern und richten Sie die Bohrungen in der oberen Stange mit den Bohrungen in der Rückwand (AJI) aus (wie gezeigt).
- Seite 22 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE FÜR DIESE SEITE SIND KEINE WERKZEUGE ERFORDERLICH ABSCHN Stecken Sie die durch den Korbrand (ALX) in die angegebene Bohrung und stecken Sie die Schraube in die obere Bohrung in der Rückwand (AJI) und in die obere Stange (ALH). Stecken Sie darüber hinaus die durch die untere Bohrung in der Rückwand und in die obere Stange.
- Seite 23 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE ABSCHN Fügen Sie den Korbrand (ALX) an die Rückwand (AJI) und die obere Stange (ALH) an, indem Sie eine einer an der befestigen. Befestigen Sie außerdem eine (APN) an der...
- Seite 24 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE ABSCHN Befestigen Sie die Korbrandklammern und Korbrandstreben mit den gezeigten Eisenteilen an der oberen Stange (ALH) .
- Seite 25 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE FÜR DIESE SEITE SIND KEINE WERKZEUGE ERFORDERLICH ABSCHN Stecken Sie eine in die Bohrung an der Rückwand (AJI).
- Seite 26 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE ABSCHN Schieben Sie eine Rückwandstrebe (BFM) über die Senkschraube (APQ) und befestigen Sie die Rückwandstrebe mit den gezeigten Eisenteilen an der Rückwand (AJI) und den Klammern des Korbrandes. Hinweis: Wiederholen Sie die Schritte 2.6 und 2.7, um die andere Rückwandstrebe an die Rückwand und die Korbrandklammern zu montieren.
- Seite 27 MONTAGE DER STANGE AN DER GRUNDPLATTE ERFORDERLICHE EISENTEILE Eisenteile sind in ihrer tatsächlichen Größe gezeigt 6 1/4” (Nicht die tatsächliche Länge) 1/2” Unterlegscheibe 5 1/2” Hutmutter (Nicht die tatsächliche Länge) 5/16” Unterlegscheibe 5/16” Hutmutter 3/8” Innensechskantschlüssel Gegenmutter 3/16” Innensechskantschlüssel...
- Seite 28 MONTAGE DER STANGE AN DER GRUNDPLATTE ERFORDERLICHE TEILE Teile sind mit 10% ihrer tatsächlichen Größe gezeigt 41” Obere Stangenstrebe Untere rechte Stangenstrebe Untere linke Stangenstrebe Querrohr Teile sind mit 25% ihrer tatsächlichen Größe gezeigt Linker Fuß Rechter Fuß Stangenverschlusskappe Teile sind mit 5% ihrer tatsächlichen Größe gezeigt Teile sind in ihrer tatsächlichen Größe gezeigt Grundplatte...
- Seite 29 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE ABSCHN Befestigen Sie das Querrohr (BDB) mit den gezeigten Eisenteilen an die linke und rechte Strebe der unteren Stange (ALI & ALK). WARNUNG Ziehen Sie die Überwurfmutter nicht zu stark an. ABSCHN Stecken Sie die Querrohrkappen (BFS) in die Enden des Querrohrs (BDB) ein (wie gezeigt).
- Seite 30 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE ABSCHN Passen Sie die untere Stangen- und Strebenbaugruppe wie gezeigt in die Unterseite der Grundplatte (AJM) ein. ABSCHN Befestigen Sie die oberen Stangenstreben (ALI) und die untere Stangen- und Strebenbaugruppe mit den gezeigten Eisenteilen an der Grundplatte (AJM).
- Seite 31 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE 6 1/4” (Nicht die tatsächliche Länge) VORSICHT: LASSEN SIE EINEN ERWACHSENEN DIE STANGE HALTEN, BIS DIE GRUNDPLATTE MIT SAND ODER WASSER GEFÜLLT WURDE. ABSCHN Stecken Sie die Stangenverschlusskappe (BFQ) in die untere Stange (ALE) aufrecht steht, und befestigen Sie die linke und rechte Stangenstrebe (ALI und ALK) und den linken und rechten Fuß...
- Seite 32 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE ABSCHN Befestigen Sie die oberen Stangenstreben (ALI) mit den gezeigten Eisenteilen an der unteren Stange (ALE). WARNUNG Ziehen Sie die Überwurfmutter nicht zu stark an.
- Seite 33 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE FÜR DIESE SEITE SIND KEINE WERKZEUGE ERFORDERLICH 5 1/2” (Nicht die tatsächliche Länge) ABSCHN Stecken Sie die in jedes Rad (AMU) ein (wie gezeigt). ABSCHN Platzieren Sie die Achsen- und Radbaugruppen unter die Einkerbungen an der Rückseite der Grundplatte (AJM).
- Seite 34 ENDMONTAGE ERFORDERLICHE EISENTEILE Eisenteile sind in ihrer tatsächlichen Größe gezeigt ERFORDERLICHE TEILE Teile sind mit 10% ihrer tatsächlichen Größe gezeigt Netz ERFORDERLICHE WERKZEUGE Sand (150 Pfund) Wasserschlauch Trichter...
- Seite 35 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE (150 lb) Für den Zusammenbau sind zwei Erwachsene erforderlich. Um ernsthafte Verletzungen zu vermeiden, sollte die Stange von einem Erwachsenen ständig festgehalten werden, während die Grundplatte mit Wasser gefüllt wird. ABSCHN OPTION A: FÜLLUNG MIT SAND (150 Pfund Sand sind erforderlich) a.
- Seite 36 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE Für den Zusammenbau sind zwei Erwachsene erforderlich. Um ernsthafte Verletzungen zu vermeiden, sollte die Stange von einem Erwachsenen ständig festgehalten werden, während die Grundplatte mit Wasser gefüllt wird. ABSCHN OPTION A: FÜLLUNG MIT WASSER a.
- Seite 37 FÜR DEN ZUSAMMENBAU ERFORDERLICHE WERKZEUGE UND TEILE FÜR DIESE SEITE SIND KEINE WERKZEUGE ODER EISENTEILE ERFORDERLICH ABSCHN Befestigen Sie das Netz (AKZ) am Korbrand (ALX). Hinweis: Wenn Sie ein Ersatznetz benötigen, rufen Sie bitte unsere Kundendienstabteilung an. Unsere Netze sind kürzer als der Durchschnitt, um Verknäuelung zu vermeiden.
-
Seite 38: Bedienung Des Höhenverstell-Systems
BEDIENUNG DES HÖHENVERSTELL-SYSTEMS eingestellt werden. FÜR DAS EINSTELLEN DER HÖHE SIND ZWEI ERWACHSENE ERFORDERLICH. ANHEBEN ODER SENKEN DES BASKETBALLKORBES: und lehnen Sie die Stange an einen Tisch. Entfernen Sie beim Verstellen des Produktgarantie verwirken und das Produkt Rost ansetzen kann. und bauen Sie den Verstellknopf und die Senkschraube wieder an. -
Seite 39: Pflege Der Stange Und Wartung Des Systems
PFLEGE DER STANGE UND WARTUNG DES SYSTEMS Das Klima, die Einwirkungen von Salz, Schädlingsbekämpfungsmitteln oder Pfl anzenschutzmitteln oder überdurchschnittliche Benutzung bzw. Missbrauch Verletzungen verursachen. Verschleiß oder Anzeichen von Rost. Aus Sicherheitsgründen und zum Verlängern Maßnahmen ergreifen. a. Überprüfen Sie alle Muttern und Schrauben. Ziehen Sie etwaige lose Teile fest. b. - Seite 40 HINWEISE...
- Seite 41 HINWEISE...
- Seite 42 ® ERHÖHEN SIE DIE QUALITÄT IHRES LIFETIME -ERZEUGNISSES DURCH HINZUFÜGEN VON ZUBEHÖR ODER ANDEREN TOLLEN PRODUKTEN: Für den Kauf von Zubehör oder anderen Lifetime-Produkten besuchen Sie uns bitte unter: www.lifetime.com Oder rufen Sie an unter: 1-800-424-3865...
- Seite 43 N’accrochez rien au manche, brazos de elevación, ya que esto puede dañar el sistema y anular à l’anneau, au panneau ni aux leviers sous peine d’endommager la garantía. l’équipement et d’annuler la garantie. www.lifetime.com #1007960 1/12/2006...
-
Seite 44: Garantieinformationen
2. Diese Garantie ist nicht übertragbar und beschränkt sich ausdrücklich auf die Reparatur oder den Ersatz von schadhaften Basketball-Ausrüstungen. Wenn sich die Ausrüstung innerhalb der Garantiebedingungen als schadhaft erweist, wird Lifetime Products, Inc. schadhafte Teile kostenlos für den Käufer reparieren oder ersetzen. Versandkosten zum und vom Werk sind nicht mit enthalten und unterliegen der Verantwortung des Käufers.
