SECTION 2 (CONTINUED)
TOOLS AND HARDWARE REQUIRED / HERRAMIENTAS Y ACCESORIOS REQUERIDOS / OUTILS ET ACCESSOIRES REQUIS / FERRAMENTAS E FERRAGENS NECESSÁRIAS
1/2" (13 mm)
(x2)
2.2

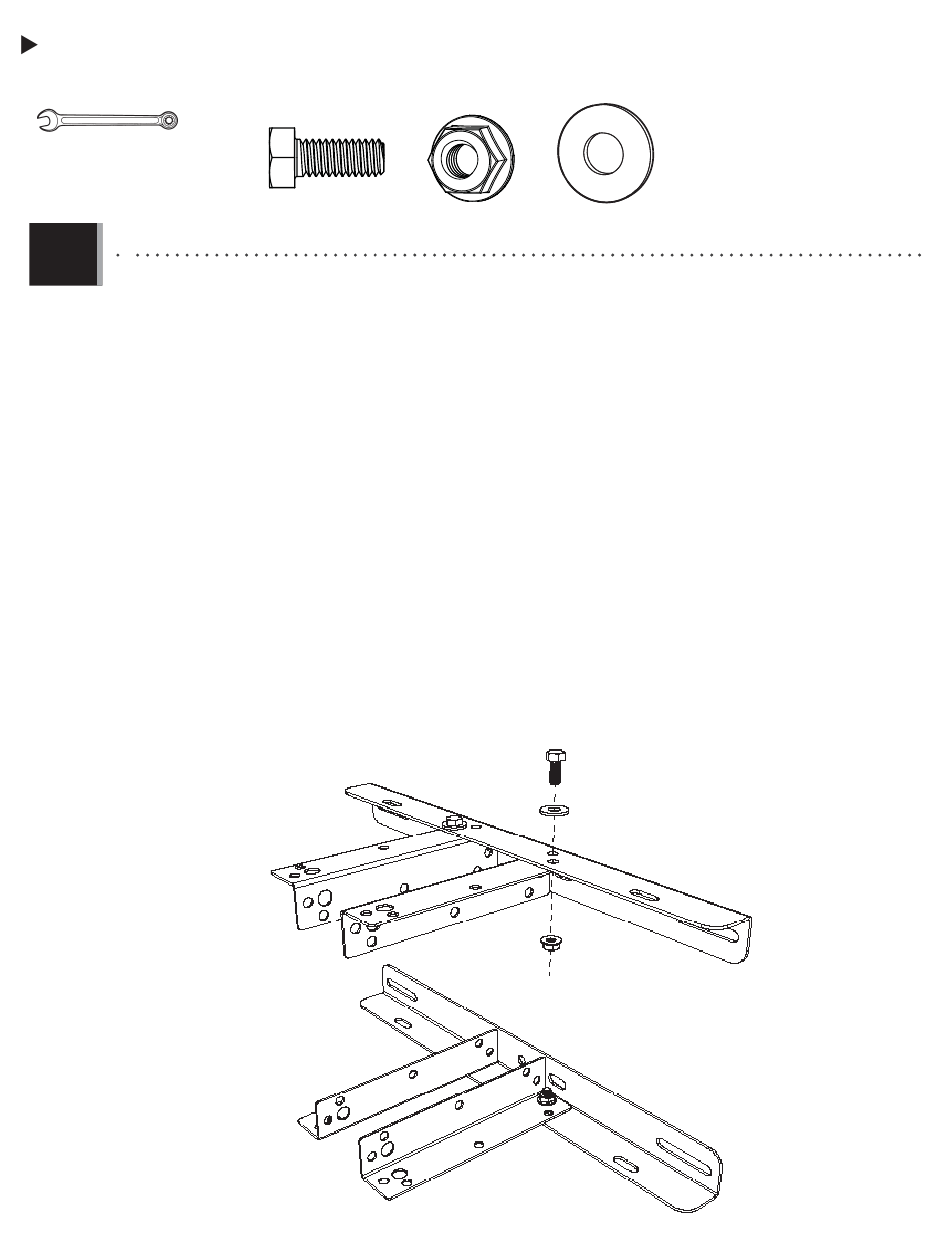

a. Place the Extension Brackets (ESH) in the Stud Brackets (ESG), and align the diagonal holes. Attach the end of
the Extension Bracket with the two smaller holes to the Stud Brackets. Ensure you attach the correct end
of the Brackets as shown.
b. Secure the Brackets with a Hex Bolt (APJ), a Flat Washer (ABD) and a Flange Nut APN), with the Bolts going through the
inner holes in the Stud Brackets.
a. Mettez les supports d'extension (ESH) dans les supports de poutre (ESG), et alignez les trous diagonaux. Fixez
les extrémités des supports d'extension comportant les deux petits trous aux supports de montant. Assurez-vous
d'attacher bien les extrémités correctes des supports selon l'illustration.
b. Fixez les supports à l'aide des boulons hexagonales (APJ), des rondelles plates (ABD) et des écrous à bride (APN) de sorte que
les boulons passent par les trous intérieurs dans les supports de montant.
a. Coloque los soportes de extensión (ESH) en los soportes para tirantes (ESG), y alinee los agujeros diagonales.
Fije los extremos de los soportes de extensión que tienen los dos agujeros más pequeños a los soportes para tirantes.
Asegúrese de colocar los extremos correctos de los soportes, tal como se muestra.
b. Sujete los soportes con un perno de cabeza hexagonal (APJ), una rondana plana (ABD) y una tuerca de brida (APN),
haciendo pasar los pernos a través de los agujeros interiores de los soportes para tirantes.
a. Coloque os Suportes de Extensão (ESH) nos Suportes de Trilho (ESG) e alinhe os orifícios diagonais. Fixe o fi nal do Suporte
de Extensão com os dois orifícios menores nos Suportes de Trilho. Certifi que-se de fi xar o fi nal correto dos Suportes
como mostrado.
b. Prenda os Suportes com um Parafuso Hexagonal (APJ), a Arruela Plana (ABD) e uma Porca de Flange (APN), com os Parafusos
que fi cam através dos orifícios internos nos Suportes de Trilho.
/ SECTION 2 (SUITE)
/ SECCIÓN 2 (SIGUE)
APJ (x4)
ESH
ESH
ESH
ESH
/ SECÇÃO 2 (CONTINUAÇÃO)
APN (x4)
ABD (x4)
APJ
ABD
APN
12
