SECTION 2 (CONTINUED)
TOOLS AND HARDWARE REQUIRED / HERRAMIENTAS Y ACCESORIOS REQUERIDOS / OUTILS ET ACCESSOIRES REQUIS / FERRAMENTAS E FERRAGENS NECESSÁRIAS
1/2" (13 mm)
(x2)

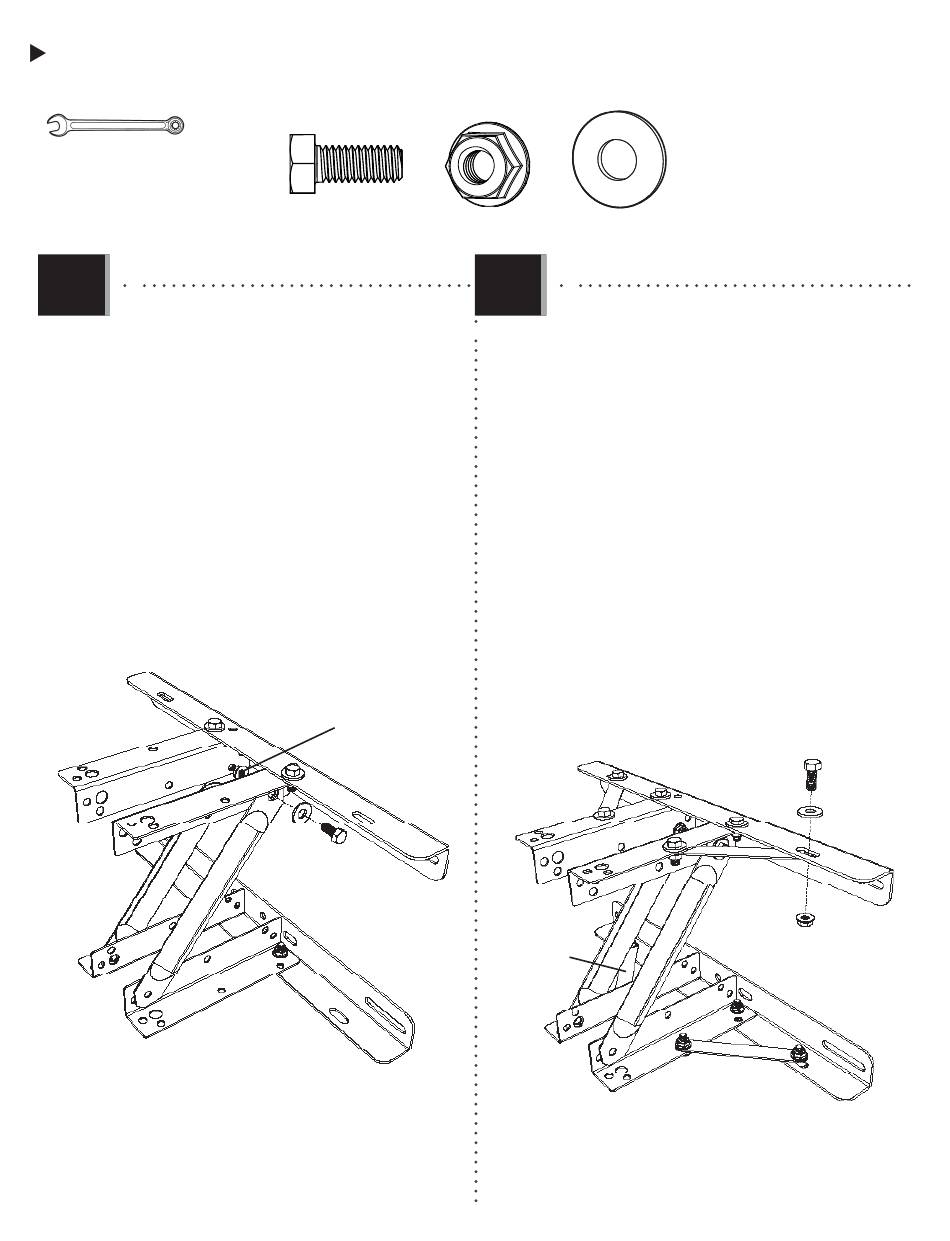

2.3
• Attach the smaller holes in the Diagonal Supports
(ESI) to the lower holes in the upper Extension
Brackets (ESH) with Hex Bolts (APJ), Flat Washers (ABD)
and Flange Nuts (APN).
• Fixez les supports diagonaux (ESI) aux trous inférieurs
des supports d'extension supérieurs (ESH) à l'aide des
boulons hexagonaux (APJ), des rondelles plates (ABD) et
des écrous à bride (APN).
• Sujete los soportes diagonales (ESI) a los agujeros
inferiores de los soportes de extensión superiores (ESH)
con Pernos de cabeza hexagonal (APJ), rondanas planas
(ABD) y tuercas de brida (APN).
• Fixe os orifícios menores nos Suportes Diagonais (ESI)
nos orifícios mais baixos nos Suportes de Extensão
inferiores (ESH) com os Parafusos Hexagonais (APJ), as
Arruelas Planas (ABD) e as Porcas de Flange (APN).
ESI
/ SECTION 2 (SUITE)
/ SECCIÓN 2 (SIGUE)
APJ (x10)
APN
ABD
APJ
ESI
/ SECÇÃO 2 (CONTINUAÇÃO)
APN (x10)
ABD (x10)
2.4
• Attach the four Stabilizers (ESJ) to the middle
holes in the Extension Brackets and the slots
in the Stud Brackets. Use a Hex Bolt (APJ), a Flat
Washer (ABD) and a Flange Nut (APN) for each side
of the Stabilizers.
• Fixez les quatre stabilisateurs (ESJ) aux trous
du milieu des supports d'extension et fentes
des supports de montant. Utilisez un boulon
hexagonal (ABJ), une rondelle plate (ABD) et
un écrou à bride (APN) pour chaque côté des
stabilisateurs.
• Fije los cuatro estabilizadores (ESJ) en los
agujeros intermedios de los soportes de
extensión y en las ranuras de los soportes
para tirante. Use un perno hexagonal (APJ), una
rondana plana (ABD), y una tuerca de brida (APN)
para cada lado de los estabilizadores.
• Fixe os quatros Estabilizadores (ESJ) nos
orifícios do meio nos Suportes de Extensão
nas ranhuras nos Suportes de Trilho. Use um
Parafuso Hexagonal (APJ), uma Arruela Plana (ABD)
e uma Porca de Flange (APN) para cada lado dos
Estabilizadores.
ESJ
ESJ
13
APJ
ABD
ESJ
APN
ESJ
