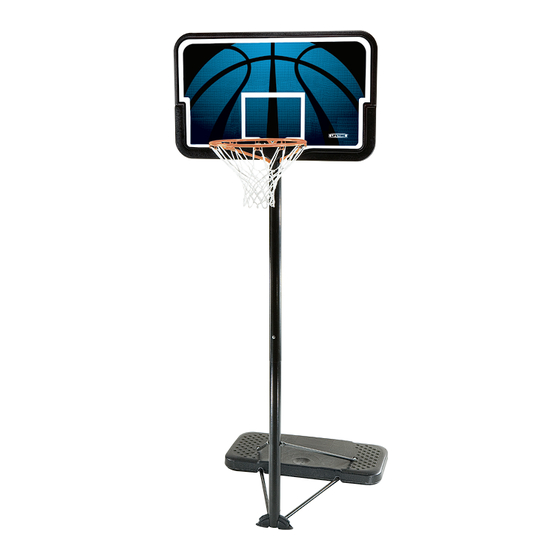

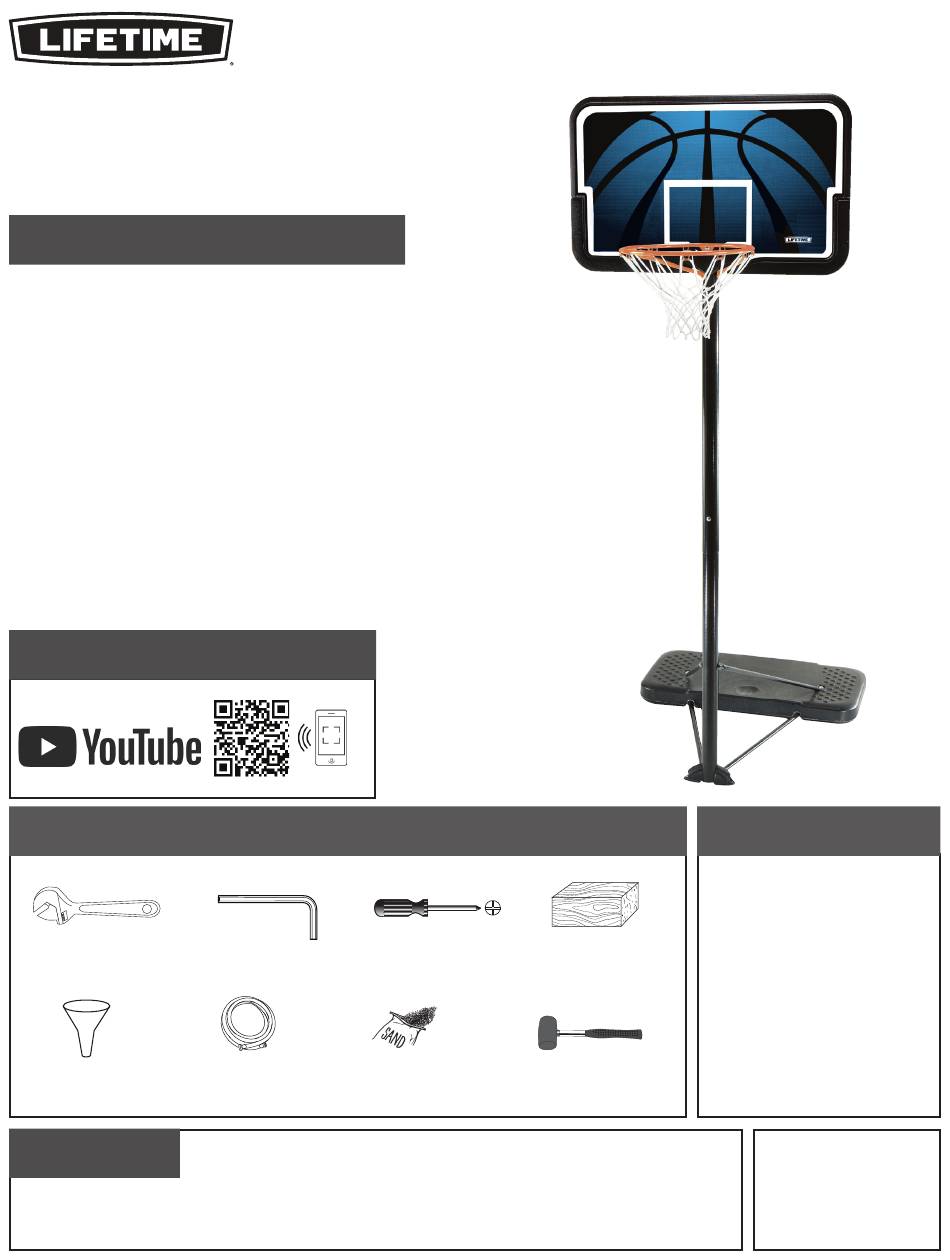

STREAMLINE
BASKETBALLSYSTEM
MODELL 90268
VOR BEGINN DER MONTAGE:
• Beschließen Sie, mit welchem Material Sie den Standfuß
befüllen werden (Empfehlung: Sand)
• Empfehlung: 2 oder mehr Personen für den Aufbau.
HOLEN SIE SICH DIE MONTAGEHILFE
SEHEN SIE DIE ANLEITUNGSVIDEOS AUF YOUTUBE
Code scannen oder suchen http://go.lifetime.com/90268playlist
ERFORDERLICHE WERKZEUGE
(2)
(1)
NOCH FRAGEN?
Telefon: 1-800-225-3865
7:00 Uhr-17:00 Uhr MST (Montag-Fritag)
und 9:00 Uhr-13:00 Uhr MST (Samstag)
®
3/16" (5 mm)
(2, enthalten)
(1)
68 kg (150 lb)
WENDEN SIE SICH AN DEN LIFETIME-KUNDENDIENST:
Live Chat:
www.lifetime.com
Diese Anleitung aufheben für
den Fall, dass Sie sich wegen
Ersatzteile an den Hersteller
wenden müssen.
(1)
Kundendienst europäisches Festland
und Vereinigtes Königreich:
E-Mail: cs@lifetimeproducts.eu
MONTAGEANLEITUNG
INHALTSVERZEICHNIS
Symbol-Legende.......................2
Notizen...................................3
Montage des Ständers.................4
am Standfußsockel.....................8
(1)
Korbringbaugruppe.............13
Bauteilebezeichner...............i-iv
Endmontage..........................17
Wartungsanleitung..............22
Warnaufkleber........................23
(1)
Registrierung........................26
Gewährleistung.....................27
Modellnummer: 90268
Produkt-ID:
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lifetime STREAMLINE 90268
Inhaltszusammenfassung für Lifetime STREAMLINE 90268
-
Seite 1: Inhaltsverzeichnis
Bauteilebezeichner....i-iv Endmontage......17 Wartungsanleitung....22 Warnaufkleber......23 68 kg (150 lb) Registrierung......26 Gewährleistung.....27 Modellnummer: 90268 NOCH FRAGEN? WENDEN SIE SICH AN DEN LIFETIME-KUNDENDIENST: Produkt-ID: Live Chat: Telefon: 1-800-225-3865 Kundendienst europäisches Festland www.lifetime.com und Vereinigtes Königreich: 7:00 Uhr–17:00 Uhr MST (Montag–Fritag) E-Mail: cs@lifetimeproducts.eu und 9:00 Uhr–13:00 Uhr MST (Samstag) -
Seite 2: Symbol-Legende
SYMBOL-LEGENDE • Besagt, dass hier beim Lesen besondere Aufmerksamkeit erforderlich ist. • • • • • • • 1211371 9/5/2020... -
Seite 3: Warnhinweise Und Notizen
WARNHINWEISE UND NOTIZEN SICHERHEITSHINWEISE Der Besitzer muss gewährleisten, dass alle Beteiligten Bescheid wissen und die Regeln für den sicheren Betrieb des Systems befolgen. Versuchen Sie aus Sicherheitsgründen nicht, die Montage dieses Produkts durchzuführen, ohne die nachfolgende Anleitung mit Vorsicht zu befolgen. Die gesamte Verpackung und das Verpackungsmaterial auf vorhandene Bauteile und/oder weitere Anleitungen überprüfen. -
Seite 4: Erforderliche Hardware
MONTAGE DES STÄNDERS ERFORDERLICHE HARDWARE Hardware-Blisterpackung AOL (x2) ADS (x1) AOM (x1) CIH (x1) ERFORDERLICHE BAUTEILE Metallteile Kunststoffteile 43” ALH (x1) • Dieses Ständerrohr (ALH) nicht von der Innenseite des mittleren Ständerrohrs (ALF) entfernen. 43” ALF (x1) Warnaufkleber BFN (x1) 43”... - Seite 5 • Wenn Sie in diesem Abschnitt auf Probleme stoßen, scannen Sie den QR-Code, um in einem Video anzuzeigen, wie das Ständerrohr zu montieren ist. • http://go.lifetime.com/streamline-poleassembly • Ziehen Sie den Kunststoff aus dem oberen • Die Spitze des oberen Ständerrohrs nach oben durch Ständerrohr heraus, während sich das obere...
-
Seite 6: Symbol-Legende
ABSCHNITT 1 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE AOL (x2) AOM (x1) • Das obere Ständerrohr (ALH) weit genug aus dem mittleren • Das obere Ständerrohr (ALH) auf die niedrigste Höhe positionieren, und den Ständerrohr (ALF) schieben, so dass die Löcher am unteren Einstellknopf (BFN) mit der dargestellten Ende des mittleren Ständerrohrs nicht verdeckt sind. -
Seite 7: Notizen
ABSCHNITT 1 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE ADS (x1) CIH (x1) • Das Loch im mittleren Ständerrohr (ALF) auf den • DIESER SCHRITT KANN NICHT RÜCKGÄNGIG GEMACHT WERDEN! Schlitz im unteren Ständerrohr (ALE) ausrichten und Das Ende des Ständers fünf bis sechs Mal auf ein die gewölbte Senkscheibe (CIH) mit der dargestellten Stück Altholz oder Karton schlagen. -
Seite 8: Montage Des Ständers
MONTAGE KORBBRETT UND KORBRINGBAUGRUPPE ERFORDERLICHE HARDWARE Hardware-Blisterpackung APO (x1) ABD (x9) APJ (x2) APP (x1) APG (x2) APQ (x2) AAO (x5) APN (x3) ERFORDERLICHE BAUTEILE Metallteile ” BFM (x2) ALX (x1) Kunststoffteile AJI (x1) ERFORDERLICHE WERKZEUGE... - Seite 9 • Wenn Sie in diesem Abschnitt auf Probleme stoßen, scannen Sie den QR-Code unten, um das Video mit der Montage des Ständerrohrs anzuzeigen. • http://go.lifetime.com/streamline-backboardtorim • Den Korbring (ALX) in die Schlitze an der vorderen Rückwand (AJI) einführen, indem Sie den Korbring in einem 45-Grad-Winkel anlegen und die Korbringklammern wie dargestellt einzeln in das Korbbrett einstecken.
- Seite 10 ABSCHNITT 2 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE APO (x1) APP (x1) LASSEN SIE EINEN ERWACHSENEN DAS KORBBRETT UND DIE KORBRINGBAUGRUPPE HALTEN, BIS DIESER MONTAGESCHRITT FERTIGGESTELLT IST. • Das obere Ständerrohr (ALH) zwischen die Korbringklammern legen und die Löcher im oberen Ständerrohr wie dargestellt auf die Löcher im Korbbrett (AJI) ausrichten.
- Seite 11 ABSCHNITT 2 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE (x2) APG (x2) AAO (x3) ABD (x5) APN (x1) • Den Korbring am Korbbrett (ALH) und am oberen Ständerrohr anbringen, indem Sie eine Nylock-Bundmutter (AAO) mit einer Unterlegscheibe (ABD) an der 11,43 cm (4 1/2 Zoll) Schlossschraube (APO) befestigen. Außerdem eine Flansch- Kontermutter (APN) auf der 0,79 x 10,16 cm (5/16 x 4 Zoll) Schlossschraube (APP) befestigen.
-
Seite 12: Montage Des Ständers Am Standfußsockel
ABSCHNITT 2 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE (x2) APJ (x2) APQ (x2) AAO (x2) APN (x2) ABD (x4) • Eine Schlossschraube (APQ) in das auf dem Korbbrett (AJI) dargestellten Loch einführen. • Eine Korbbrettstrebe (BFM) über die Schlossschraube (APQ) schieben und die Korbbrettstrebe am Korbbrett (AJI) und die Korbringklammern mit der dargestellten Hardware befestigen. - Seite 13 MONTAGE DES STÄNDERS AM STANDFUSSSOCKEL ERFORDERLICHE HARDWARE Hardware-Blisterpackung 6 1/4” AOR (x1) (Nicht die tatsächliche Länge) AON (x2) EER (x4) AOS (x1) AAO (x2) DXZ (x1) AOO (x2) BTS (x1) 5 1/2” ABD (x4) AOQ (x1) (Nicht die tatsächliche Länge) BFR (x2) AAY (x1) EEO (x2)
- Seite 14 • Wenn Sie in diesem Abschnitt auf Probleme stoßen, scannen Sie den QR-Code unten, um das Video mit der Montage des Ständerrohrs anzuzeigen. • http://go.lifetime.com/streamline-poletobase • Das Querrohr (BDB) mit der dargestellten Hardware an • Die untere Ständerrohrstrebe wie dargestellt in den linken und rechten unteren Ständerrohrstreben...
-
Seite 15: Bauteilebezeichner
BAUTEILEBEZEICHNER Diese Seite wurde absichtlich leer gelassen... - Seite 16 BAUTEILEBEZEICHNER Metallteile 43” ALH (x1) • Dieses Ständerrohr (ALH) nicht von der Innenseite des mittleren Ständerrohrs (ALF) entfernen. ALX (x1) 43” ALF (x1) Warnaufkleber ” (470mm) 43” BFM (x2) ALE (x1) 41” ALI (x2) ALK (x1) ALJ (x1) BDB (x1)
- Seite 17 BAUTEILEBEZEICHNER Kunststoffteile AJI (x1) AKZ (x1) BFN (x1) BFQ (x1) AMU (x2) AJM (x1) BFO (x1) BFP (x1)
- Seite 18 BAUTEILEBEZEICHNER ERFORDERLICHE HARDWARE AOL (x2) ADS (x1) AOM (x1) CIH (x1) AZY (x2) APO (x1) ABD (x13) APJ (x2) APP (x1) APQ (x2) APG (x2) AAO (x7) APN (x3) 6 1/4” BTS (x1) (Nicht die tatsächliche Länge) EER (x4) AOS (x1) AOR (x1) DXZ (x1) AOO (x2)
- Seite 19 ABSCHNITT 3 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE 6 1/4” (x2) AOO (x2) (Nicht die tatsächliche Länge) AAO (x2) AOS (x1) AOQ (x1) ABD (x4) (Nicht die tatsächliche Länge) AOR (x1) AAY (x1) • Die unteren Ständerrohrstreben (ALI) am Standfußsockel und an der unteren Ständerrohrstrebenbaugruppe mit der dargestellten Hardware anbringen.
- Seite 20 ABSCHNITT 3 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE EEO (x2) DXZ (x1) 5 1/2” BTS (x1) EER (x4) (Nicht die tatsächliche Länge) BFR (x2) • Die oberen Ständerrohrstreben (ALI) mit der dargestellten Hardware am unteren Ständerrohr (ALE) anbringen. • Achse und Rad-Baugruppen unter den Einkerbungen an der •...
-
Seite 21: Endmontage
ENDMONTAGE ERFORDERLICHE HARDWARE Hardware-Blisterpackung AZY (x2) ERFORDERLICHE BAUTEIL Kunststoffteile AKZ (x1) ERFORDERLICHE WERKZEUGE 68 kg (150 lb) - Seite 22 • Wenn Sie in diesem Abschnitt auf Probleme stoßen, scannen Sie den QR-Code unten, um das Video mit der Montage des Ständerrohrs anzuzeigen. • http://go.lifetime.com/fi llingthebase • Korbnetz (AKZ) am Korbring (ALX) anbringen. • Wenn Sie ein Ersatz-Korbnetz benötigen, rufen Sie bitte unsere Kundendienstabteilung an.
- Seite 23 ABSCHNITT 4 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE 68 kg (150 lb) AZY (x2) VORSICHT: Zwei Erwachsene sind zum Abschließen der Montage erforderlich. Um ernsthafte Verletzungen zu vermeiden, sollte das Ständerrohr von einem Erwachsenen ständig festgehalten werden, während der Standfußsockel mit Wasser befüllt wird. 4.2A •...
- Seite 24 ABSCHNITT 4 (FORTSETZUNG) ERFORDERLICHE WERKZEUGE UND HARDWARE AZY (x2) VORSICHT: Zwei Erwachsene sind zum Abschließen der Montage erforderlich. Um ernsthafte Verletzungen zu vermeiden, sollte das Ständerrohr von einem Erwachsenen ständig festgehalten werden, während der Standfußsockel mit Wasser befüllt wird. 4.2B •...
-
Seite 25: Höhenverstellung
HÖHENVERSTELLUNG Das Basketballsystem kann auf Höhen von 1,68 m (5 1/2 Fuß) bis 2,3 m (7,5 Fuß) eingestellt werden. DAS EINSTELLEN DER HÖHE AM SYSTEM SOLLTE NUR DURCH ERWACHSENE VORGENOMMEN WERDEN. a. Hinter das System stellen und am Ständerrohr ziehen, bis das Korbbrett auf dem Boden aufl iegt. b. -
Seite 26: Wartungsanleitung
WARTUNGSANLEITUNG... -
Seite 27: Warnaufkleber
Nunca juegue con un equipo dañado. avant utilisation. del viento, lejos de propiedades personales que puedan dañarse www.lifetime.com #1171039 11/03/2015... -
Seite 28: Warnhinweis
WARNAUFKLEBER AUF DEUTSCH WARNHINWEIS NICHTBEACHTUNG DIESER WARNHINWEISE KANN SCHWERWIEGENDE VERLETZUNGEN ODER SACHSCHÄDEN VERURSACHEN. Der Eigentümer des Systems muss sicherstellen, dass alle Beteiligten die folgenden Sicherheitsregeln für das System kennen und befolgen. • Halten Sie sich nur dann kurzzeitig am Korbring fest, um Ihr Gleichgewicht wiederzugewinnen oder andere Personen vor Verletzungen zu schützen. - Seite 29 HINWEISE...
-
Seite 30: Registrierung
REGISTRIEREN SIE IHR PRODUKT ONLINE AUF WWW.LIFETIME.COM •... -
Seite 31: Jahre Eingeschränke Werksgewährleistung
Bedingungen verkauft und kein Vertreter der Firma darf auf diese Bestimmung verzichten oder diese Bestimmung ändern. 5. Dieses Produkt ist nicht für institutionelle oder gewerbliche Nutzung vorgesehen. Lifetime Products, Inc. übernimmt für eine derartige Anwendung keine Haftung. Bei institutioneller oder gewerblicher Nutzung erlischt die Gewährleistung. - Seite 32 ERWEITERN SIE IHREN KAUF BEI LIFETIME® MIT DEM HINZUFÜGEN VON ZUBEHÖR ODER ANDEREN AUSGEZEICHNETEN PRODUKTEN Zubehör oder andere Lifetime® -Produkte können Sie unter der folgenden Adresse kaufen: www.lifetime.com Oder rufen Sie uns unter der folgenden Nummer an 1-800-424-3865 www.lifetime.com...
