de Montageanleitung

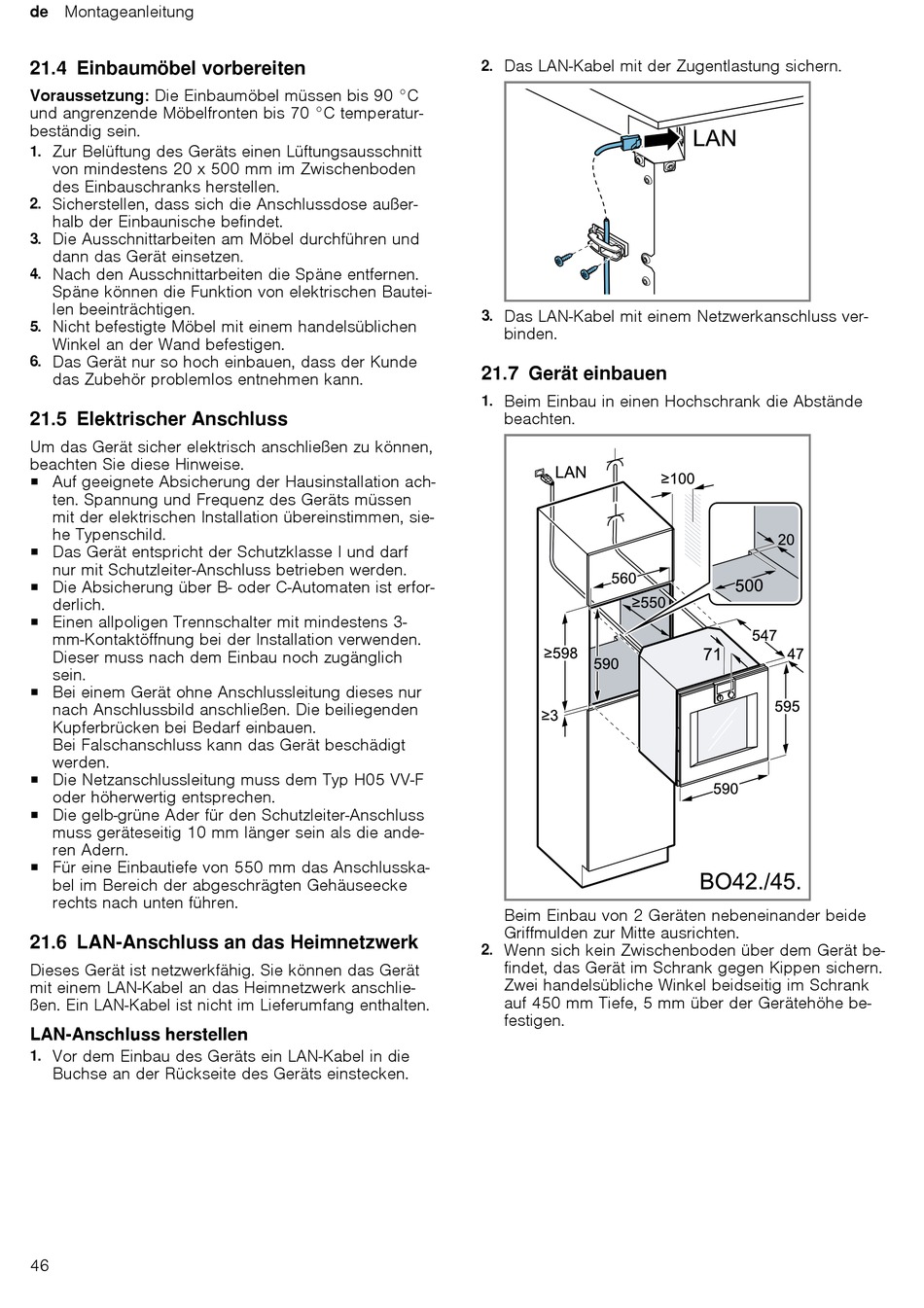

21.4 Einbaumöbel vorbereiten
Voraussetzung: Die Einbaumöbel müssen bis 90 °C
und angrenzende Möbelfronten bis 70 °C temperatur-
beständig sein.
Zur Belüftung des Geräts einen Lüftungsausschnitt
1.
von mindestens 20 x 500 mm im Zwischenboden
des Einbauschranks herstellen.
Sicherstellen, dass sich die Anschlussdose außer-
2.
halb der Einbaunische befindet.
Die Ausschnittarbeiten am Möbel durchführen und
3.
dann das Gerät einsetzen.
Nach den Ausschnittarbeiten die Späne entfernen.
4.
Späne können die Funktion von elektrischen Bautei-
len beeinträchtigen.
Nicht befestigte Möbel mit einem handelsüblichen
5.
Winkel an der Wand befestigen.
Das Gerät nur so hoch einbauen, dass der Kunde
6.
das Zubehör problemlos entnehmen kann.
21.5 Elektrischer Anschluss
Um das Gerät sicher elektrisch anschließen zu können,
beachten Sie diese Hinweise.
¡ Auf geeignete Absicherung der Hausinstallation ach-
ten. Spannung und Frequenz des Geräts müssen
mit der elektrischen Installation übereinstimmen, sie-
he Typenschild.
¡ Das Gerät entspricht der Schutzklasse I und darf
nur mit Schutzleiter-Anschluss betrieben werden.
¡ Die Absicherung über B- oder C-Automaten ist erfor-
derlich.
¡ Einen allpoligen Trennschalter mit mindestens 3-
mm-Kontaktöffnung bei der Installation verwenden.
Dieser muss nach dem Einbau noch zugänglich
sein.
¡ Bei einem Gerät ohne Anschlussleitung dieses nur
nach Anschlussbild anschließen. Die beiliegenden
Kupferbrücken bei Bedarf einbauen.
Bei Falschanschluss kann das Gerät beschädigt
werden.
¡ Die Netzanschlussleitung muss dem Typ H05 VV-F
oder höherwertig entsprechen.
¡ Die gelb-grüne Ader für den Schutzleiter-Anschluss
muss geräteseitig 10 mm länger sein als die ande-
ren Adern.
¡ Für eine Einbautiefe von 550 mm das Anschlusska-
bel im Bereich der abgeschrägten Gehäuseecke
rechts nach unten führen.
21.6 LAN-Anschluss an das Heimnetzwerk
Dieses Gerät ist netzwerkfähig. Sie können das Gerät
mit einem LAN-Kabel an das Heimnetzwerk anschlie-
ßen. Ein LAN-Kabel ist nicht im Lieferumfang enthalten.
LAN-Anschluss herstellen
Vor dem Einbau des Geräts ein LAN-Kabel in die
1.
Buchse an der Rückseite des Geräts einstecken.
46
Das LAN-Kabel mit der Zugentlastung sichern.
2.
Das LAN-Kabel mit einem Netzwerkanschluss ver-
3.
binden.
21.7 Gerät einbauen
Beim Einbau in einen Hochschrank die Abstände
1.
beachten.
Beim Einbau von 2 Geräten nebeneinander beide
Griffmulden zur Mitte ausrichten.
Wenn sich kein Zwischenboden über dem Gerät be-
2.
findet, das Gerät im Schrank gegen Kippen sichern.
Zwei handelsübliche Winkel beidseitig im Schrank
auf 450 mm Tiefe, 5 mm über der Gerätehöhe be-
festigen.
