5 Vertauschen Sie die Testleitungen und messen Sie die an der Diode anlie-

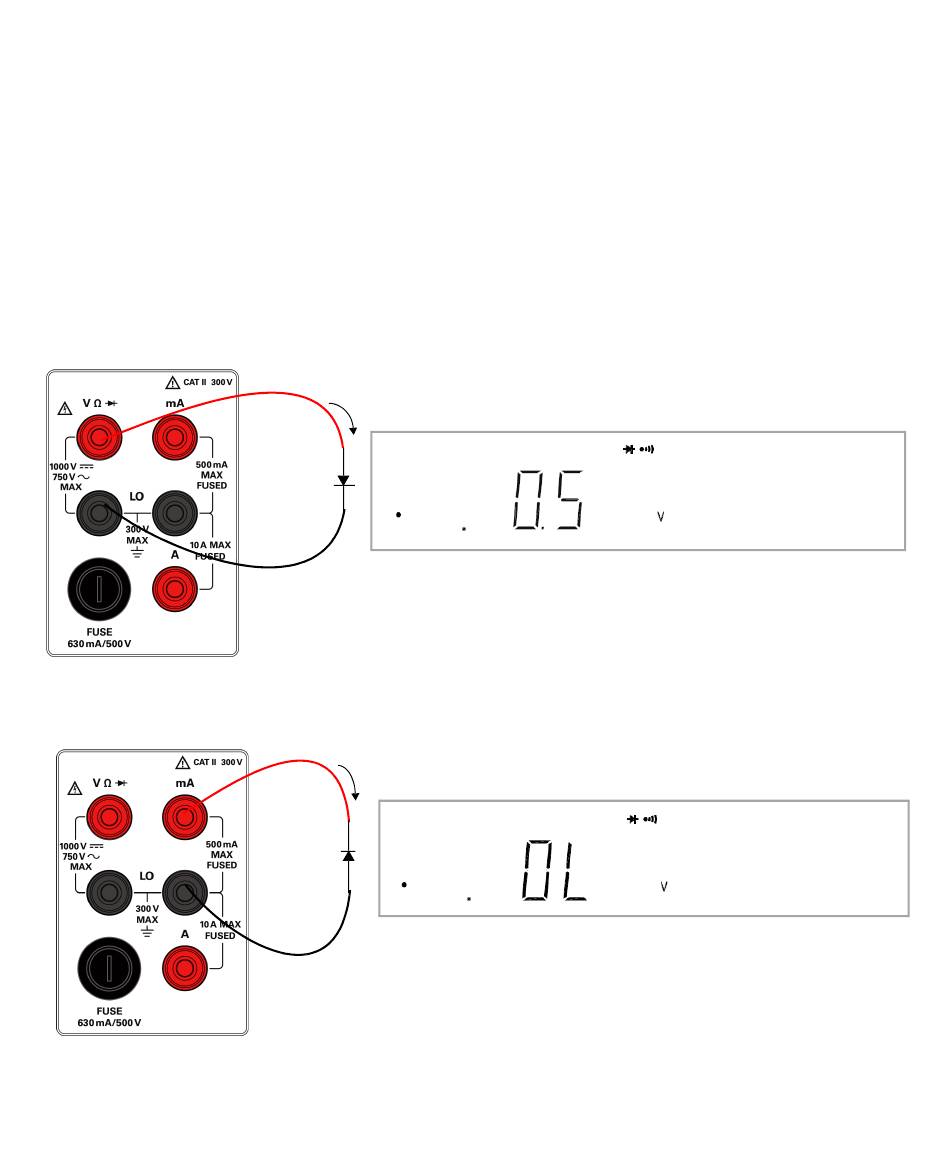

Abbildung 1-16 Testanschluss und Anzeige für Durchlassvorspannungsdiode/-durchgang
Abbildung 1-17 Testanschluss und Anzeige für Sperrspannungsdiode/-durchgang
U3401A Benutzer- und Servicehandbuch
gende Spannung erneut wie in
Diode gemäß den folgenden Richtlinien:
• Eine Diode wird als gut betrachtet, wenn das Multimeter im Sperrvor-
spannungsmodus OL anzeigt.
• Eine Diode wird als kurzgeschlossen betrachtet, wenn das Multimeter
ungefähr 0 V im Durchlassvorspannungsmodus und im Sperrvorspan-
nungsmodus anzeigt und ein durchgängiges akustisches Signal ertönt.
• Eine Diode wird als offen betrachtet, wenn das Multimeter im Durchlass-
vorspannungsmodus und im Sperrvorspannungsmodus OL anzeigt.
Teststrom
+
Durchlass-
spannung
–
+
Sperrvor-
spannung
–
Abbildung 1-17 gezeigt. Bewerten Sie die
Erste Schritte 1
