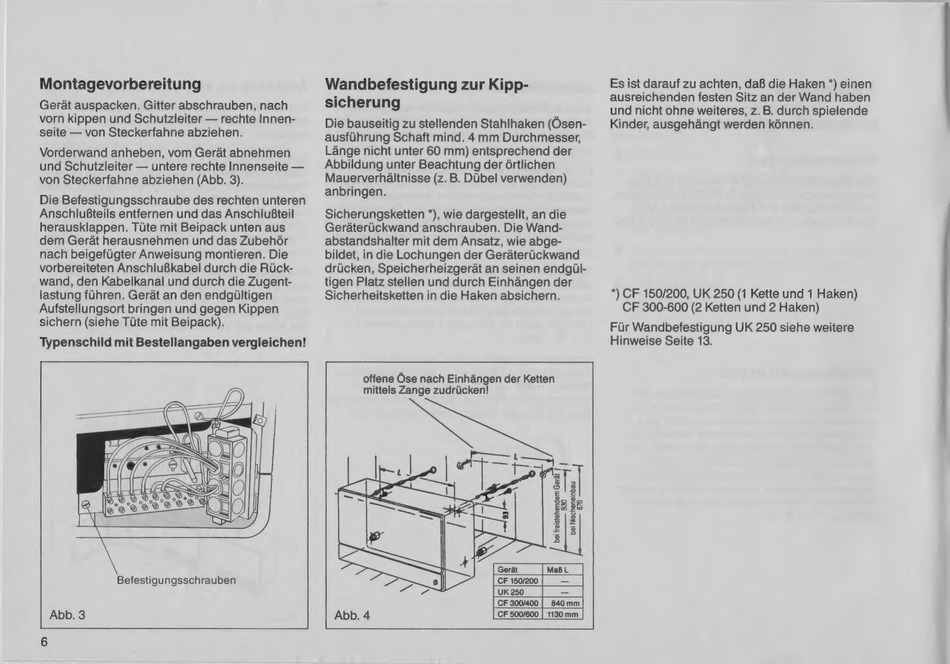

Montagevorbereitung
Gerät auspacken. Gitter abschrauben, nach
vorn kippen und Schutzleiter — rechte Innen-
seite — von Steckerfahne abziehen.
Vorderwand anheben, vom Gerät abnehmen
und Schutzleiter — untere rechte Innenseite —
von Steckerfahne abziehen (Abb. 3).
Die Befestigungsschraube des rechten unteren
Anschlußteils entfernen und das Anschlußteil
herausklappen. Tüte mit Beipack unten aus
dem Gerät herausnehmen und das Zubehör
nach beigefügter Anweisung montieren. Die
vorbereiteten Anschlußkabel durch die Rück-
wand, den Kabelkanal und durch die Zugent-
lastung führen. Gerät an den endgültigen
Aufstellungsort bringen und gegen Kippen
sichern (siehe Tüte mit Beipack).
Typenschild mit Bestellangaben vergleichen!
Befestigungsschrauben
Abb. 3
Wandbefestigung zur Kipp-
sicherung
Die bauseitig zu stellenden Stahlhaken (Ösen-
ausführung Schaft mind. 4 mm Durchmesser,
Länge nicht unter 60 mm) entsprechend der
Abbildung unter Beachtung der örtlichen
Mauerverhältnisse (z.B. Dübel verwenden)
anbringen.
Sicherungsketten *), wie dargestellt, an die
Geräterückwand anschrauben. Die Wand-
abstandshalter mit dem Ansatz, wie abge-
bildet, in die Lochungen der Geräterückwand
drücken, Speicherheizgerät an seinen endgül-
tigen Platz stellen und durch Einhängen der
Sicherheitsketten in die Haken absichern.
offene Öse nach Einhängen der Ketten
mittels Zange zudrücken!
ei freistehendem
Gerät
|
630
bei Nischeneinbau
670
P=
Es ist darauf zu achten, daß die Haken *) einen
ausreichenden festen Sitz an der Wand haben
und nicht ohne weiteres, z.B. durch spielende
Kinder, ausgehängt werden können.
*) CF 150/200, UK 250 (1 Kette und 1 Haken)
CF 300-600 (2 Ketten und 2 Haken)
Für Wandbefestigung UK 250 siehe weitere
Hinweise Seite 13.
