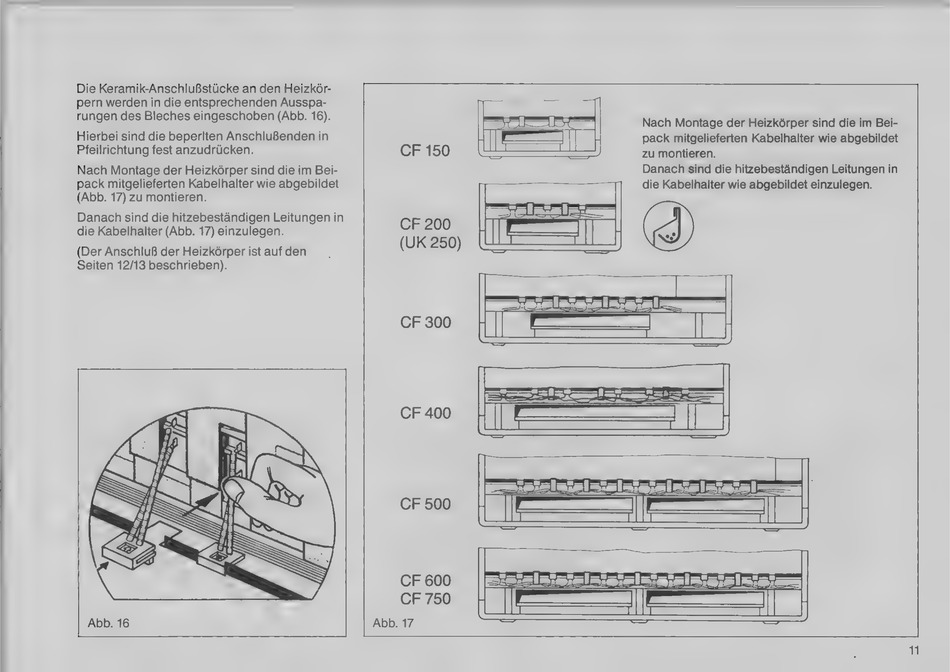

Die Keramik-Anschlußstücke an den Heizkör-
pern werden in die entsprechenden Ausspa-
rungen des Bleches eingeschoben (Abb. 16).
Hierbei sind die beperlten Anschlußenden in
Pfeilrichtung fest anzudrücken.
Nach Montage der Heizkörper sind die im Bei-
pack mitgelieferten Kabelhalter wie abgebildet
(Abb. 17) zu montieren.
Danach sind die hitzebeständigen Leitungen in
die Kabelhalter (Abb. 17) einzulegen.
(Der Anschluß der Heizkörper ist auf den
Seiten 12/13 beschrieben).
Abb. 16
CF 150
CF 300
CF 400
CF 500
CF 600
CF 750
Abb. 17
Nach Montage der Heizkörper sind die im Bei-
pack mitgelieferten Kabelhalter wie abgebildet
zu montieren.
Danach sind die hitzebeständigen Leitungen in
die Kabelhalter wie abgebildet einzulegen.
