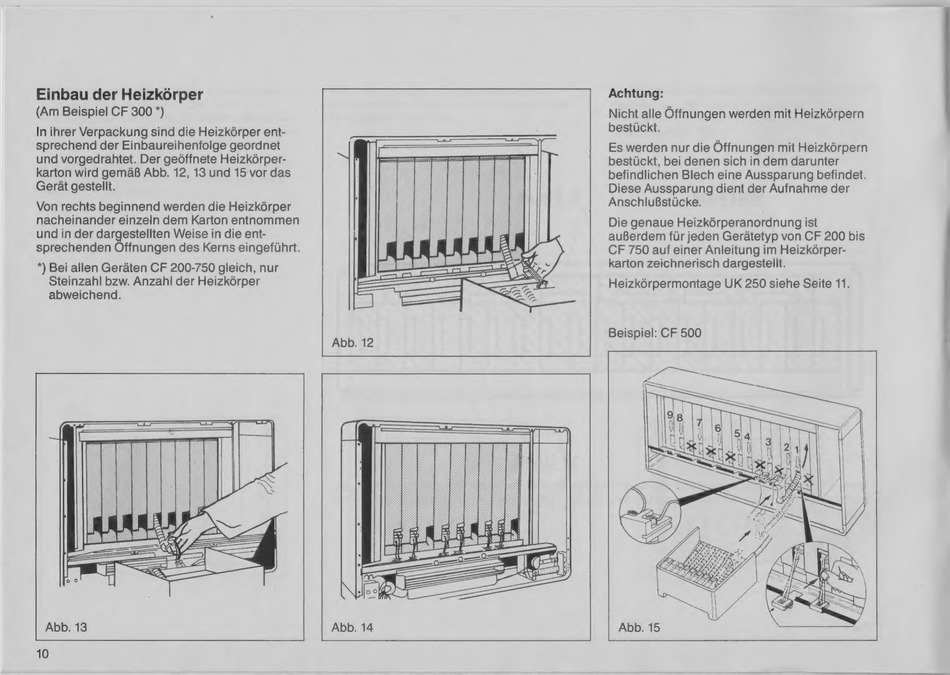

Einbau der Heizkörper
(Am Beispiel CF 300 *)
In ihrer Verpackung sind die Heizkörper ent-
sprechend der Einbaureihenfolge geordnet
und vorgedrahtet. Der geöffnete Heizkörper-
karton wird gemäß Abb. 12, 13 und 15 vor das
Gerät gestellt.
Von rechts beginnend werden die Heizkörper
nacheinander einzeln dem Karton entnommen
und in der dargestellten Weise in die ent-
sprechenden Öffnungen des Kerns eingeführt.
*) Bei allen Geräten CF 200-750 gleich, nur
Steinzahl bzw. Anzahl der Heizkörper
abweichend.
Achtung:
Nicht alle Öffnungen werden mit Heizkörpern
bestückt.
Es werden nur die Öffnungen mit Heizkörpern
bestückt, bei denen sich in dem darunter
befindlichen Blech eine Aussparung befindet.
Diese Aussparung dient der Aufnahme der
Anschlußstücke.
Die genaue Heizkörperanordnung ist
außerdem für jeden Gerätetyp von CF 200 bis
CF 750 auf einer Anleitung im Heizkörper-
karton zeichnerisch dargestellt.
Heizkörpermontage UK 250 siehe Seite 11.
Beispiel: CF 500
