3.

INSTALLATION

DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN
UND VORSCHRIFTEN AUSGEFÜHRT WERDEN.

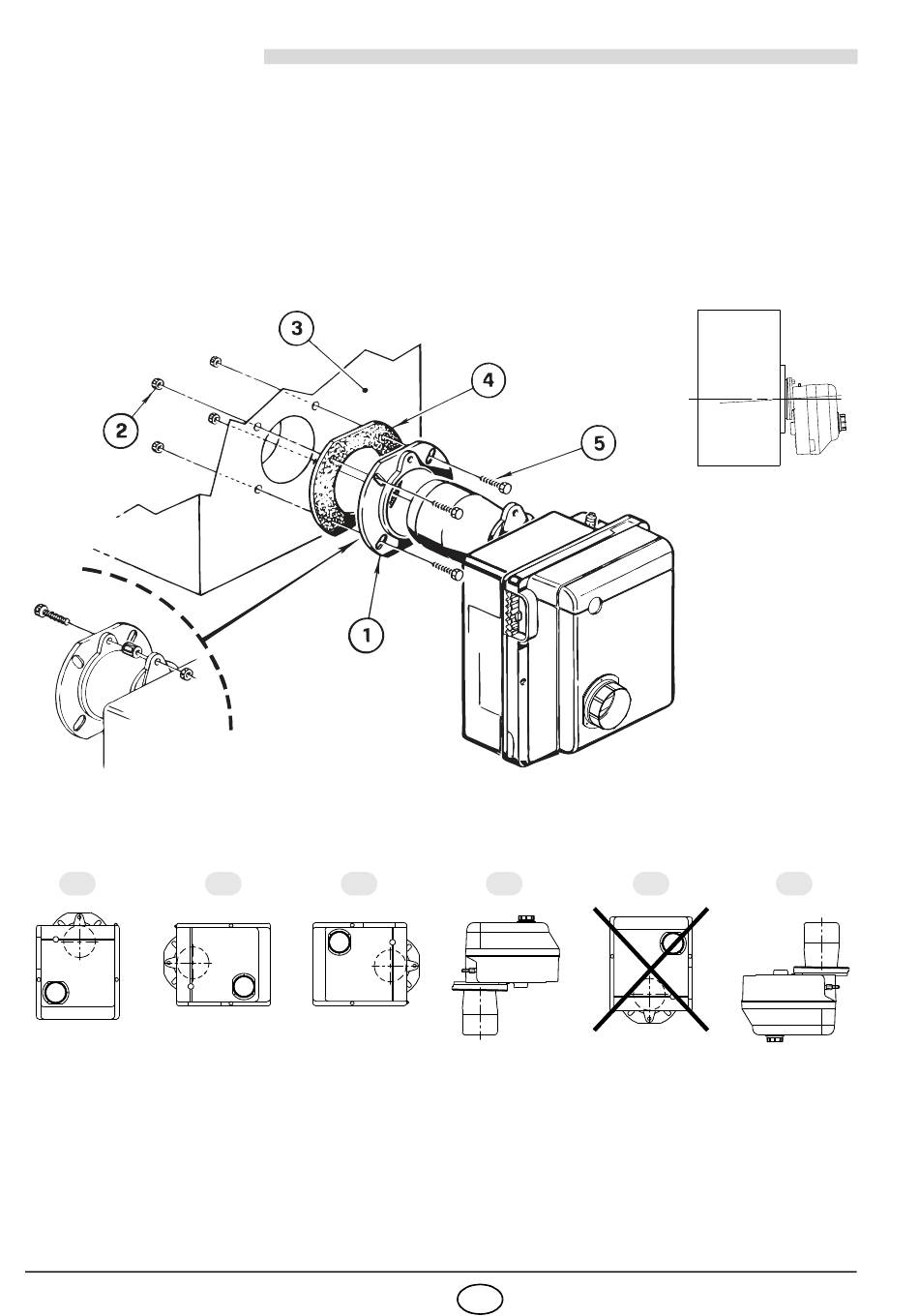

3.1 EINBAU VOM HEIZKESSEL

Die Schraube und die beiden Muttern am Flansch (1) montieren, (siehe Abb. 3).
➤
Falls erforderlich, die Bohrungen der Isolierdichtung (4) erweitern.
➤
Mit den Schrauben (5) und (falls erforderlich) den Muttern (2) den Flansch (1) an der Heizkesseltür (3)
➤
mit Isolierdichtung (4) montieren, (siehe Abb 2).
Nach Abschluß der Montagearbeiten überprüfen, ob der Brenner leicht geneigt ist, wie in Abb. 4.
➤
Abb. 2
Abb. 3
3.2

BETRIEBSPOSITION

1
20062489
20058598
2 3 4
4 D
20059471
Abb. 4
20059470
5 6
