Verwendungsbereich
Die FüllCombi BA 6628 dient zur Automatisie-
rung des Füllvorgangs bei Warmwasserhei-
zungsanlagen.
Der eingebaute Systemtrenner BA nach DIN EN
1717 verhindert ein Rückfließen des Heizungs-
wassers in die Trinkwasserleitung. In dieser
Kombination ist der direkte Festanschluss an
die Heizungsanlage nach DIN EN 1717 zuge-
lassen.
Der integrierte Druckminderer sorgt für den kor-
rekten und konstanten Druck der Anlage.
Ausführung
Die FüllCombi BA besteht aus einer integrierten
eingangsseitigen Absperrung, Systemtrenner
BA nach DIN EN 1717, Ablauftrichter, Prüfvor-
richtungen, Druckminderer, Schmutzfänger und
Manometer. Einstellbereich des Druckminde-
rers zwischen 0,5 und 4 bar. Beidseitige Ver-
schraubungen.
Gehäuse aus Pressmessing. Innenteile und
Ablauftrichter aus hochwertigem Kunststoff und
NBR.
Die FüllCombi BA beinhaltet alle nach DIN EN
1717 festgelegten Bestandteile, um die Trink-
wasserleitung direkt mit dem Heizungskreislauf
zu verbinden.
Der eingebaute Druckminderer gewährleistet
einen konstanten eingestellten Ausgangsdruck,
damit die Heizungsanlage während des Füll-
vorganges vor ungewolltem Überdruck ge-
schützt wird.
Nach Beendigung des Füll- und Entlüftungs-
vorganges sollte die integrierte Absperrung
geschlossen werden, damit eine unkontrollier-
te Nachfüllung der Heizungsanlage verhindert
wird.
Einbau
Die Anschlussleitung der FüllCombi BA muss so
ausgeführt sein, dass keine Stagnation entsteht.
Vor dem Einbau der FüllCombi BA ist die Rohr-
leitung sorgfältig zu spülen. Die Armatur ist so
in die Rohrleitung einzubauen, dass der Ab-
lauftrichter senkrecht nach unten zeigt, damit
2
das austretende Wasser mit freiem Gefälle ab-
laufen kann.
Ein gut zugänglicher Einbauort vereinfacht War-
tung und Inspektion. Es ist darauf zu achten,
dass der Einbauort vor Überflutung und Frost
geschützt und gut belüftet ist. Die Ablaufleitung
ist mit ausreichender Kapazität vorzusehen.
Damit eine dauerhafte und einwandfreie Funk-
tion gewährleistet werden kann, empfehlen wir
den Einbau eines Trinkwasserfilters nach DIN
EN 13443, Teil 1 unmittelbar nach der Wasser-
zähleinrichtung.
Ebenfalls sind die Wartungsintervalle der Füll-
Combi BA einzuhalten. Zum Anschluss des
Trichters an das Abwassersystem ist die gültige
Norm DIN EN 12056 zu beachten.

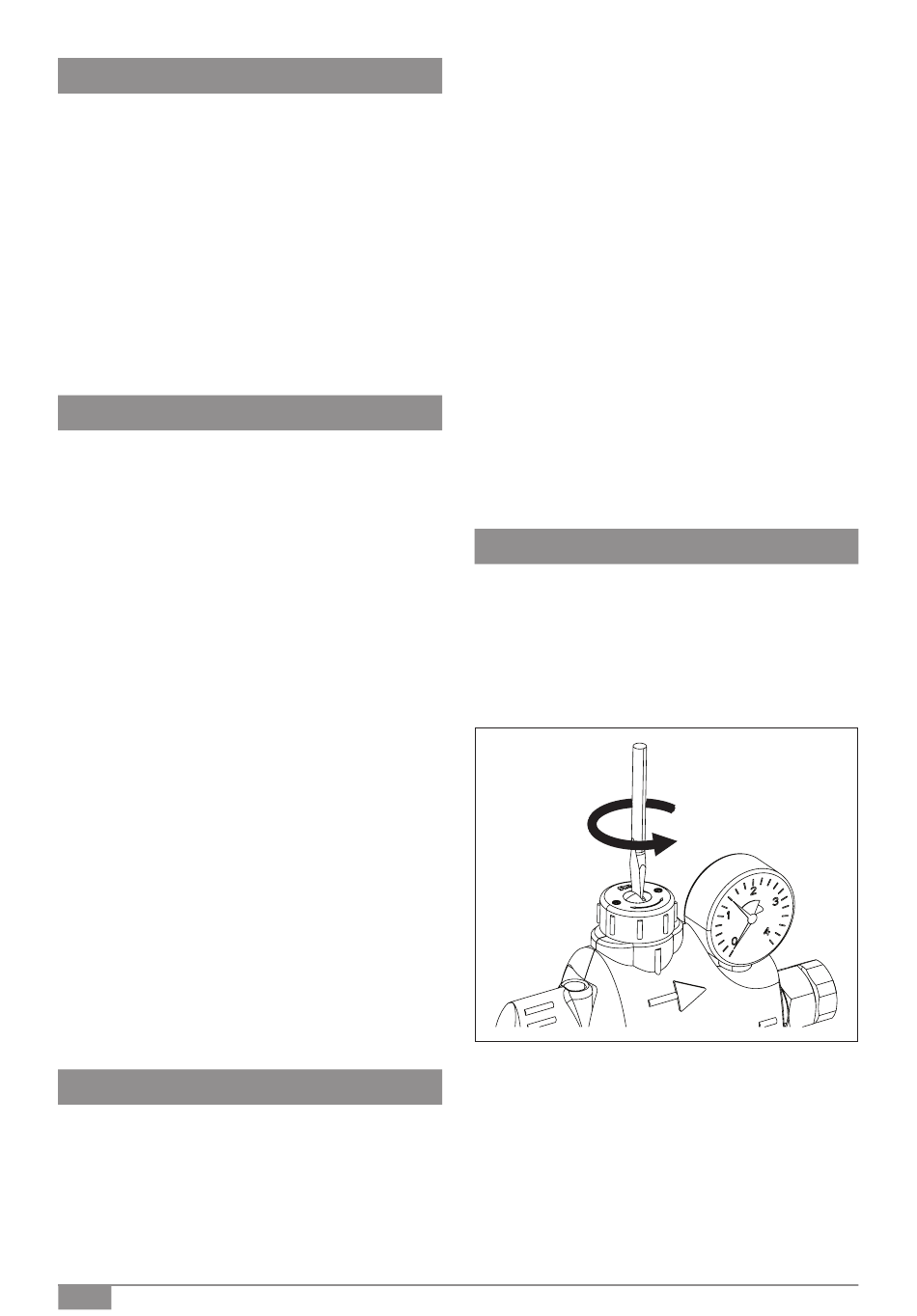

Einstellung Druckminderer
Der Druckminderer der FüllCombi BA ist werk-
seitig auf 1,5 bar eingestellt. Der Eingangsdruck
muss min. 1 bar höher sein als der gewünschte
Anlagendruck. Der Druckminderer läßt sich wie
folgt einstellen:
Lösen Sie die Schraube.
Zur Senkung des Fülldrucks den Einstellgriff in
Richtung Minus (-) und zur Erhöhung in Rich-
tung Plus (+) drehen - Der eingestellte Druck
wird auf dem Manometer angezeigt.
Dabei ist zu beachten, dass der heizungssei-
tige Druck geringer ist als der gewünschte Füll-
druck.
