Nivocompact FTC 131 Z, FTC 331 Z
Eine an der Innenwand des Betonsilos angebrachte Stahlplatte bildet hier die
Gegenelektrode zur Sonde. Vor allem bei Schüttgütern mit niedriger
Dielektrizitätskonstante ist dies noch besser als die Gegenelektrode, welche bereits
duch die Stahlbetonwand gegeben ist. Die Wärmedämmung verhindert Kondensat-
und dadurch Ansatzbildung an der Stahlplatte.
Betondecke
Die maximal 25 mm lange Gewindemuffe sollte möglichst in den Silo hineinragen,
um Einflüsse durch Kondensat und Ansatzbildung zu verringern.
Die Armierung bildet die Gegenelektrode zur senkrecht eingebauten Sonde.
Eine Wärmedämmung vermindert Kondensat- und damit Ansatzbildung
an der Stahlplatte.
Stahlplatte
min.∅ 300
oder 300
bei Konden-
Stahlplatte
mit Armierung
satbildung
verbunden
besser
Betonwand
Stahlplatte mit
Gewindemuffe
Wärmedämmung
Wärme-
dämmung
Stahlplatte
Wärmedämmung
Betondecke
Stahltopf

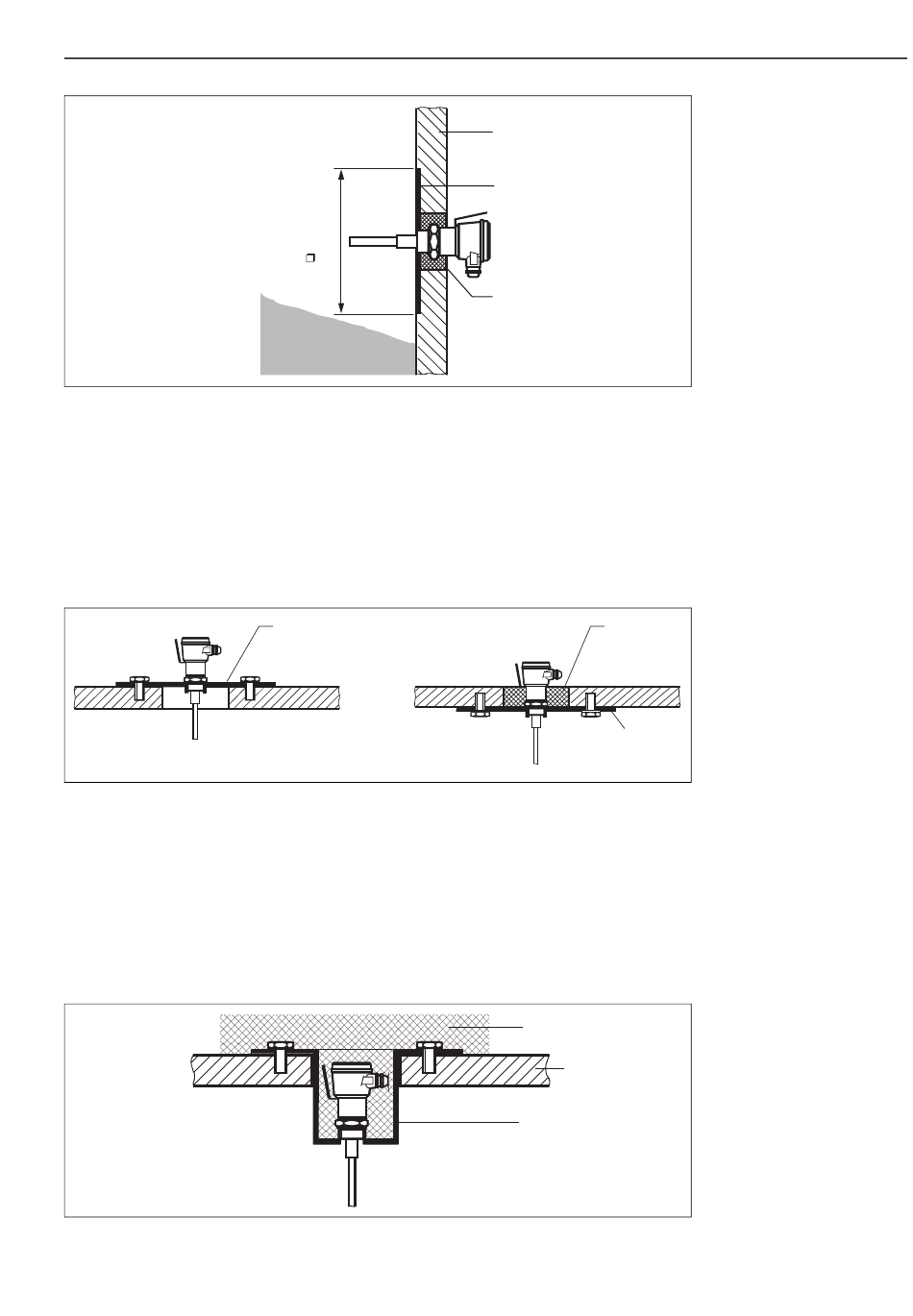

Einbau
Seitlicher Einbau in
Stahlbetonsilo
Abb. 9
Seitlich in einem Silo
mit Betonwänden
Einbau in
Stahlbetondecke
Abb. 10
Von oben in einem Silo
mit Betonwänden
Schutz vor
Kondensatbildung
Abb. 11
Optimale Lösung
bei starker Kondensatbildung:
Der Stahltopfboden nimmt die
Temperatur im Silo an;
daher kondensiert keine
Flüssigkeit an seiner Unterseite.
15
