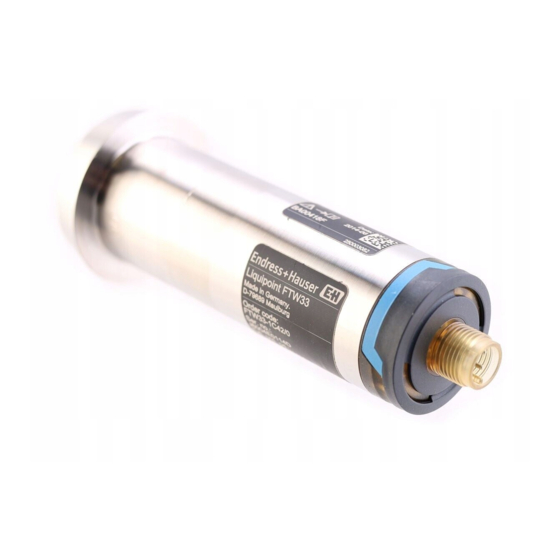

Endress+Hauser Liquipoint FTW33 IO-Link Kurzanleitung

Konduktive und kapazitive grenzstandmessung
Vorschau ausblenden Andere Handbücher für Liquipoint FTW33 IO-Link:

Werbung

KA01410F/00/DE/01.18
71423734
2018-11-30
Products
Kurzanleitung
Liquipoint FTW33
IO-Link
Konduktive und kapazitive Grenzstandmessung
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
– Internet:
www.endress.com/deviceviewer
– Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Liquipoint FTW33 IO-Link

  • Seite 1 Konduktive und kapazitive Grenzstandmessung Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: – Internet: www.endress.com/deviceviewer – Smartphone/Tablet: Endress+Hauser Operations App...
  • Seite 2 Liquipoint FTW33 IO-Link Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Seite 3: Inhaltsverzeichnis

    Liquipoint FTW33 IO-Link Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Dokumentfunktion .
  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Liquipoint FTW33 IO-Link Hinweise zum Dokument Dokumentfunktion Die Anleitung liefert alle wesentlichen Informationen von der Warenannahme bis zur Erstin- betriebnahme. Verwendete Symbole 1.2.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird.
  • Seite 5: Dokumentation

    Dokumenttypen verfügbar: Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D- Matrixcode (QR-Code) auf dem Typenschild einscannen 1.3.1 Technische Information (TI) Planungshilfe Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund...
  • Seite 6: Eingetragene Marken

    Grundlegende Sicherheitshinweise Liquipoint FTW33 IO-Link 1.3.3 Sicherheitshinweise (XA) Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei. Diese sind integraler Bestandteil der Betriebsanleitung. Auf dem Typenschild ist angegeben, welche Sicherheitshinweise (XA) für das jeweilige Gerät relevant sind.
  • Seite 7: Arbeitssicherheit

    Liquipoint FTW33 IO-Link Grundlegende Sicherheitshinweise Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen können sich im Betrieb durch Wärmeeintrag aus dem Prozess sowie durch die Verlustleistung der Elektronik auf bis zu 80 °C (176 °F) erwärmen. Der Sensor kann im Betrieb eine Temperatur nahe der Messstoff- tempertaur anehmen.
  • Seite 8: Produktsicherheit

    Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Produktbeschreibung Kompakter Grenzschalter für flüssige und pastöse Medien; Einsatz vorzugsweise in Rohrlei- tungen, Lager-, Misch- und Prozessbehälter mit oder ohne Rührwerk für den frontbündigen...
  • Seite 9: Warenannahme Und Produktidentifizierung

     Alle Angaben zum Messgerät und zum Umfang der zugehörigen Technischen Doku- mentation werden angezeigt. ‣ Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen  Alle Angaben zum Messgerät und zum Umfang der zugehörigen Technischen Doku- mentation werden angezeigt.
  • Seite 10: Typenschild

    Warenannahme und Produktidentifizierung Liquipoint FTW33 IO-Link Typenschild Order code: Ser. no.: Ext. ord. cd.: I max. 40 bar MWP: TAG: Date: A0036915 Gerätename Herstelleradresse Bestellcode Seriennummer Markierung für Testmagnet Erweiterter Bestellcode Betriebsspannung Signalausgang Prozesstemperatur Umgebungstemperatur Prozessdruck Zertifikatssymbole, Kommunikationsart (optional) Schutzart: z. B. IP, NEMA...
  • Seite 11: Lagerung, Transport

    Liquipoint FTW33 IO-Link Montage Lagerung, Transport 4.5.1 Lagerbedingungen • Zulässige Lagerungstemperatur: –40 … +85 °C (–40 … +185 °F) • Originalverpackung verwenden. 4.5.2 Produkt zur Messstelle transportieren Gerät in Originalverpackung zur Messstelle transportieren. Montage Montagebedingungen 5.1.1 Montageort Einbau in jeder beliebigen Lage in einem Behälter, Rohr oder Tank.
  • Seite 12: Einbau In Rohrleitungen

    Montage Liquipoint FTW33 IO-Link 5.1.2 Einbau in Rohrleitungen A0021052  3 Einbaulage in horizontalen Rohrleitungen A0038773  4 Die Messung kann durch Teilbedeckung oder Luftblasen am Sensor beeinträchtigt werden. A0025915  5 Frontbündiger Einbau Endress+Hauser...
  • Seite 13: Spezielle Montagehinweise

    Liquipoint FTW33 IO-Link Montage 5.1.3 Spezielle Montagehinweise • Gehäuse vor Schlageinwirkung schützen. • Bei der Montage, beim elektrischen Anschließen und im Betrieb darf keine Feuchtigkeit in das Gehäuse eindringen • Bei IP69 Variante die Schutzkappe des M12 Steckers erst kurz vor dem elektrischen Anschluss entfernen Gerät montieren...
  • Seite 14: Elektrischer Anschluss

    Elektrischer Anschluss Liquipoint FTW33 IO-Link  Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?  Ist das Gerät gegen Schlageinwirkung ausreichend geschützt?  Sind alle Befestigungs- und Sicherungsschrauben fest angezogen?  Ist das Gerät sachgerecht befestigt? Elektrischer Anschluss Anschlussbedingungen Das Messgerät hat 2 Betriebsarten:...
  • Seite 15: Sio-Modus (Ohne Io-Link Kommunikation)

    Liquipoint FTW33 IO-Link Elektrischer Anschluss WARNUNG Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Gemäß IEC/EN61010 ist für das Gerät ein geeigneter Trennschalter vorzusehen. ‣ Spannungsquelle: Berührungsungefährliche Spannung oder Class 2 circuit (Nordamerika). ‣ Gerät muss mit einer Feinsicherung 500 mA (träge) betrieben werden.
  • Seite 16: Anschlusskontrolle

    Elektrischer Anschluss Liquipoint FTW33 IO-Link Maximum-Sicherheit Anschlussbelegung MAX-Ausgang LED gelb (ye)2 – Funktionsüberwachung Bei der Beschaltung beider Ausgänge nehmen der MIN- und MAX-Ausgang im störungsfreien Betrieb gegenläufige Zustände (Antivalenz) ein. Im Störungsfall oder bei Leitungsbruch fallen beide Ausgänge ab. So ist neben der Füllstandsüberwachung auch eine Funktionsüberwa- chung möglich.
  • Seite 17: Bedienungsmöglichkeiten

    Liquipoint FTW33 IO-Link Bedienungsmöglichkeiten Bedienungsmöglichkeiten Vor-Ort-Bedienung 7.1.1 Betriebsanzeige (LEDs) A0038425  6 LEDs in der Gehäusekappe Status/Kommunikation Schaltzustand/Schaltausgang 2 Warnung/Wartungsbedarf Schaltzustand/Schaltausgang 1 Bei metallischer Gehäusekappe (IP69) ist keine Signalisierung durch LEDs von außen vorhanden. Bei Bedarf, kann ein Anschlusskabel mit M12 Stecker und LED-Anzeige bestellt werden.
  • Seite 18: Systemintegration

    Systemintegration Liquipoint FTW33 IO-Link • IO-Link Data Storage: Ja • Block Parametrierung: Ja • Betriebsbereitschaft: 4 s nach Anlegen der Versorgungsspannung ist das Gerät betriebsbe- reit 7.3.2 IO-Link Download http://www.endress.com/download • Bei Suchbereich "Software" auswählen • Bei Softwaretyp "Gerätetreiber" auswählen IO-Link (IODD) auswählen...
  • Seite 19: Inbetriebnahme Vor-Ort-Anzeige

    Liquipoint FTW33 IO-Link Inbetriebnahme Inbetriebnahme Vor-Ort-Anzeige 9.2.1 Lichtsignale (LEDs) Position der LEDs in der Gehäusekappe A0038425 Position LED Farbe Beschreibung der Funktion Status/Kommunikation • leuchtet: SIO-Modus grün (gn) • blinkt: Aktive Kommunikation, Blinkfrequenz • blinkt mit erhöhter Leuchtstärke: Gerätesuche (Identifikation des Gerätes), Blinkfrequenz...
  • Seite 20: Inbetriebnahme Mit Bedienmenü

    Inbetriebnahme Liquipoint FTW33 IO-Link LEDs an der Gehäusekappe mit Stecker M12, IO-Link Betriebsarten Warnung Störung Sensor frei bedeckt frei bedeckt A0038425 1: grün (gn) 2: gelb (ye) 2 3: rot (rd) 4: gelb (ye) 1 LEDs am Stecker M12 (Signalisiert den Zustand der Schaltausgänge)
  • Seite 21: Funktionstest Schaltausgang

    Liquipoint FTW33 IO-Link Funktionstest Schaltausgang Bei Nutzung der Blockparametrierung wird eine Parameteränderungen erst nach Parameter- download übernommen. WARNUNG Verletzungsgefahr und Sachschäden durch unkontrolliert ausgelöste Prozesse! ‣ Sicherstellen, dass keine nachgelagerten Prozesse unbeabsichtigt gestartet werden. IO-Link Kommunikation • Inbetriebnahme mit Werkseinstellungen: Das Gerät ist auf die Anwendung mit wässrigen Medien konfiguriert.
  • Seite 22: Diagnose Und Störungsbehebung

    Diagnose und Störungsbehebung Liquipoint FTW33 IO-Link Diagnose und Störungsbehebung 11.1 Fehlersuche Liegt dem Gerät ein Elektronik-/Sensordefekt vor, wechselt das Gerät in den Fehlermodus und zeigt das Diagnoseereignis F270 an. Der Status der Prozessdaten wird ungültig. Der Schaltaus- gang/Schaltausgänge wird geöffnet.
  • Seite 23: Diagnoseereignisse

    Liquipoint FTW33 IO-Link Diagnose und Störungsbehebung 11.3 Diagnoseereignisse 11.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Geräts erkennt, werden als Diagnosemel- dung über IO-Link ausgegeben. Statussignale In der Übersicht zu den Diagnoseereignissen sind die Meldungen aufgeführt, die auftreten können. Der Parameter Actual Diagnostic (STA) zeigt die Meldung mit der höchsten Priorität an.
  • Seite 24: Übersicht Zu Den Diagnoseereignissen

    Diagnose und Störungsbehebung Liquipoint FTW33 IO-Link 11.3.2 Übersicht zu den Diagnoseereignissen Status- Diagnose- IO-Link EventCode Ereignistext Ursache Behebungsmaßnahme signal/ verhalten EventQua- Diagno- lifier seereig- F270 Störung IO-Link 0x5000 Defect in Elektronik/Sensor Gerät ersetzen Error electronics/ defekt sensor S804 Warnung IO-Link...
  • Seite 25: Rücksetzen Auf Werkeinstellung (Reset)

    Liquipoint FTW33 IO-Link Diagnose und Störungsbehebung verhält sich entsprechend der Diagnosemeldung gemäß Warnung oder Störung. Dabei ist zwi- schen folgenden Fehlerarten zu unterscheiden: • Warnung: – Bei dieser Fehlerart misst das Gerät weiter. Das Ausgangssignal wird nicht beeinflusst (Ausnahme: Simulation ist aktiv).
  • Seite 28 *71423734* 71423734 www.addresses.endress.com...
