JA-151ST Kombinierter Funk-Rauch- und Hitzemelder
ON
OFF
Hinweis: Für Installationen in Wohnwagen stellen Sie den Modus „Nur Rauch"
oder „Rauch und Hitze" ein
Ferner gehen sie entsprechend dem Installationshandbuch der Zentrale
4.
vor.
a. In der Zentrale muss der Funkmodul JA-110R zugeordnet sein.
b. Im Programm F-Link wählen Sie in dem Reiter Komponentenliste die
gewünschte Position und mit der Taste Anmelden schalten Sie den
Anlernmodus ein.
c. Sobald alle Batterien im Melder eingelegt sind, wird der Anlerncode an das
System gesendet - dies wird durch ein kurzes Blinken der LED (3) bestätigt.
Anmerkung: Das Anlernen des Melders am System ist auch durch die Eingabe
der Seriennummer (5) mit dem Programm F-Link oder mit einem Strichcodeleser
möglich. Es werden alle Nummern eingegeben, die unter dem Strichcode
angeführt sind (1400-00-0000-0001).
5. Setzen Sie den Melder wieder auf die Gehäuserückseite. Er kann nur in
einer Position eingesetzt werden. Diese ist durch Pfeile (4) auf beiden
Gehäuseteilen markiert. Schließen Sie das Gehäuse, indem Sie es nach
rechts drehen (2).
6. Um die Vorschriften vollständig einzuhalten, muss die Abdeckung mit einer
(9) Arretierungsschraube befestigt werden.
Anmerkung: Das Anbringen des Melders wird blockiert, bis alle 3 Batterien
eingelegt sind!
Die Gehäuserückseite ist nicht mit Gehäuserückseiten von Meldern
verwechselbar, die über die Funktion der Testtaste durch das Drücken des
Meldergehäuses nicht verfügen.
Einstellungen
Die Funktionen des Melders können auf der Registerkarte Peripherie im
F-Link Programm und über die Drahtbrücken eingestellt werden.
Mit der Option Reaktion auf dem Reiter Komponentenliste kann der Typ der
Reaktion eingestellt werden, mit welcher das System auf die Aktivierung des

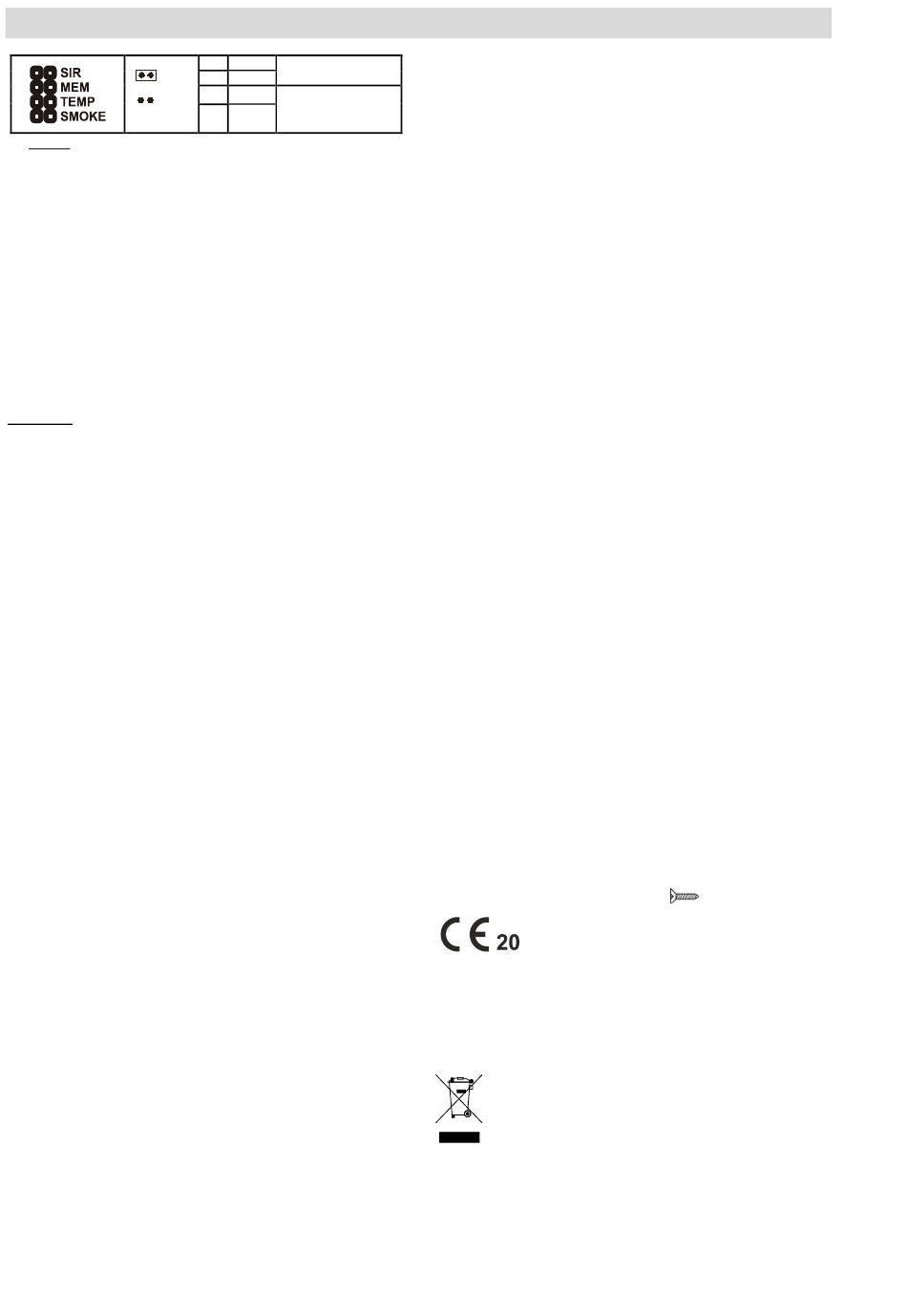

angelernten Melders reagieren wird. Die Drahtbrücken auf der Platte direkt im
Melder bestimmen weitere Reaktionen:
SIR ermöglicht das Ausschalten der eingebauten Sirene.
MEM Anzeige des Alarmspeichers – wenn eingeschaltet, bleibt die optische
Anzeige des Melders noch 24 Stunden aktiv. Die Anzeige kann durch Drücken
des Meldergehäuses gegen die Gehäuserückseite beendet werden.
TEMP und SMOKE Die Kombination dieser Drahtbrücken legt fest wie der
Melder auf den Rauch und die Hitze reagieren wird.
Feueralarm
Ein Feueralarm wird je nach Einstellung optisch und akustisch angezeigt.
Nachdem die Bedingungen für das Auslösen des Feueralarms erfüllt sind (das
Eindringen von Rauch in den Melder oder das Erreichen der Alarmtemperatur
bzw. beides), zeigt der Melder die Gefahr durch das Ertönen der Sirene und das
schnelle Blinken der LED (3) an. Die Information über den Alarm wird gleichzeitig
an die Zentrale des Systems übertragen.
Stummschalten der Sirene während des Alarms: Das Ertönen der Sirene
kann unterbrochen werden, indem das Meldergehäuse gegen die Rückseite
gedrückt wird. Wenn die normalen Bedingungen innerhalb von 10 Minuten nicht
wiederhergestellt werden (der Rauch löst sich nicht auf oder die Temperatur sinkt
nicht), ertönt die Sirene erneut.
Bei Bedarf (z.B. Störung des Melders) kann das erneute Ertönen bis um 12
Stunden verschoben werden. Es wird so durchgeführt, dass der Melder nach dem
Stummschalten der Alarmanzeige für 5 Sekunden wieder gedrückt wird. Nach
dem Ertönen des akustischen Signals muss der Melder innerhalb von 1 Sekunde
losgelassen werden. Der Wechsel zum Modus der verzögerten akustischen
Alarmanzeige wird durch 5 Pieptöne bestätigt. Die optische LED Anzeige (3) blinkt
über die gesamte Dauer der verzögerten akustischen Anzeige.
Alarmspeicher: Ist der Ereignisspeicher zum Alarmzeitpunkt scharfgeschaltet,
bleibt die LED-Alarmanzeige bestehen, auch wenn die normalen Bedingungen
wiederhergestellt sind. Die Anzeige blinkt langsam 24 Stunden lang oder sie kann
durch Drücken des Meldergehäuses beendet werden.
Sabotagealarm: Beim Öffnen des Meldergehäuses wird ein Sabotagesignal an
die Zentrale gesendet.
Test und Wartung
Die Funktion des Melders muss regelmäßig, mindestens 1x im Monat
überprüft werden. Der Test wird durch das Drücken des Melders gegen die
Gehäuserückseite, bis die LED aufleuchtet, durchgeführt. Das Aufleuchten der
LED zeigt den Wechsel zum Testmodus an. Die LED leuchtet während der
gesamten Testdauer. Nach dem Ende des Tests erlischt die LED. Der Melder
zeigt dann das Ergebnis an. Ein korrekt funktionierender Melder reagiert mit einem
JA-151ST Kombinierter Funk-Rauch- und Hitzemelder
3
ON
nur Hitze (EN 54-5)
(kein Rauch)
4
OFF
Rauch und gleichzeitig
3
ON
Hitze
(beide
Bedingungen
4
ON
gleichzeitig)
Piepton. Ein Fehler wird durch 3 Blinksignale der LED und 3 Pieptöne angezeigt.
Wenn die Batterie als leer ausgewertet wird, wird der Test mit 1 Blinksignal ohne
akustische Anzeige beendet.
Die Funktion der akustischen Anzeige des Melders kann mit einem Aerosol-
Spray (z.B. SD-TESTER) überprüft werden. Der Hitzesensor wird mit warmer Luft
(z.B. Haartrockner) getestet. Wenn sich die Zentrale bei diesem Test nicht im
Errichter Modus befindet, wir ein Feueralarm ausgelöst.
Achtung: testen Sie den Melder niemals, indem Sie im Objekt Feuer
machen.
Fehleranzeige
Der Melder überwacht laufend seine Funktionstüchtigkeit. Der Fehler wird durch
3 Pieptöne und Blinksignale angezeigt, dann folgen 3 kurze Blinksignale alle 30
Sekunden.
Bei der Fehleranzeige kann der Test des Melders durchgeführt werden, siehe
Abschnitt Test und Wartung des Melders.
Falls der Fehler behoben ist, ertönt ein kurzer Piepton.
Konnte de Fehler nicht behoben werden, muss der Melder an den Service
geschickt werden.
Batteriewechsel
Der Melder überwacht seine Batteriespannung. Bei zu niedriger Spannung blinkt
die optische Anzeige alle 30 Sekunden kurz. Die Information über die leeren
Batterien wird auch an die Zentrale gesendet.
Die Batterien sollten dann so schnell wie möglich ersetzt werden. Es müssen
immer alle 3 Batterien ausgewechselt werden. Verwenden Sie nur Batterien des
gleichen Typs und der gleichen Marke.
Bitte ausschließlich hochwertige Alkali-Batterien 1,5V AA verwenden.
Entsorgen Sie alte Batterien nicht im Hausmüll, sondern geben Sie diese
an einer Sammelstelle ab.
Entfernen des Melders aus dem System
Das System meldet jeden Verlust eines Melders. Wenn Sie einen Melder
absichtlich entfernen, müssen Sie ihn auch aus der entsprechenden Position in
der Zentrale löschen.
Technische Parameter
Stromversorgung
Stromverbrauch
Maximaler Stromverbrauch
Niedrige Batteriespannung
Typische Lebensdauer
Raucherfassung
Empfindlichkeit des Rauchsensors
Temperaturerfassung
Alarmtemperatur
Funkfrequenz
Effektive Strahlungsleistung (ERP)
Funkreichweite
Abmessungen
Gewicht
Betriebstemperaturbereich
Konform mit Normen
EN 54-25:2008, ETSI EN 300 220-1,-2, EN 50130-4, EN 55032,
Kann betrieben werden gemäß
Empfohlene Schraube
JABLOTRON ALARMS a.s. erklärt hiermit, dass JA-151ST-A den relevanten
Harmonisierungsvorschriften der Europäischen Union entspricht: Richtlinien Nr.:
2014/53 / EU, 2014/35 / EU, 2014/30 / EU, 2011/65 / EU. Das Original der
Konformitätsbewertung finden Sie unter www.jablotron.com - im Abschnitt
Downloads. Hinweis: Obwohl dieses Produkt keine schädlichen Materialien
enthält, empfehlen wir Ihnen, das Produkt nach Gebrauch an den Händler oder
direkt an den Hersteller zurückzusenden.
Anmerkung: Die ordnungsgemäße Entsorgung dieses Produktes
spart wertvolle Ressourcen und verhindert mögliche schädliche
Auswirkungen auf die menschliche Gesundheit und die Umwelt, die
durch den unsachgemäßen Umgang mit dem Abfall entstehen
könnten. Bitte bringen Sie dieses Produkt zurück zum Händler oder
erkundigen Sie sich bei den zuständigen lokalen Behörden nach
dem nächstliegenden Standort einer geeigneten Sammelstelle.
2 / 2
3x Alkali-Batterien AA 1,5V/2,4Ah
Bitte beachten Sie: Batterien sind nicht enthalten
optisch, Streulichtprinzip
m = 0,11 - 0,13 dB/m
nach EN 14604:2006, EN 54-7
Klasse A1 nach EN 54-5
+60 °C bis +65 °C
868,1 MHz, Jablotron Protokol
ca. 300 m (freies Feld)
Durchmesser 126 mm, Höhe 50 mm
EN 14604:2005, EN 54-5:2017, EN 54-7:2018,
EN 62368-1, EN 50581
ERC REC 70-03
4 x
ø 3,5 x 40 mm (Senkkopf)
1293-CPR-0716
22 μA
50 mA
3,3 V
ca. 3 Jahre
10 mW
150 g
-10 bis +70 °C
MLW56709
