Boss RV-200 REVERB Bedienungsanleitung Seite 7

C

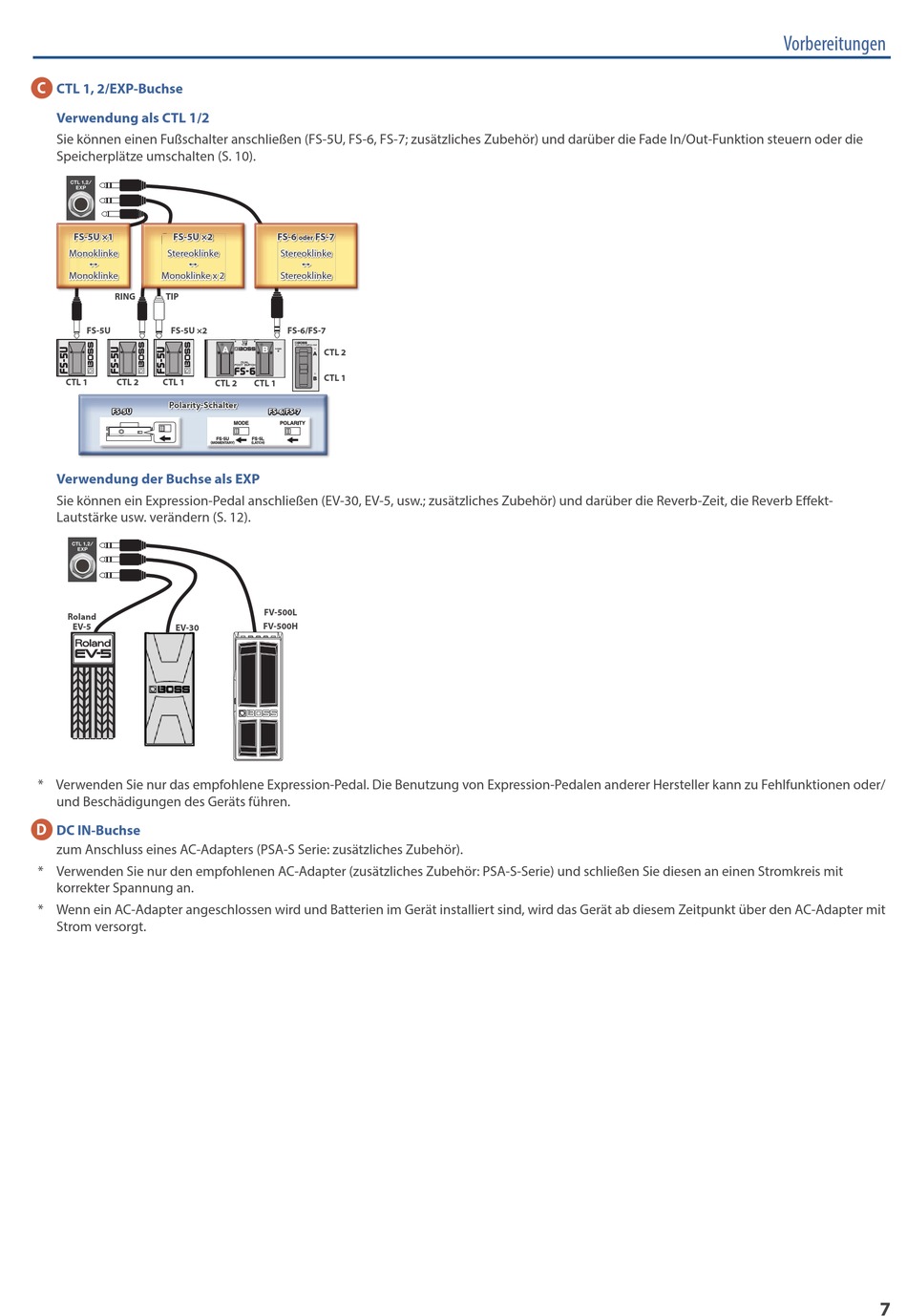

CTL 1, 2/EXP-Buchse
Verwendung als CTL 1/2
Sie können einen Fußschalter anschließen (FS-5U, FS-6, FS-7; zusätzliches Zubehör) und darüber die Fade In/Out-Funktion steuern oder die
Speicherplätze umschalten (S. 10).
FS-5U ×1 FS-5U ×1 FS-5U ×1 FS-5U ×1 FS-5U ×2 FS-5U ×2 FS-5U ×2 FS-5U ×2
Monoklinke Monoklinke Monoklinke Monoklinke Stereoklinke Stereoklinke Stereoklinke Stereoklinke
Ð Ð Ð Ð Ð Ð Ð Ð
Monoklinke Monoklinke Monoklinke Monoklinke Monoklinke x 2 Monoklinke x 2 Monoklinke x 2 Monoklinke x 2
RING RING TIP TIP
FS-5U FS-5U FS-5U ×2 FS-5U ×2
CTL 1 CTL 1 CTL 2 CTL 2 CTL 1 CTL 1
Polarity-Schalter Polarity-Schalter Polarity-Schalter Polarity-Schalter
FS-5U FS-5U
Verwendung der Buchse als EXP
Sie können ein Expression-Pedal anschließen (EV-30, EV-5, usw.; zusätzliches Zubehör) und darüber die Reverb-Zeit, die Reverb Effekt-
Lautstärke usw. verändern (S. 12).
Roland Roland
EV-5 EV-5
EV-30 EV-30
* Verwenden Sie nur das empfohlene Expression-Pedal. Die Benutzung von Expression-Pedalen anderer Hersteller kann zu Fehlfunktionen oder/
und Beschädigungen des Geräts führen.
D
DC IN-Buchse
zum Anschluss eines AC-Adapters (PSA-S Serie: zusätzliches Zubehör).
* Verwenden Sie nur den empfohlenen AC-Adapter (zusätzliches Zubehör: PSA-S-Serie) und schließen Sie diesen an einen Stromkreis mit
korrekter Spannung an.
* Wenn ein AC-Adapter angeschlossen wird und Batterien im Gerät installiert sind, wird das Gerät ab diesem Zeitpunkt über den AC-Adapter mit
Strom versorgt.
FS-6 FS-6 FS-6 FS-6 FS-7 FS-7 FS-7 FS-7
oder oder oder oder
Stereoklinke Stereoklinke Stereoklinke Stereoklinke
Ð Ð Ð Ð
Stereoklinke Stereoklinke Stereoklinke Stereoklinke
FS-6/FS-7 FS-6/FS-7
CTL 2 CTL 2
CTL 1 CTL 1
CTL 2 CTL 2 CTL 1 CTL 1
FS-6/FS-7 FS-6/FS-7
FV-500L FV-500L
FV-500H FV-500H
Vorbereitungen
7
