Prace nastawcze

5 Prace nastawcze
5.1

Regulacja zakresu uchwytu

Poprzez zmianę zakresu chwytania, urządzenie może być używane do chwytania towarów o różnych rozmiarach (rury
betonowe).
Przed podniesieniem i przesunięciem chwyconego przedmiotu należy ustawić odpowiedni zakres chwytu oraz podporę o
regulowanej wysokości.
•
Nigdy nie należy regulować zakresu chwytu po obu stronach jednocześnie.
Zawsze należy wyregulować zakres chwytu najpierw po jednej stronie, a następnie po drugiej.
•
Pociągnij zatrzask sprężynowy do góry i obróć go o 180°.
•
Przesuwać prostokątną rurę tak, aby powierzchnia chwytu była o ok. 5 cm większa od samego materiału
chwytanego.
•
Pociągnij śrubę sprężynową do góry i obróć ją o 180°.
•
Wcisnąć prostokątną rurę tam i z powrotem, aż zapadka sprężynowa zatrzaśnie się w odpowiednim
otworze.
•
Regulacja zakresu chwytu musi być zasadniczo symetryczna.
Oznacza to, że ten sam otwór regulacyjny
musi być użyty dla
obu rur prostokątnych.
•
Należy zachować ostrożność podczas regulacji zakresu chwytu. Niebezpieczeństwo
zranienia rąk!
•
Używaj rękawic ochronnych. →

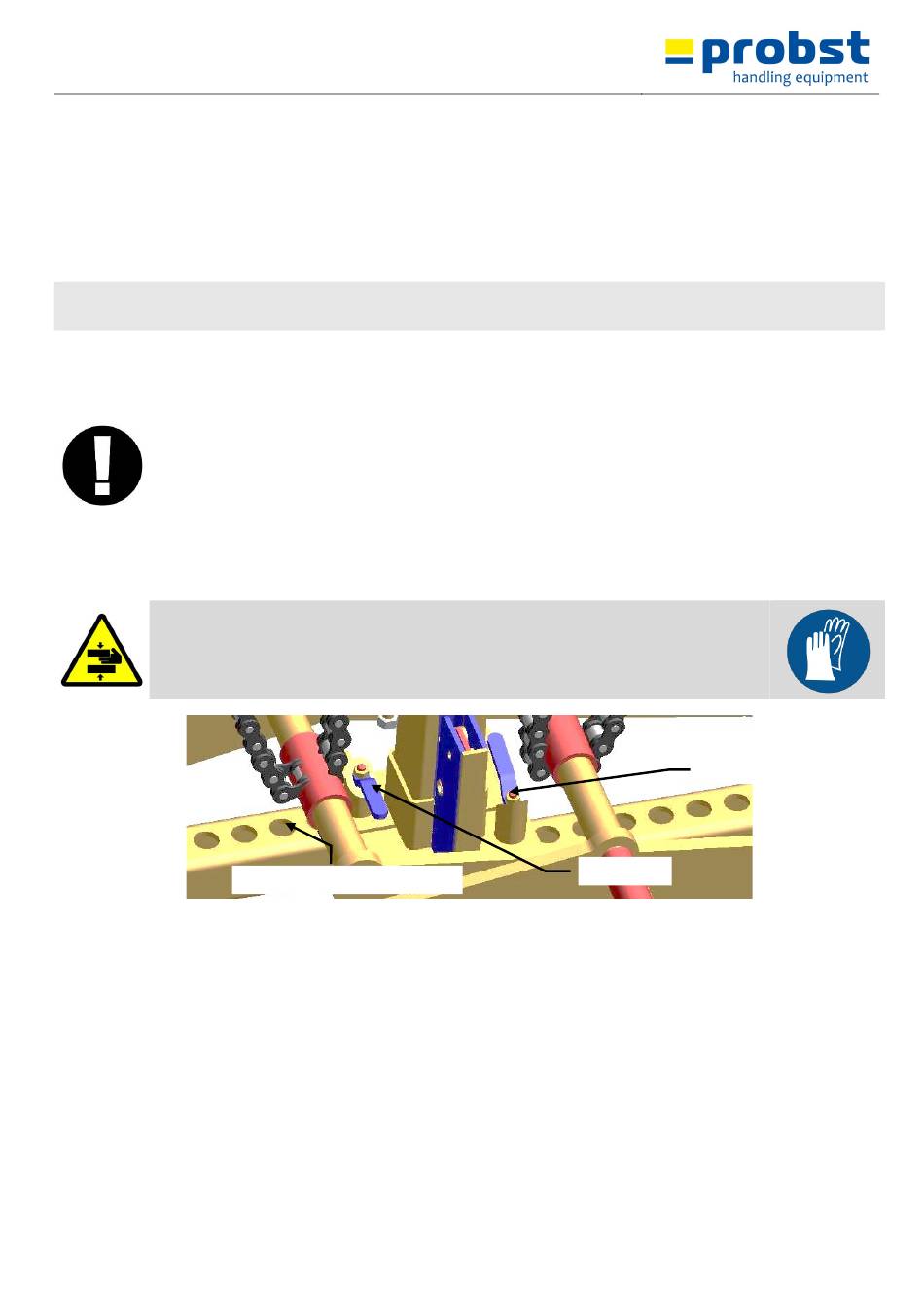

Rura prostokątna z otworami
regulacyjnymi
5.1.1 Regulacja podpory o regulowanej wysokości
Wspornik o regulowanej wysokości ustawiany jest w następujący sposób:
•
Pociągnij sprężynę do góry i obróć ją o 180°.
•
Przesuwać prostokątną rurę do momentu ustawienia prawidłowej głębokości zanurzenia. Pociągnij sprężynę do góry i
obróć ją o 180°.
•
Popchnąć prostokątną rurę tam i z powrotem, aż do zatrzaśnięcia się sprężyny w odpowiednim otworze.
•
Podpora o regulowanej wysokości musi być zawsze tak ustawiona, aby szczęki chwytające zawsze chwytały rurę
betonową poniżej największej średnicy rury, w przeciwnym razie istnieje ryzyko poślizgu! → Rys. 2
