Wartungshandbuch - CS7000

Positionen der Komponenten

• 36-V-Batterie (Batterie-Modell)
• 36-V-Batteriepack (Hybrid-Modelle) - Rechts vom Motor unter Kraftstofftank.
• 42-V-Generator - Motorvorderseite hinter Gummischild. (Kehrgutbehälter zwecks Zugang anheben.)
• Trennschaltertafel
• Anlasserbatterie
• Schalttafel - Linke Seite des Reinigungslösungstanks unter Metallplatte. (Schmutzwassertank zwecks
Zugang ausbauen.)
• Hauptsicherung F1 400 A
• Sicherung F2 150 A
• Hilfsrelais - Siehe Schalttafel
• Hilfsschütz - Siehe Schalttafel
• Hupe
• Batterie-Interlock-Schalter (Hybrid-Modelle haben eine Brücke anstelle dieses Schalters)
• Fahrersitz-Schalter

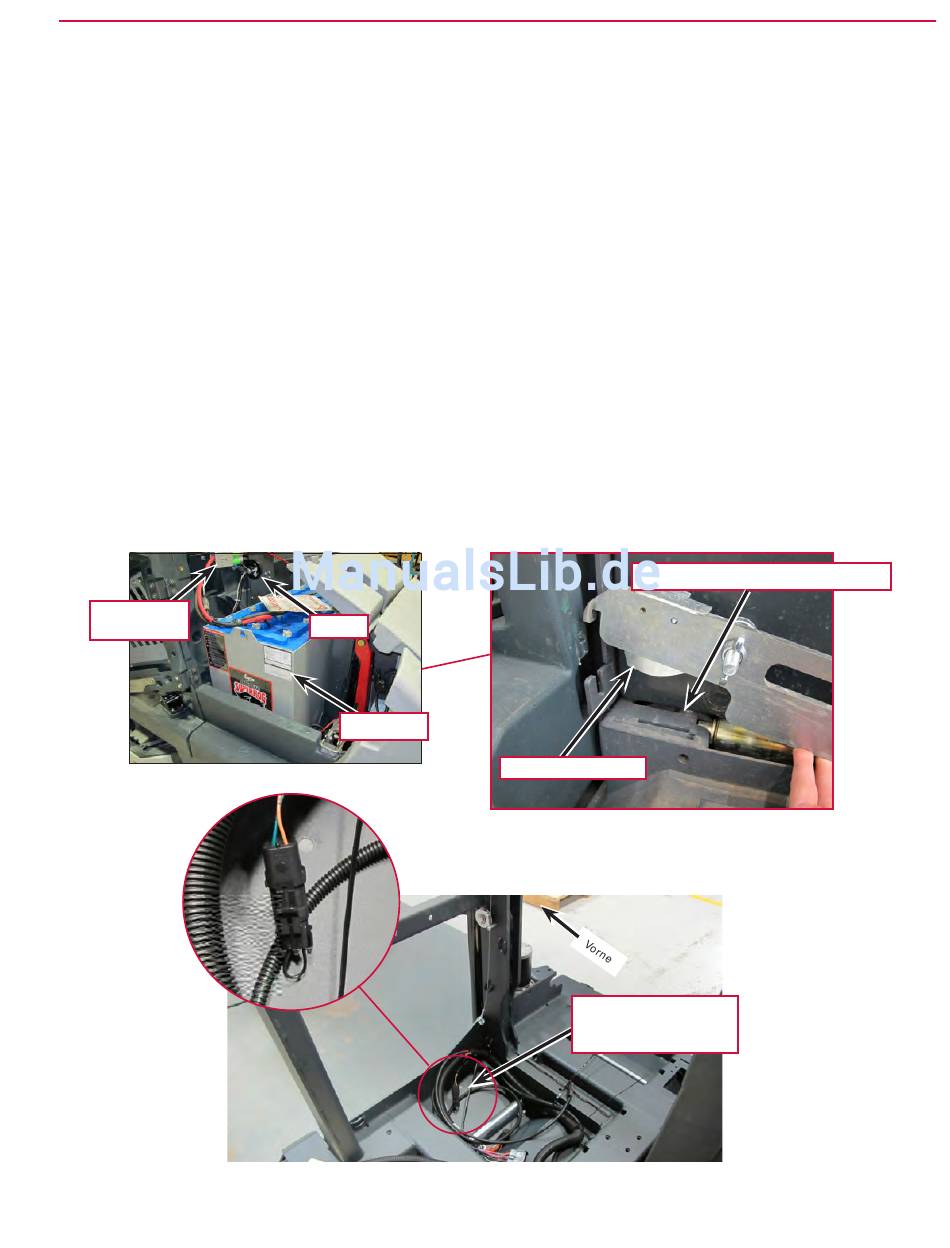

Haupttrennschal-
ter
36-V-Batterie (Batterie-Modell)
Motorraum. Während Montage besserer Sichtbarkeit halber
gezeigt.
Hupe
36-V-Batterie
Batterie-Verriegelungsschalter - Hier drunter
Schalter „liest" die Spur
Batterie-Interlock-Steck-
verbinder mit Brücke an
Hybrid-Modell
Stromanlage 105
