Wartungshandbuch - CS7000

Motordrehzahlsteuerung

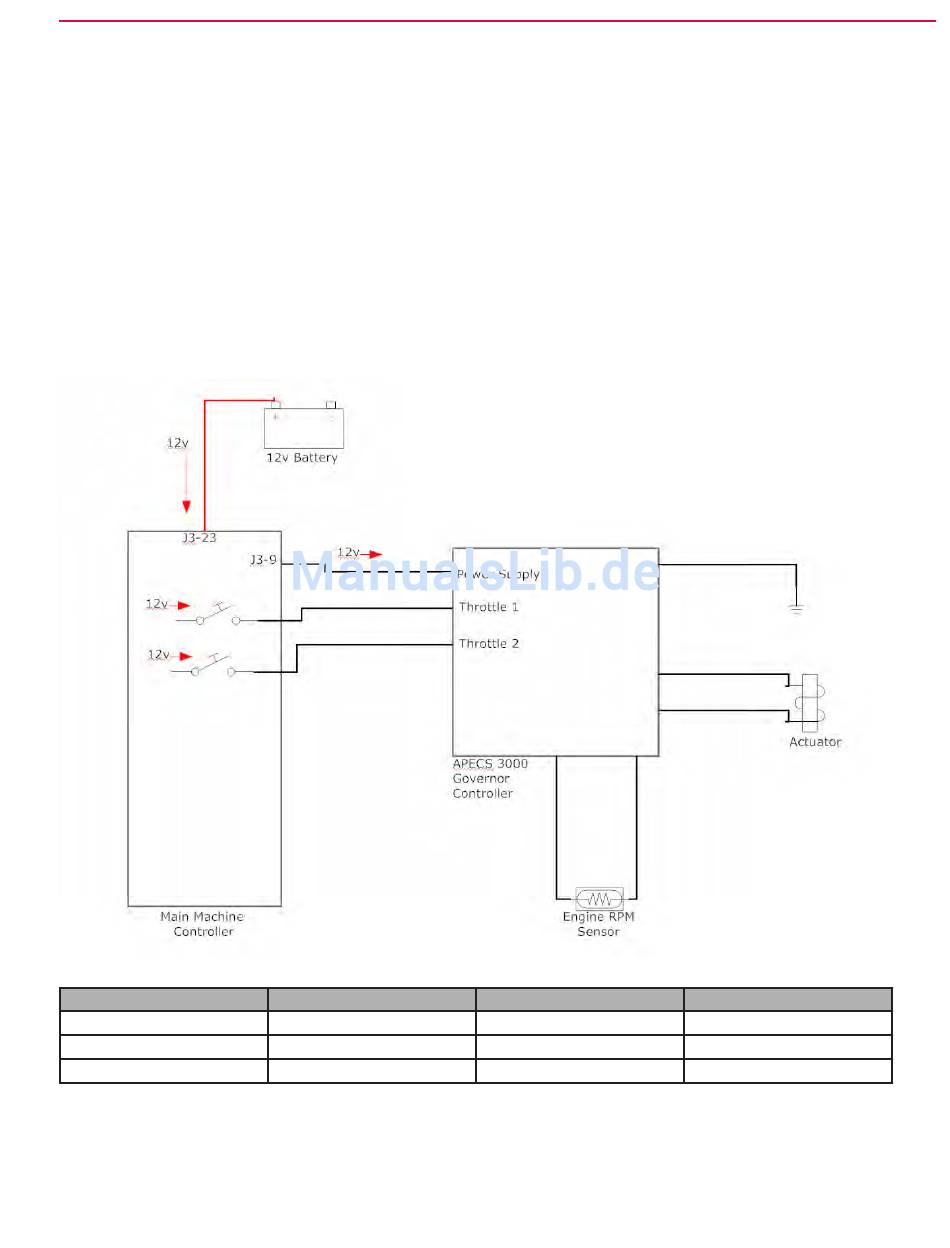

Der Woodward-APECS-(Advanced Proportional Engine Control System)-Controller regelt die
Motordrehzahl über einen elektronischen Aktuator. Die Steuerung überwacht die aktuelle Motordrehzahl
über einen Drehzahlsensor an den Zähnen des Schwungrad-Zahnkranzes und vergleicht sie mit der
gewünschten Drehzahleinstellung. Die Steuerung sendet ein PWM-Signal an ein Stellglied, das an den
Kraftstoffsteuerhebel in der Einspritzpumpe angeschlossen ist. Das Stellglied befindet sich „federbelastet" in
der Position „kein Kraftstoff". Das bedeutet, dass das Stellglied standardmäßig die Kraftstoffzufuhr und den
Motorbetrieb unterbricht, wenn kein elektrischer Strom vorhanden ist. Wenn der Regler die Motordrehzahl
erhöhen will, erhöht er die über das Stellglied gesendeten Strom.
Die Maschinen-Hauptsteuerung hat die Aufgabe, dem Regler-Controller die gewünschte Drehzahl auf der
Grundlage der Bedieneranforderungen oder des Maschinenbetriebsmodus mitzuteilen. Sie kommuniziert
mit zwei Stromkreisen: Drossel 1 und Drossel 2. Zur Anforderung der Leerlaufdrehzahl erhält keiner der
Stromkreise Spannung. Zur Anforderung der „Fahr"-Drehzahl, sendet sie 12 V nur an den Drosselkreis 2.
Um die Höchstdrehzahl anzufordern, sendet sie 12 V nur an den Drosselkreis 1.
Drehzahlmodus
Leerlauf
Run
Höchstleistung
Motordrehzahl
1700 U/min
2200 U/min
2400 U/min
Drossel 1
0
0
12 V
Motortyp, Diesel
Drossel 2
0
12 V
0
