Digitaleingänge für die Positionsreferenzierung (X34)
Pin
1
2
3
4
5
6

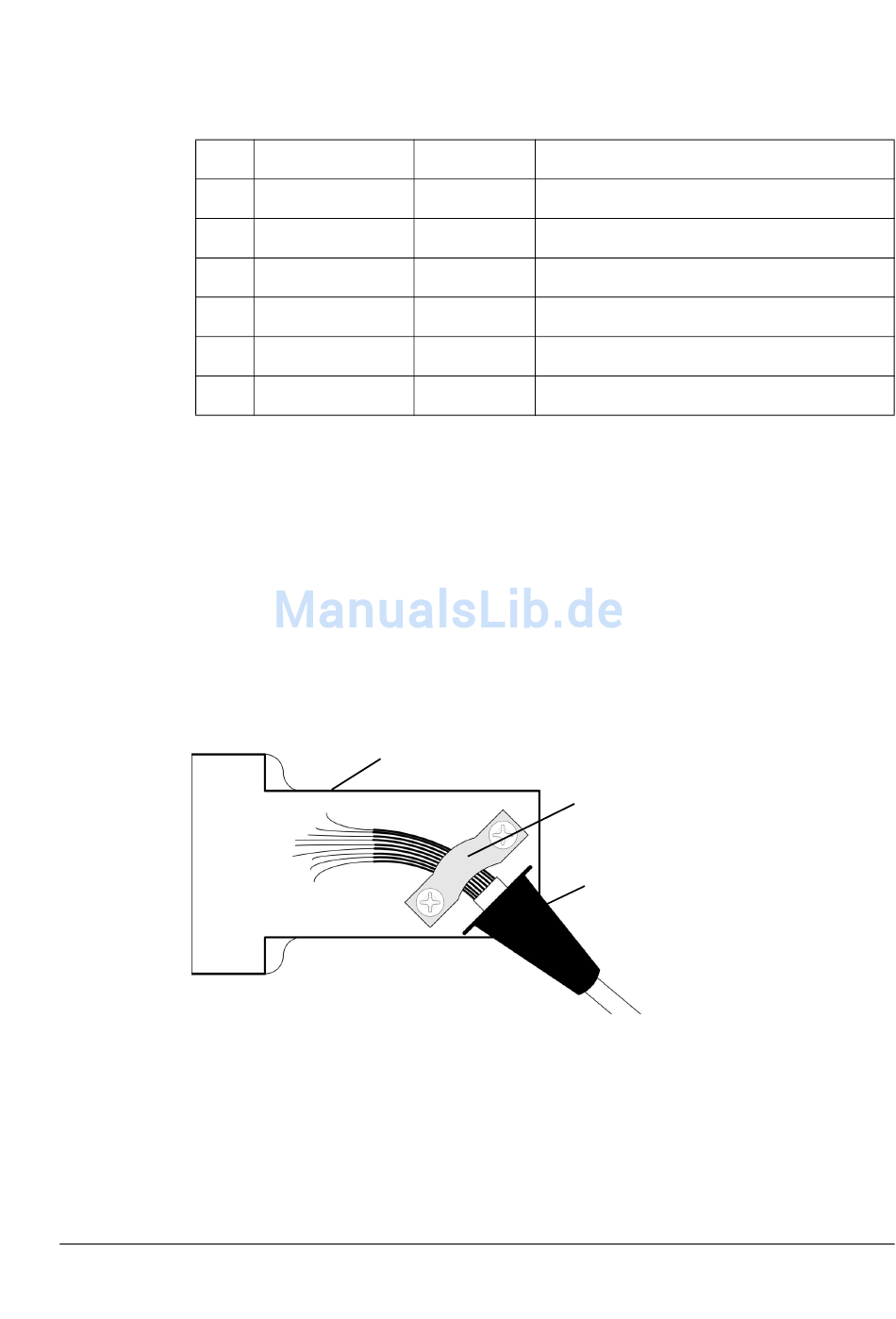

Verdrahtung des Inkrementalgebers

Die Inkrementalgeber müssen mit einem geschirmten Geräteka-
bel, vorzugsweise mit verdrillten Adernpaaren, an FEN-01 ange-
schlossen werden. Zusätzliche Anforderungen siehe auch das
Inkrementalgeber-Handbuch. Um eine Störung der Inkremental-
gebereingänge zu verhindern, muss der Kabelschirm an das
Chassis angeschlossen werden. Der Anschluss erfolgt automa-
tisch über die Metallhülse des Steckers, wenn die Kabel über die
Kabelschelle des Steckers angeschlossen werden.
Kabelschirm an die Kabelschelle angeschlossen
Name Richtung
+24V_C PO
COM_C -
DI_1+ DI
DI_1- -
DI_2+ DI
DI_2- -
Metallgehäuse
Beschreibung
Versorgungsspannung
gemeinsames Bezugspotenzial
Referenziersignal 1
Referenziersignal 1 Rückführung
Referenziersignal 2
Referenziersignal 2 Rückführung
Kabelschelle
Kabeldurchführung
19
Installation
