Dieses Kapitel enthält eine kurze Beschreibung des FEN-01 TTL-
Inkrementalgeber-Schnittstellenmoduls.

Das FEN-01 TTL-Impulsgeber-Schnittstellenmodul

Das FEN-01 ist eine Schnittstelle für den Anschluss von zwei TTL-
Inkrementalgebern, bei einem Anschluss unterstützt es
Kommutierungssignale und PTC. Das Modul besitzt auch einen
TTL-Inkrementalgeberausgang zur Emulation und zwei digitale
Referenziersignaleingänge für die Positionsreferenzierung.
2 Digitale Referenzier-
signaleingänge (X34)
Befestigungsschraube
TTL-Inkrementalgeber-
eingang (X31)
Spannungsauswahl mit
Jumper (X301)

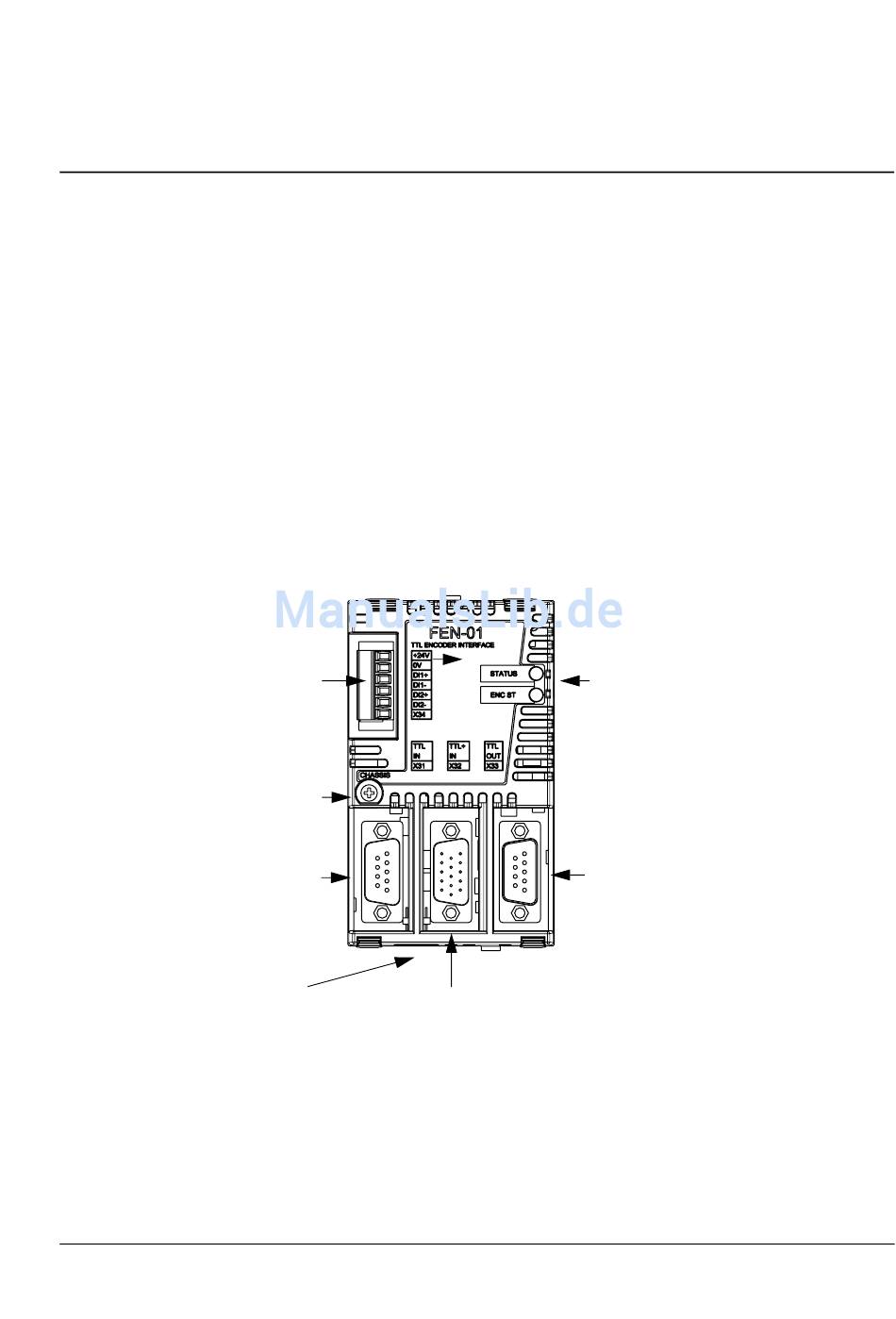

Aufbau des FEN-01-Moduls
TTL-Impulsgebereingang
mit Kommutierungs- und
PTC-Unterstützung (X32)
Diagnose-LEDs
TTL-Inkrementalgeber-
ausgang (X33)
